Betrieb
►
Den rechten Teil der Abdeckung (2) am unteren Rand des Pressrotrorahmens auflegen
und nach vorne klappen, bis die Abdeckung am Pressrotorrahmen aufliegt. Dabei auf
die Ösen am linken Teil der Abdeckung achten. Diese passen in die Ausnehmungen der
rechten Abdeckung.
►
Die Abdeckung ganz nach rechts schieben, bis der Bolzen (4) an der Abdeckung am
rechten Rand des Pressrotorrahmens in die dafür vorgesehene Öffnung im Chassis des
Ladewagen verschwindet. Gegebenenfalls den Kunststoffdeckel der Öffung entfernen
und aufbewahren.
►

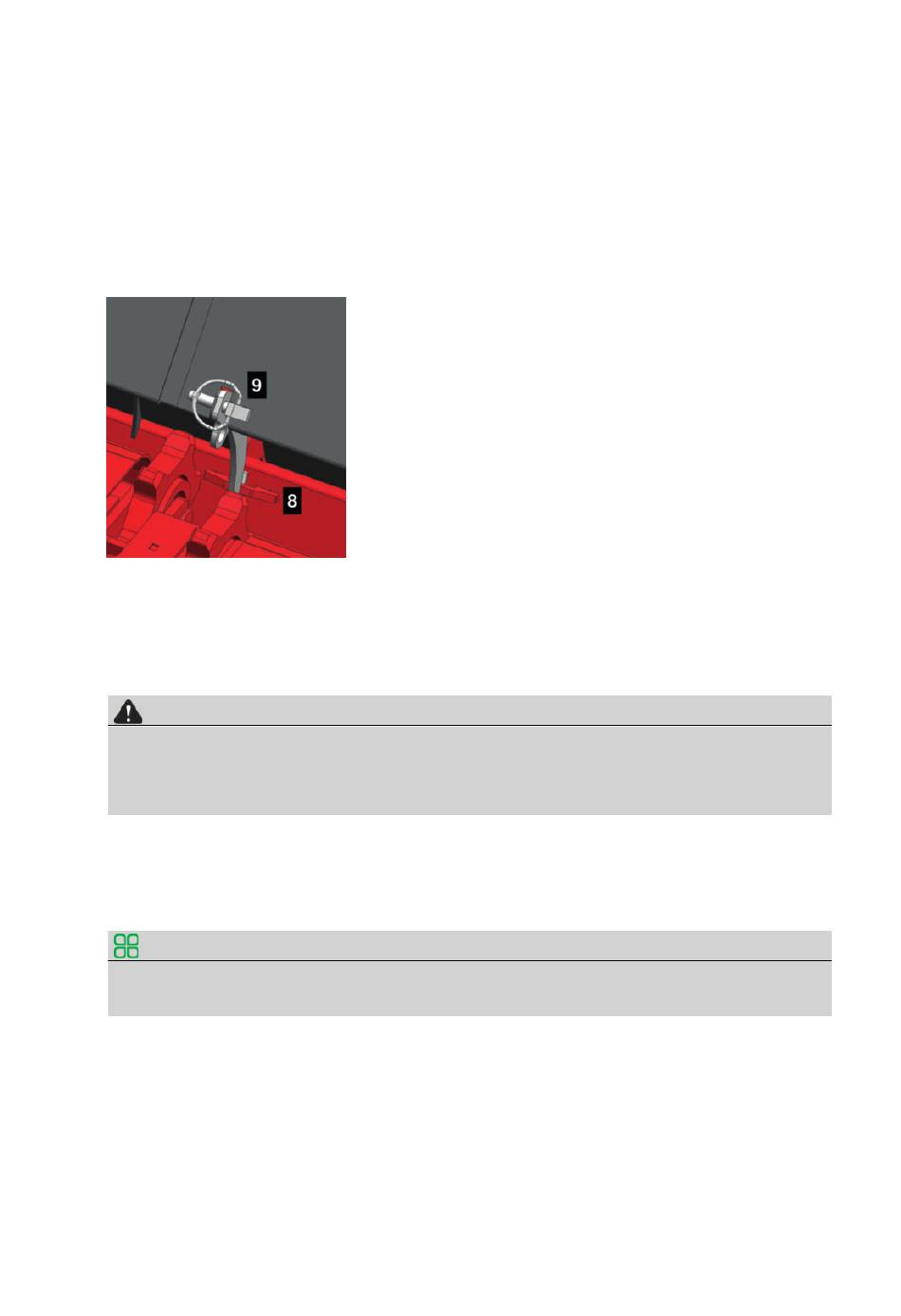

Sicherungshaken an Position (6) am Chassis (8) und an der Abdeckung (9) einfädeln
und mit Klappvorstecker sichern.
►
Obere Öse (5) mit Klappvorstecker sichern.
►
Laderaum verlassen und Aufstiegshilfe betreten.
Im oberen Bereich den Handgriff rechts auf der Seite des Einstiegstürrahmens mit einer
Hand und während dem Hinuntersteigen die Leiterstufen als Haltegriffe benutzen.
VORSICHT
Verletzungsgefahr durch stolpern und abstürzen!
► Aufstiegshilfe nicht benutzen, wenn die Körpervorderseite der Aufstiegshilfe abge-
wandt ist!
►
Einstiegstür bei Bedarf schließen und verriegeln.
►
Pressenkanal-Abdeckung bei Beladebetrieb über die Pick-up demontieren: Montage in
umgekehrter Reihenfolge durchführen
TIPP
Bringen sie den Kunststoffdeckel wieder in den Öffnungen für die Bolzen links und
rechts an, um Verschmutzung dieser Öffnungen zu vermeiden.
Montagepositionen der Rückwand-Hydraulikzylinder
Für die Hydraulikzylinder (H) gibt es je nach Ausrüstung der Maschine zwei Montagemög-
lichkeiten.
Hydraulikzylinder nur ummontieren, wenn Dosierwalzen montiert oder demontiert werden.
Ausgenommen bei Nachrüstung einer dritten Dosierwalze, hier sollte die Montageposition
(Position "D") der Hydraulikzylinder bereits richtig sein.
