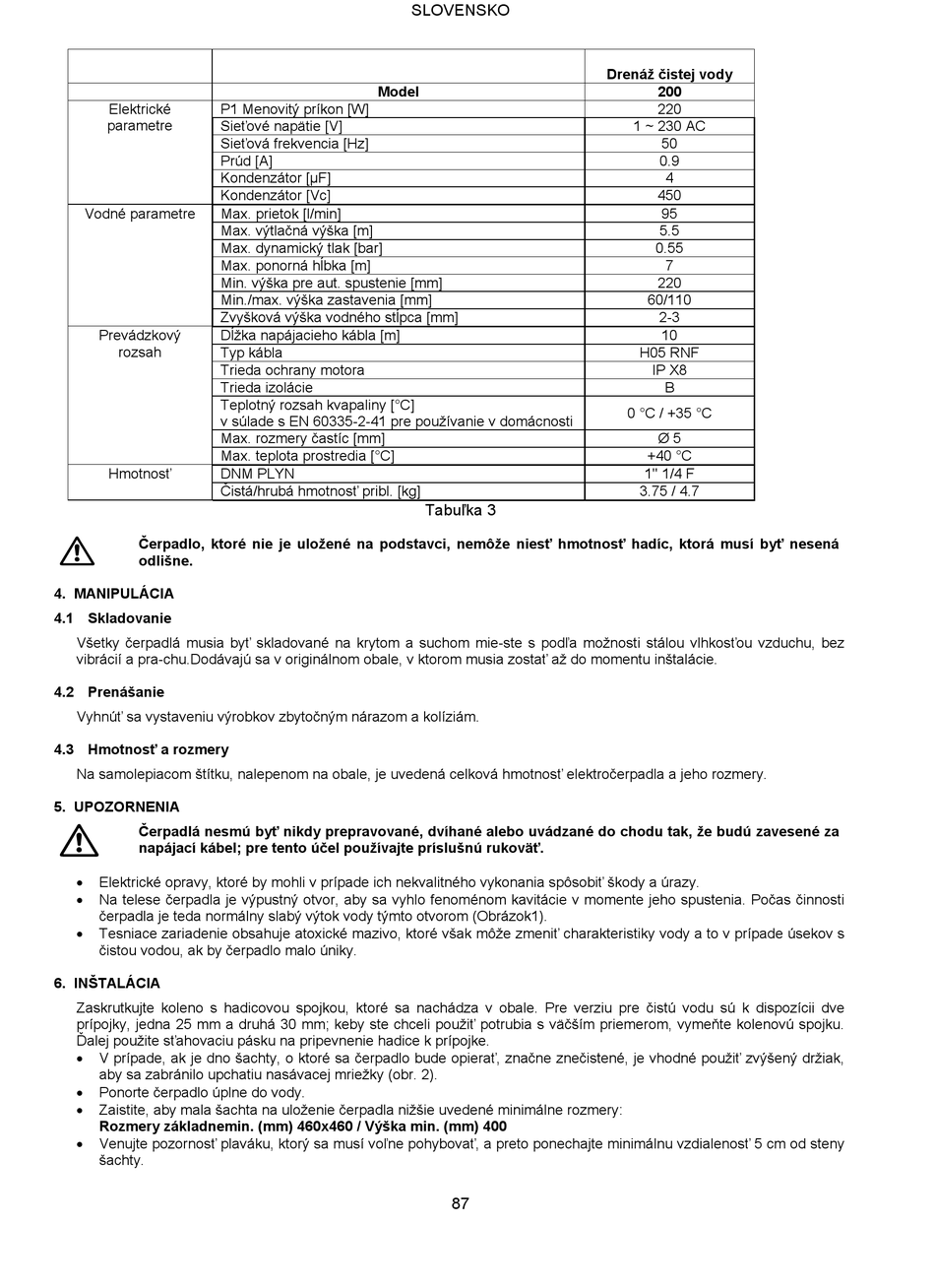

Elektrické
parametre
Vodné parametre
Prevádzkový
rozsah
Hmotnosť
Čerpadlo, ktoré nie je uložené na podstavci, nemôže niesť hmotnosť hadíc, ktorá musí byť nesená
odlišne.
4. MANIPULÁCIA
4.1 Skladovanie
Všetky čerpadlá musia byť skladované na krytom a suchom mie-ste s podľa možnosti stálou vlhkosťou vzduchu, bez
vibrácií a pra-chu.Dodávajú sa v originálnom obale, v ktorom musia zostať až do momentu inštalácie.
4.2 Prenášanie
Vyhnúť sa vystaveniu výrobkov zbytočným nárazom a kolíziám.
4.3 Hmotnosť a rozmery
Na samolepiacom štítku, nalepenom na obale, je uvedená celková hmotnosť elektročerpadla a jeho rozmery.
5. UPOZORNENIA
Čerpadlá nesmú byť nikdy prepravované, dvíhané alebo uvádzané do chodu tak, že budú zavesené za
napájací kábel; pre tento účel používajte príslušnú rukoväť.

Elektrické opravy, ktoré by mohli v prípade ich nekvalitného vykonania spôsobiť škody a úrazy.

Na telese čerpadla je výpustný otvor, aby sa vyhlo fenoménom kavitácie v momente jeho spustenia. Počas činnosti
čerpadla je teda normálny slabý výtok vody týmto otvorom (Obrázok1).

Tesniace zariadenie obsahuje atoxické mazivo, ktoré však môže zmeniť charakteristiky vody a to v prípade úsekov s
čistou vodou, ak by čerpadlo malo úniky.
6. INŠTALÁCIA
Zaskrutkujte koleno s hadicovou spojkou, ktoré sa nachádza v obale. Pre verziu pre čistú vodu sú k dispozícii dve
prípojky, jedna 25 mm a druhá 30 mm; keby ste chceli použiť potrubia s väčším priemerom, vymeňte kolenovú spojku.
Ďalej použite sťahovaciu pásku na pripevnenie hadice k prípojke.

V prípade, ak je dno šachty, o ktoré sa čerpadlo bude opierať, značne znečistené, je vhodné použiť zvýšený držiak,
aby sa zabránilo upchatiu nasávacej mriežky (obr. 2).

Ponorte čerpadlo úplne do vody.

Zaistite, aby mala šachta na uloženie čerpadla nižšie uvedené minimálne rozmery:
Rozmery základnemin. (mm) 460x460 / Výška min. (mm) 400

Venujte pozornosť plaváku, ktorý sa musí voľne pohybovať, a preto ponechajte minimálnu vzdialenosť 5 cm od steny
šachty.
Model
P1 Menovitý príkon [W]
Sieťové napätie [V]
Sieťová frekvencia [Hz]
Prúd [A]
Kondenzátor [µF]
Kondenzátor [Vc]
Max. prietok [l/min]
Max. výtlačná výška [m]
Max. dynamický tlak [bar]
Max. ponorná hĺbka [m]
Min. výška pre aut. spustenie [mm]
Min./max. výška zastavenia [mm]
Zvyšková výška vodného stĺpca [mm]
Dĺžka napájacieho kábla [m]
Typ kábla
Trieda ochrany motora
Trieda izolácie
Teplotný rozsah kvapaliny [°C]
v súlade s EN 60335-2-41 pre používanie v domácnosti
Max. rozmery častíc [mm]
Max. teplota prostredia [°C]
DNM PLYN
Čistá/hrubá hmotnosť pribl. [kg]
SLOVENSKO
Tabuľka 3
87
Drenáž čistej vody
200
220
1 ~ 230 AC
50
0.9
4
450
95
5.5
0.55
7
220
60/110
2-3
10
H05 RNF
IP X8
B
0 °C / +35 °C
Ø 5
+40 °C
1'' 1/4 F
3.75 / 4.7
