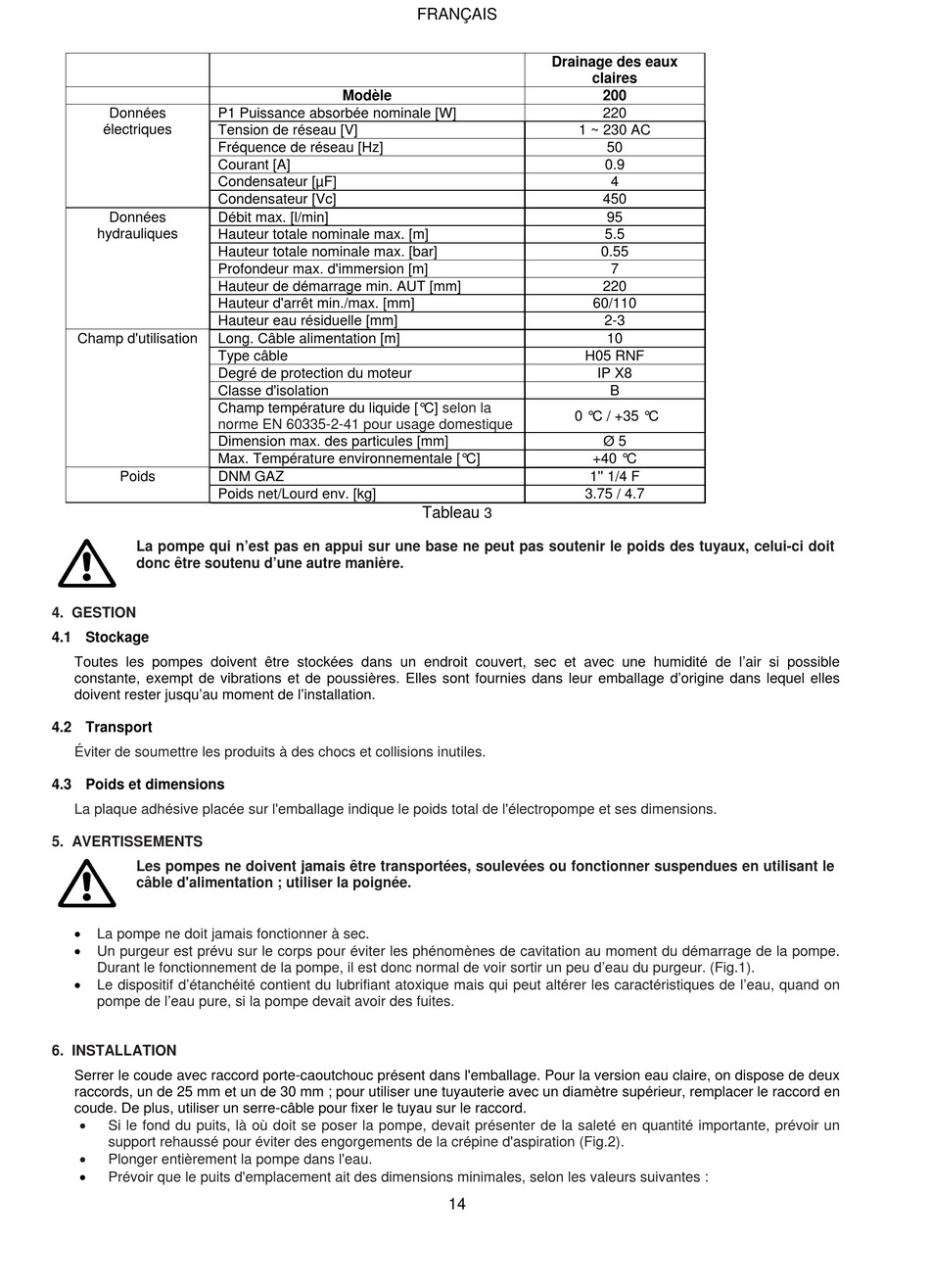

Données
électriques
Données
hydrauliques
Champ d'utilisation
Poids
La pompe qui n'est pas en appui sur une base ne peut pas soutenir le poids des tuyaux, celui-ci doit
donc être soutenu d'une autre manière.
4. GESTION
4.1 Stockage
Toutes les pompes doivent être stockées dans un endroit couvert, sec et avec une humidité de l'air si possible
constante, exempt de vibrations et de poussières. Elles sont fournies dans leur emballage d'origine dans lequel elles
doivent rester jusqu'au moment de l'installation.
4.2 Transport
Éviter de soumettre les produits à des chocs et collisions inutiles.
4.3 Poids et dimensions
La plaque adhésive placée sur l'emballage indique le poids total de l'électropompe et ses dimensions.
5. AVERTISSEMENTS
Les pompes ne doivent jamais être transportées, soulevées ou fonctionner suspendues en utilisant le
câble d'alimentation ; utiliser la poignée.
La pompe ne doit jamais fonctionner à sec.
Un purgeur est prévu sur le corps pour éviter les phénomènes de cavitation au moment du démarrage de la pompe.
Durant le fonctionnement de la pompe, il est donc normal de voir sortir un peu d'eau du purgeur.
Le dispositif d'étanchéité contient du lubrifiant atoxique mais qui peut altérer les caractéristiques de l'eau, quand on
pompe de l'eau pure, si la pompe devait avoir des fuites.
6. INSTALLATION
Serrer le coude avec raccord porte-caoutchouc présent dans l'emballage. Pour la version eau claire, on dispose de deux
raccords, un de 25 mm et un de 30 mm ; pour utiliser une tuyauterie avec un diamètre supérieur, remplacer le raccord en
coude. De plus, utiliser un serre-câble pour fixer le tuyau sur le raccord.
Si le fond du puits, là où doit se poser la pompe, devait présenter de la saleté en quantité importante, prévoir un
support rehaussé pour éviter des engorgements de la crépine d'aspiration (Fig.2).
Plonger entièrement la pompe dans l'eau.
Prévoir que le puits d'emplacement ait des dimensions minimales, selon les valeurs suivantes :
Modèle
P1 Puissance absorbée nominale [W]
Tension de réseau [V]
Fréquence de réseau [Hz]
Courant [A]
Condensateur [µF]
Condensateur [Vc]
Débit max. [l/min]
Hauteur totale nominale max. [m]
Hauteur totale nominale max. [bar]
Profondeur max. d'immersion [m]
Hauteur de démarrage min. AUT [mm]
Hauteur d'arrêt min./max. [mm]
Hauteur eau résiduelle [mm]
Long. Câble alimentation [m]
Type câble
Degré de protection du moteur
Classe d'isolation
Champ température du liquide [°C]
norme
EN 60335-2-41 pour usage domestique
Dimension max. des particules [mm]
Max. Température environnementale [°C]
DNM GAZ
Poids net/Lourd env. [kg]
FRANÇAIS
Drainage des eaux
selon la
Tableau
3
14
claires
200
220
1 ~ 230 AC
50
0.9
4
450
95
5.5
0.55
7
220
60/110
2-3
10
H05 RNF
IP X8
B
0 °C / +35 °C
Ø 5
+40 °C
1'' 1/4 F
3.75 / 4.7
(Fig.1).
