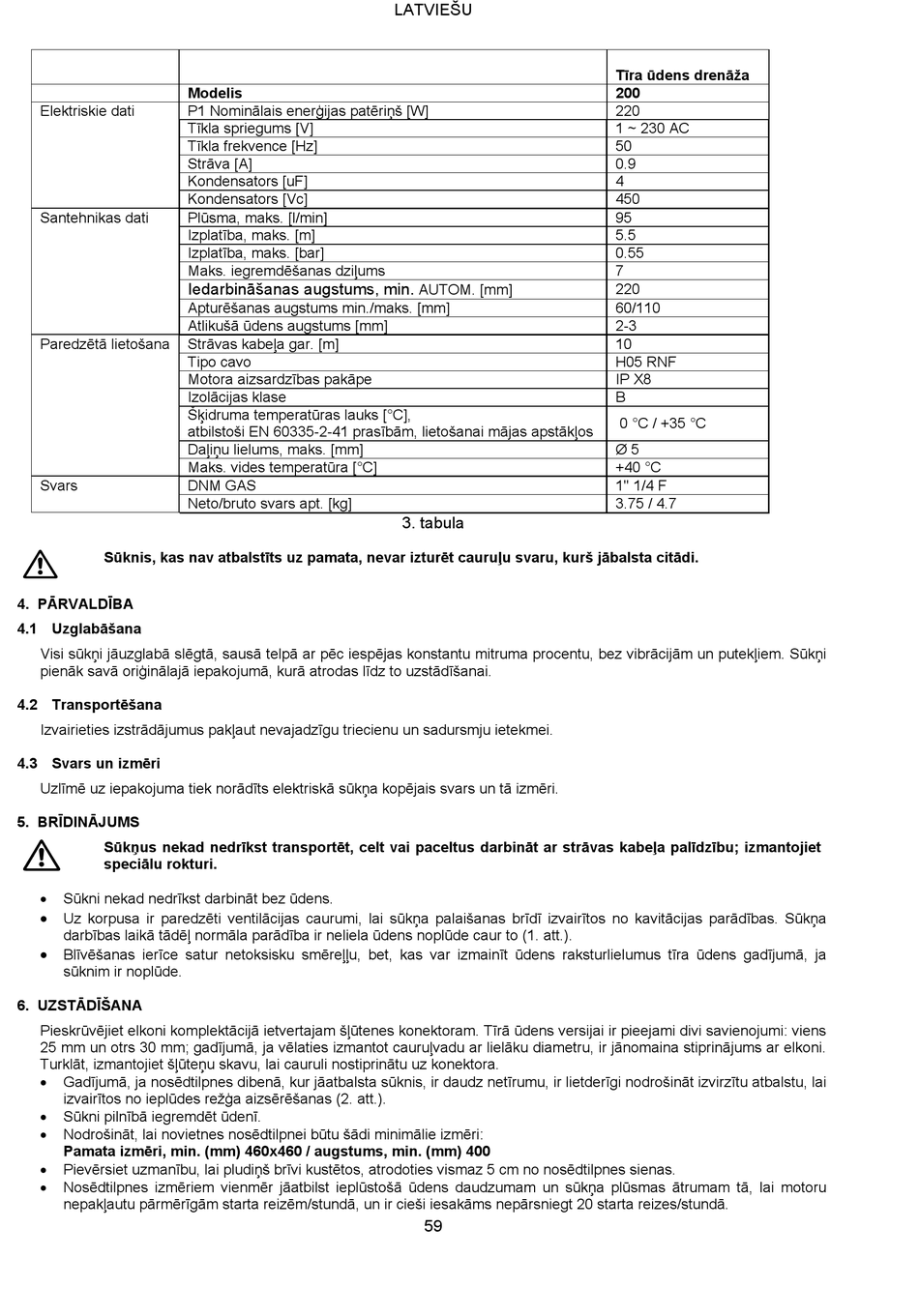

Elektriskie dati
Santehnikas dati
Paredzētā lietošana
Svars
Sūknis, kas nav atbalstīts uz pamata, nevar izturēt cauruļu svaru, kurš jābalsta citādi.
4. PĀRVALDĪBA
4.1 Uzglabāšana
Visi sūkņi jāuzglabā slēgtā, sausā telpā ar pēc iespējas konstantu mitruma procentu, bez vibrācijām un putekļiem. Sūkņi
pienāk savā oriģinālajā iepakojumā, kurā atrodas līdz to uzstādīšanai.
4.2 Transportēšana
Izvairieties izstrādājumus pakļaut nevajadzīgu triecienu un sadursmju ietekmei.
4.3 Svars un izmēri
Uzlīmē uz iepakojuma tiek norādīts elektriskā sūkņa kopējais svars un tā izmēri.
5. BRĪDINĀJUMS
Sūkņus nekad nedrīkst transportēt, celt vai paceltus darbināt ar strāvas kabeļa palīdzību; izmantojiet
speciālu rokturi.
Sūkni nekad nedrīkst darbināt bez ūdens.
Uz korpusa ir paredzēti ventilācijas caurumi, lai sūkņa palaišanas brīdī izvairītos no kavitācijas parādības. Sūkņa
darbības laikā tādēļ normāla parādība ir neliela ūdens noplūde caur to (1. att.).
Blīvēšanas ierīce satur netoksisku smēreļļu, bet, kas var izmainīt ūdens raksturlielumus tīra ūdens gadījumā, ja
sūknim ir noplūde.
6. UZSTĀDĪŠANA
Pieskrūvējiet elkoni komplektācijā ietvertajam šļūtenes konektoram. Tīrā ūdens versijai ir pieejami divi savienojumi: viens
25 mm un otrs 30 mm; gadījumā, ja vēlaties izmantot cauruļvadu ar lielāku diametru, ir jānomaina stiprinājums ar elkoni.
Turklāt, izmantojiet šļūteņu skavu, lai cauruli nostiprinātu uz konektora.
Gadījumā, ja nosēdtilpnes dibenā, kur jāatbalsta sūknis, ir daudz netīrumu, ir lietderīgi nodrošināt izvirzītu atbalstu, lai
izvairītos no ieplūdes režģa aizsērēšanas (2. att.).
Sūkni pilnībā iegremdēt ūdenī.
Nodrošināt, lai novietnes nosēdtilpnei būtu šādi minimālie izmēri:
Pamata izmēri, min. (mm) 460x460 / augstums, min. (mm) 400
Pievērsiet uzmanību, lai pludiņš brīvi kustētos, atrodoties vismaz 5 cm no nosēdtilpnes sienas.
Nosēdtilpnes izmēriem vienmēr jāatbilst ieplūstošā ūdens daudzumam un sūkņa plūsmas ātrumam tā, lai motoru
nepakļautu pārmērīgām starta reizēm/stundā, un ir cieši iesakāms nepārsniegt 20 starta reizes/stundā.
Modelis
P1 Nominālais enerģijas patēriņš [W]
Tīkla spriegums [V]
Tīkla frekvence [Hz]
Strāva [A]
Kondensators [uF]
Kondensators [Vc]
Plūsma, maks. [l/min]
Izplatība, maks. [m]
Izplatība, maks. [bar]
Maks. iegremdēšanas dziļums
Iedarbināšanas augstums, min.
Apturēšanas augstums min./maks. [mm]
Atlikušā ūdens augstums [mm]
Strāvas kabeļa gar. [m]
Tipo cavo
Motora aizsardzības pakāpe
Izolācijas klase
Šķidruma temperatūras lauks [°C],
atbilstoši EN 60335-2-41 prasībām, lietošanai mājas apstākļos
Daļiņu lielums, maks. [mm]
Maks. vides temperatūra [°C]
DNM GAS
Neto/bruto svars apt. [kg]
LATVIEŠU
AUTOM. [mm]
3. tabula
59
Tīra ūdens drenāža
200
220
1 ~ 230 AC
50
0.9
4
450
95
5.5
0.55
7
220
60/110
2-3
10
H05 RNF
IP X8
B
0 °C / +35 °C
Ø 5
+40 °C
1'' 1/4 F
3.75 / 4.7
