Dados elétricos
Dados Hidráulicos
Campo de
aplicação
Peso
A bomba que não está apoiada sobre uma base não pode sustentar o peso de tubagens. Este peso
deve ser apoiado em outra posição.
4. GESTÃO
4.1 Armazenagem
Todas as bombas devem ser armazenadas em lugar coberto, seco e com humidade do ar possivelmente constante,
sem vibrações ou poeira. São fornecidas na sua embalagem original na qual devem ser mantidas até que tenham sido
instaladas.
4.2 Transporte
Evitar submeter os produtos a batidas ou choques inúteis.
4.3 Peso e dimensões
Na plaqueta adesiva da embalagem está indicado o peso total da eletrobomba e as suas dimensões.
5. AVISOS
As bombas nunca devem ser transportadas, levantadas ou acionadas se suspensas pelo cabo de
alimentação. Utilizar apenas a pega.
A bomba não deve nunca funcionar a seco.
No corpo da bomba há um furo de purga para evitar fenómenos de cavitação na altura do arranque da bomba.
Durante o funcionamento da bomba é normal uma pequena fuga de água através do mesmo (Fig. 1).
O dispositivo de estanquidade contém lubrificante atóxico, mas que pode alterar as características da água, em caso
de água pura, se a bomba apresentar fugas.
6. INSTALAÇÃO
Apertar o cotovelo com ligação porta-tubos presente na embalagem. Para a versão de águas limpas, há duas ligações,
uma de 25 mm e uma de 30 mm. Se a tubagem utilizada for de diâmetro superior, substituir o cotovelo. Utilizar também
uma abraçadeira para fixar o tubo na ligação.
Se o fundo da caixa, onde a bomba deverá ficar apoiada, apresentar muita sujidade, recomenda-se colocar um
suporte alto para evitar obstruções da grelha de aspiração (Fig. 2).
Imergir totalmente a bomba na água.
A caixa em que a bomba será posicionada deve ter as dimensões mínimas indicadas abaixo:
Dimensões mín. da base (mm) 460x460 / Altura mín. (mm) 400
É importante assegurar que a boia possa mover-se; deixar pelo menos 5 cm de distância da parede da caixa.
Modelo
P1 Potência nominal absorvida [W]
Voltagem de rede [V]
Frequência de rede [Hz]
Corrente [A]
Condensador [µF]
Condensador [Vc]
Caudal máx. [l/min]
Altura manométrica máx. [m]
Altura manométrica máx. [bar]
Profundidade máx. de imersão [m]
Altura mín. de arranque AUT [mm]
Altura mín./máx. de paragem [mm]
Altura água residual [mm]
Compr. Cabo de alimentação [m]
Tipo de cabo
Grau de proteção do motor
Classe de isolamento
Intervalo de temperatura do líquido [°C]
segundo EN 60335-2-41 para utilização doméstica
Dimensão máx. das partículas [mm]
Máx. Temperatura ambiente [°C]
DNM GAS
Peso líquido/bruto aprox. [kg]
PORTUGUÊS

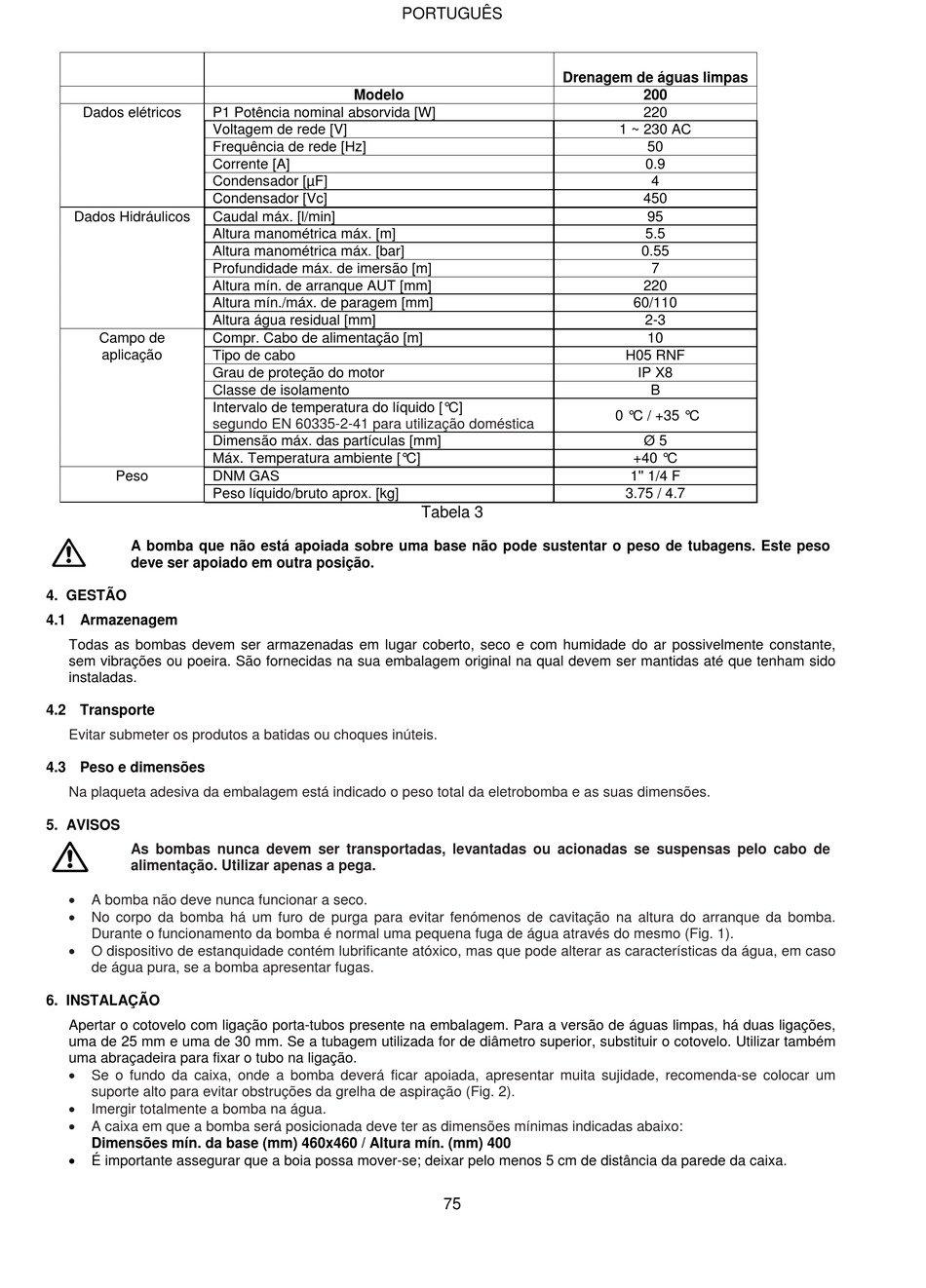

Tabela 3
75
Drenagem de águas limpas
200
220
1 ~ 230 AC
50
0.9
4
450
95
5.5
0.55
7
220
60/110
2-3
10
H05 RNF
IP X8
B
0 °C / +35 °C
Ø 5
+40 °C
1'' 1/4 F
3.75 / 4.7
