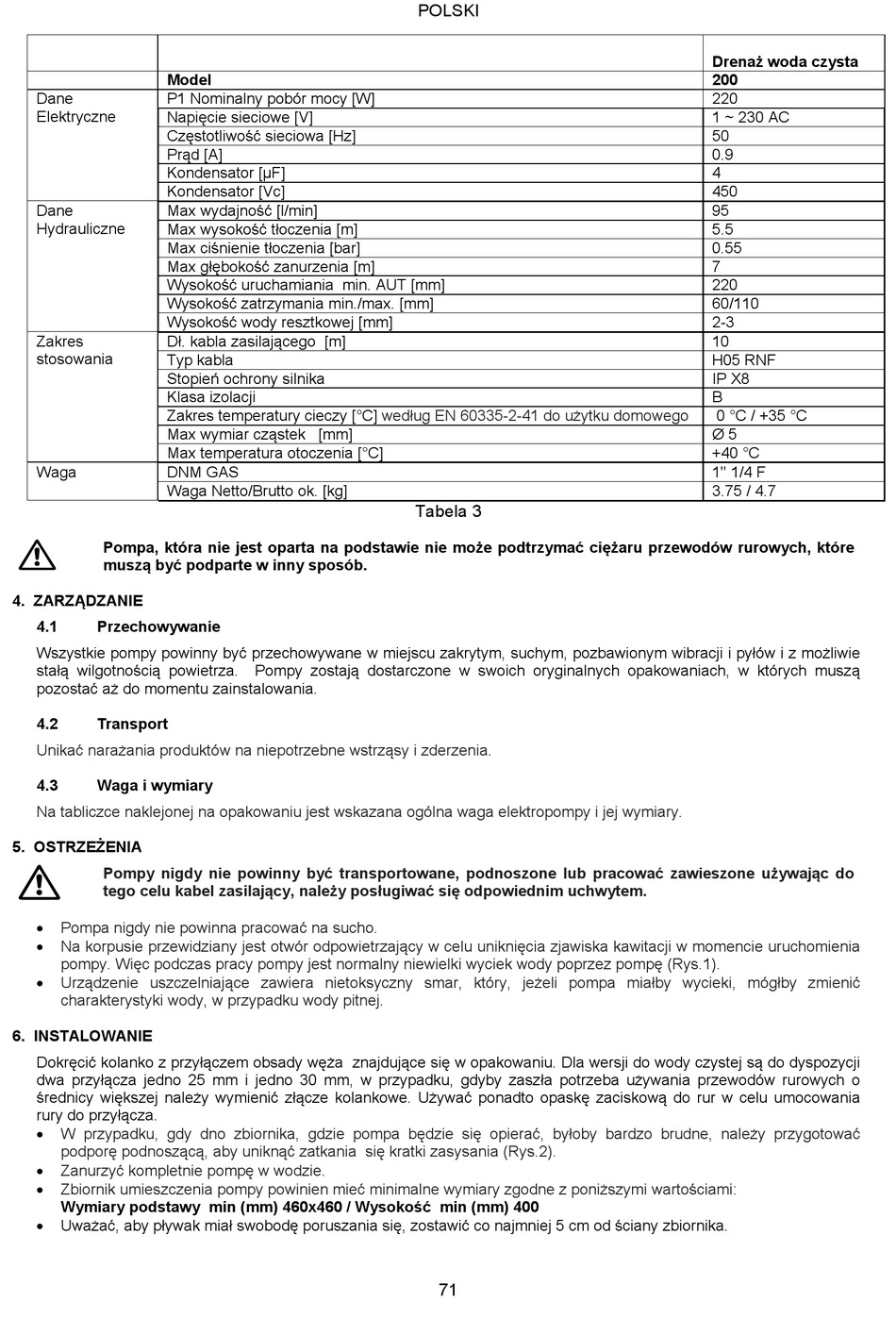

Clen CW 200 Installations- Und Wartungsanleitungen Seite 73

Model
Dane P1 Nominalny pobór mocy [W]
Elektryczne
Napięcie sieciowe [V]
Częstotliwość sieciowa [Hz]
Prąd [A]
Kondensator [µF]
Kondensator [Vc]
Dane Max wydajność [l/min]
Hydrauliczne
Max wysokość tłoczenia [m]
Max ciśnienie tłoczenia [bar]
Max głębokość zanurzenia [m]
Wysokość uruchamiania min. AUT [mm]
Wysokość zatrzymania min./max. [mm]
Wysokość wody resztkowej [mm]
Zakres Dł. kabla zasilającego [m]
stosowania
Typ kabla
Stopień ochrony silnika
Klasa izolacji
Zakres temperatury cieczy [°C]
Max wymiar cząstek [mm]
Max temperatura otoczenia [°C]
Waga DNM GAS
Waga Netto/Brutto ok. [kg]
Pompa, która nie jest oparta na podstawie nie może podtrzymać ciężaru przewodów rurowych, które
muszą być podparte w inny sposób.
4. ZARZĄDZANIE
4.1 Przechowywanie
Wszystkie pompy powinny być przechowywane w miejscu zakrytym, suchym, pozbawionym wibracji i pyłów i z możliwie
stałą wilgotnością powietrza. Pompy zostają dostarczone w swoich oryginalnych opakowaniach, w których muszą
pozostać aż do momentu zainstalowania.
4.2 Transport
Unikać narażania produktów na niepotrzebne wstrząsy i zderzenia.
4.3 Waga i wymiary
Na tabliczce naklejonej na opakowaniu jest wskazana ogólna waga elektropompy i jej wymiary.
5. OSTRZEŻENIA
Pompy nigdy nie powinny być transportowane, podnoszone lub pracować zawieszone używając do
tego celu kabel zasilający, należy posługiwać się odpowiednim uchwytem.

Pompa nigdy nie powinna pracować na sucho.

Na korpusie przewidziany jest otwór odpowietrzający w celu uniknięcia zjawiska kawitacji w momencie uruchomienia
pompy. Więc podczas pracy pompy jest normalny niewielki wyciek wody poprzez pompę (Rys.1).

Urządzenie uszczelniające zawiera nietoksyczny smar, który, jeżeli pompa miałby wycieki, mógłby zmienić
charakterystyki wody, w przypadku wody pitnej.
6. INSTALOWANIE
Dokręcić kolanko z przyłączem obsady węża znajdujące się w opakowaniu. Dla wersji do wody czystej są do dyspozycji
dwa przyłącza jedno 25 mm i jedno 30 mm, w przypadku, gdyby zaszła potrzeba używania przewodów rurowych o
średnicy większej należy wymienić złącze kolankowe. Używać ponadto opaskę zaciskową do rur w celu umocowania
rury do przyłącza.

W przypadku, gdy dno zbiornika, gdzie pompa będzie się opierać, byłoby bardzo brudne, należy przygotować
podporę podnoszącą, aby uniknąć zatkania się kratki zasysania (Rys.2).

Zanurzyć kompletnie pompę w wodzie.

Zbiornik umieszczenia pompy powinien mieć minimalne wymiary zgodne z poniższymi wartościami:
Wymiary podstawy min (mm) 460x460 / Wysokość min (mm) 400

Uważać, aby pływak miał swobodę poruszania się, zostawić co najmniej 5 cm od ściany zbiornika.
POLSKI
według EN 60335-2-41 do użytku domowego
Tabela 3
71
Drenaż woda czysta
200
220
1 ~ 230 AC
50
0.9
4
450
95
5.5
0.55
7
220
60/110
2-3
10
H05 RNF
IP X8
B
0 °C / +35 °C
Ø 5
+40 °C
1'' 1/4 F
3.75 / 4.7
