Elektrische Daten
Hydraulikdaten
Anwendungsbereich
Gewicht

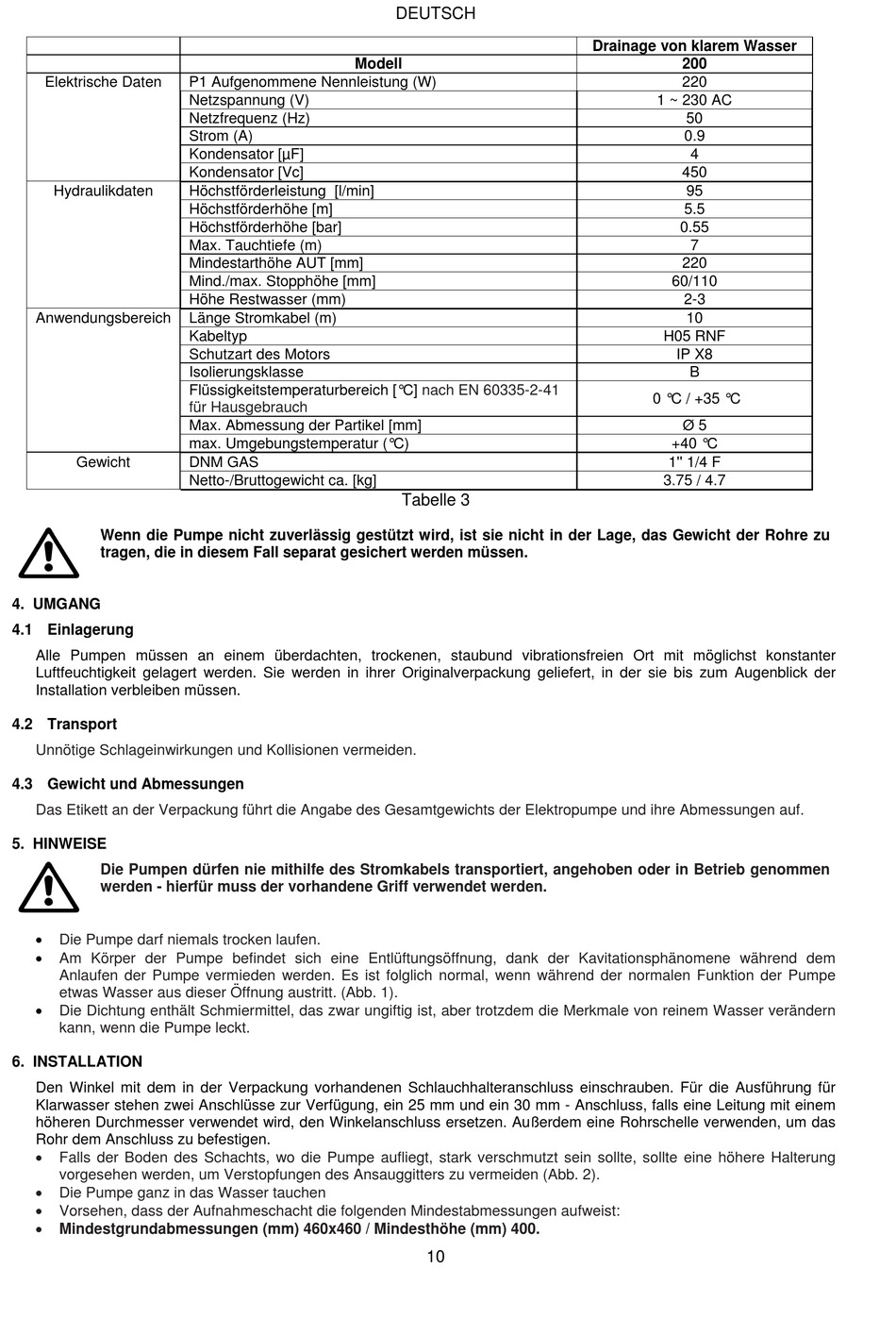

Wenn die Pumpe nicht zuverlässig gestützt wird, ist sie nicht in der Lage, das Gewicht der Rohre zu
tragen, die in diesem Fall separat gesichert werden müssen.
4. UMGANG
4.1 Einlagerung
Alle Pumpen müssen an einem überdachten, trockenen, staubund vibrationsfreien Ort mit möglichst konstanter
Luftfeuchtigkeit gelagert werden. Sie werden in ihrer Originalverpackung geliefert, in der sie bis zum Augenblick der
Installation verbleiben müssen.
4.2 Transport
Unnötige Schlageinwirkungen und Kollisionen vermeiden.
4.3 Gewicht und Abmessungen
Das Etikett an der Verpackung führt die Angabe des Gesamtgewichts der Elektropumpe und ihre Abmessungen auf.
5. HINWEISE
Die Pumpen dürfen nie mithilfe des Stromkabels transportiert, angehoben oder in Betrieb genommen
werden - hierfür muss der vorhandene Griff verwendet werden.
Die Pumpe darf niemals trocken laufen.
Am Körper der Pumpe befindet sich eine Entlüftungsöffnung, dank der Kavitationsphänomene während dem
Anlaufen der Pumpe vermieden werden. Es ist folglich normal, wenn während der normalen Funktion der Pumpe
etwas Wasser aus dieser Öffnung austritt. (Abb. 1).
Die Dichtung enthält Schmiermittel, das zwar ungiftig ist, aber trotzdem die Merkmale von reinem Wasser verändern
kann, wenn die Pumpe leckt.
6. INSTALLATION
Den Winkel mit dem in der Verpackung vorhandenen Schlauchhalteranschluss einschrauben. Für die Ausführung für
Klarwasser stehen zwei Anschlüsse zur Verfügung, ein 25 mm und ein 30 mm - Anschluss, falls eine Leitung mit einem
höheren Durchmesser verwendet wird, den Winkelanschluss ersetzen. Außerdem eine Rohrschelle verwenden, um das
Rohr dem Anschluss zu befestigen.
Falls der Boden des Schachts, wo die Pumpe aufliegt, stark verschmutzt sein sollte, sollte eine höhere Halterung
vorgesehen werden, um Verstopfungen des Ansauggitters zu vermeiden (Abb. 2).
Die Pumpe ganz in das Wasser tauchen
Vorsehen, dass der Aufnahmeschacht die folgenden Mindestabmessungen aufweist:
Mindestgrundabmessungen (mm) 460x460 / Mindesthöhe (mm) 400.
P1 Aufgenommene Nennleistung (W)
Netzspannung (V)
Netzfrequenz (Hz)
Strom (A)
Kondensator [µF]
Kondensator [Vc]
Höchstförderleistung [l/min]
Höchstförderhöhe [m]
Höchstförderhöhe [bar]
Max. Tauchtiefe (m)
Mindestarthöhe AUT [mm]
Mind./max. Stopphöhe [mm]
Höhe Restwasser (mm)
Länge Stromkabel (m)
Kabeltyp
Schutzart des Motors
Isolierungsklasse
Flüssigkeitstemperaturbereich [°C]
für Hausgebrauch
Max. Abmessung der Partikel [mm]
max. Umgebungstemperatur (°C)
DNM GAS
Netto-/Bruttogewicht ca. [kg]
DEUTSCH
Modell
nach EN 60335-2-41
Tabelle 3
10
Drainage von klarem Wasser
200
220
1 ~ 230 AC
50
0.9
4
450
95
5.5
0.55
7
220
60/110
2-3
10
H05 RNF
IP X8
B
0 °C / +35 °C
Ø 5
+40 °C
1'' 1/4 F
3.75 / 4.7
