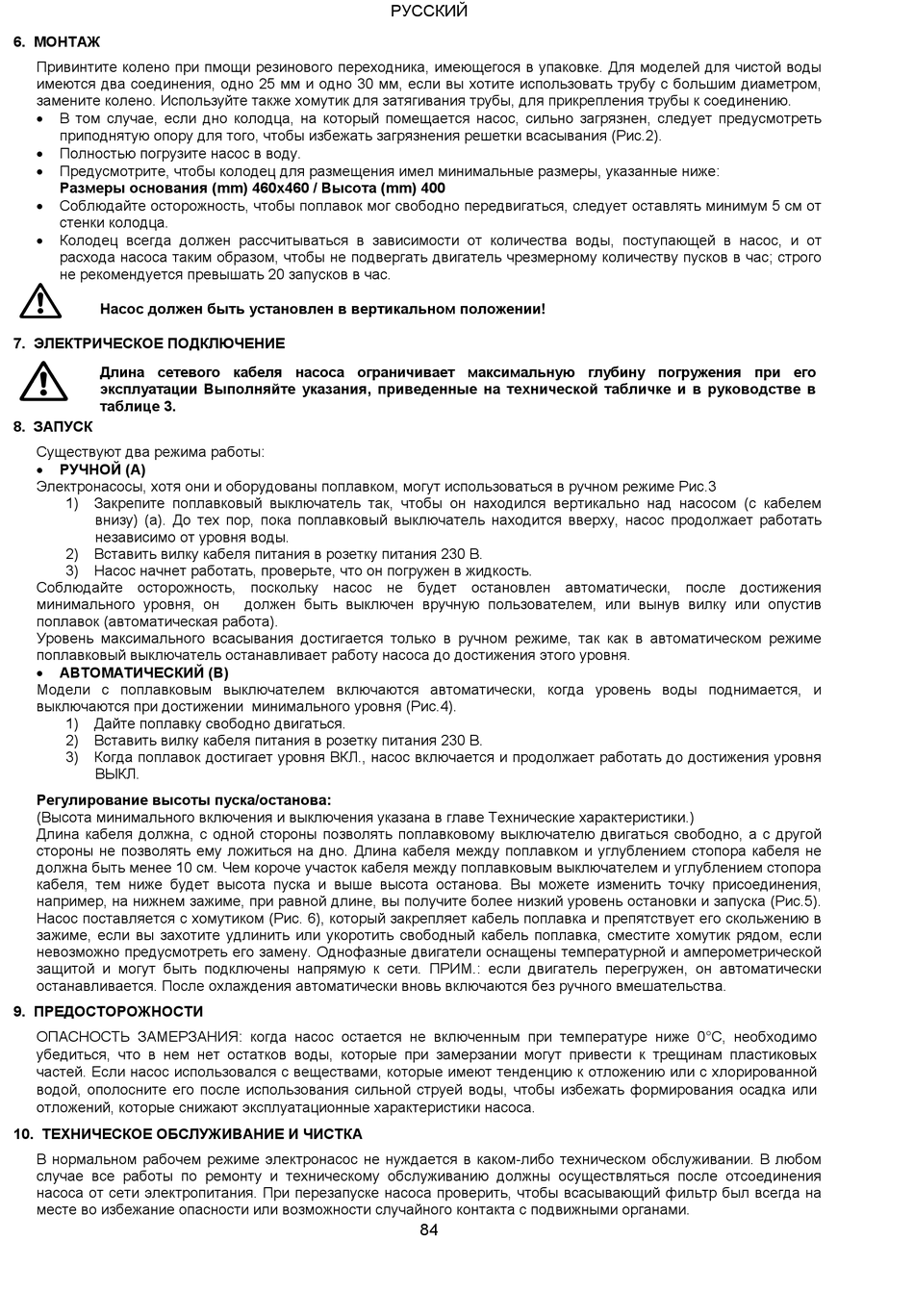

6. МОНТАЖ
Привинтите колено при пмощи резинового переходника, имеющегося в упаковке. Для моделей для чистой воды
имеются два соединения, одно 25 мм и одно 30 мм, если вы хотите использовать трубу с большим диаметром,
замените колено. Используйте также хомутик для затягивания трубы, для прикрепления трубы к соединению.
В том случае, если дно колодца, на который помещается насос, сильно загрязнен, следует предусмотреть
приподнятую опору для того, чтобы избежать загрязнения решетки всасывания (Рис.2).
Полностью погрузите насос в воду.
Предусмотрите, чтобы колодец для размещения имел минимальные размеры, указанные ниже:
Размеры основания (mm) 460x460 / Высота (mm) 400
Соблюдайте осторожность, чтобы поплавок мог свободно передвигаться, следует оставлять минимум 5 см от
стенки колодца.
Колодец всегда должен рассчитываться в зависимости от количества воды, поступающей в насос, и от
расхода насоса таким образом, чтобы не подвергать двигатель чрезмерному количеству пусков в час; строго
не рекомендуется превышать 20 запусков в час.
Насос должен быть установлен в вертикальном положении!
7. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Длина сетевого кабеля насоса ограничивает максимальную глубину погружения при его
эксплуатации Выполняйте указания, приведенные на технической табличке и в руководстве в
таблице 3.
8. ЗАПУСК
Существуют два режима работы:
РУЧНОЙ (A)
Электронасосы, хотя они и оборудованы поплавком, могут использоваться в ручном режиме Рис.3
1)
Закрепите поплавковый выключатель так, чтобы он находился вертикально над насосом (с кабелем
внизу) (а). До тех пор, пока поплавковый выключатель находится вверху, насос продолжает работать
независимо от уровня воды.
2)
Вставить вилку кабеля питания в розетку питания 230 В.
3)
Насос начнет работать, проверьте, что он погружен в жидкость.
Соблюдайте осторожность, поскольку насос не будет остановлен автоматически, после достижения
минимального уровня, он
поплавок (автоматическая работа).
Уровень максимального всасывания достигается только в ручном режиме, так как в автоматическом режиме
поплавковый выключатель останавливает работу насоса до достижения этого уровня.
АВТОМАТИЧЕСКИЙ (B)
Модели с поплавковым выключателем включаются автоматически, когда уровень воды поднимается, и
выключаются при достижении минимального уровня (Рис.4).
1)
Дайте поплавку свободно двигаться.
2)
Вставить вилку кабеля питания в розетку питания 230 В.
3)
Когда поплавок достигает уровня ВКЛ., насос включается и продолжает работать до достижения уровня
ВЫКЛ.
Регулирование высоты пуска/останова:
(Высота минимального включения и выключения указана в главе Технические характеристики.)
Длина кабеля должна, с одной стороны позволять поплавковому выключателю двигаться свободно, а с другой
стороны не позволять ему ложиться на дно. Длина кабеля между поплавком и углублением стопора кабеля не
должна быть менее 10 см. Чем короче участок кабеля между поплавковым выключателем и углублением стопора
кабеля, тем ниже будет высота пуска и выше высота останова. Вы можете изменить точку присоединения,
например, на нижнем зажиме, при равной длине, вы получите более низкий уровень остановки и запуска (Рис.5).
Насос поставляется с хомутиком (Рис. 6), который закрепляет кабель поплавка и препятствует его скольжению в
зажиме, если вы захотите удлинить или укоротить свободный кабель поплавка, сместите хомутик рядом, если
невозможно предусмотреть его замену. Однофазные двигатели оснащены температурной и амперометрической
защитой и могут быть подключены напрямую к сети. ПРИМ.: если двигатель перегружен, он автоматически
останавливается. После охлаждения автоматически вновь включаются без ручного вмешательства.
9. ПРЕДОСТОРОЖНОСТИ
ОПАСНОСТЬ ЗАМЕРЗАНИЯ: когда насос остается не включенным при температуре ниже 0°C, необходимо
убедиться, что в нем нет остатков воды, которые при замерзании могут привести к трещинам пластиковых
частей. Если насос использовался с веществами, которые имеют тенденцию к отложению или с хлорированной
водой, ополосните его после использования сильной струей воды, чтобы избежать формирования осадка или
отложений, которые снижают эксплуатационные характеристики насоса.
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЧИСТКА
В нормальном рабочем режиме электронасос не нуждается в каком-либо техническом обслуживании. В любом
случае все работы по ремонту и техническому обслуживанию должны осуществляться после отсоединения
насоса от сети электропитания. При перезапуске насоса проверить, чтобы всасывающий фильтр был всегда на
месте во избежание опасности или возможности случайного контакта с подвижными органами.
РУССКИЙ
должен быть выключен вручную пользователем, или вынув вилку или опустив
84
