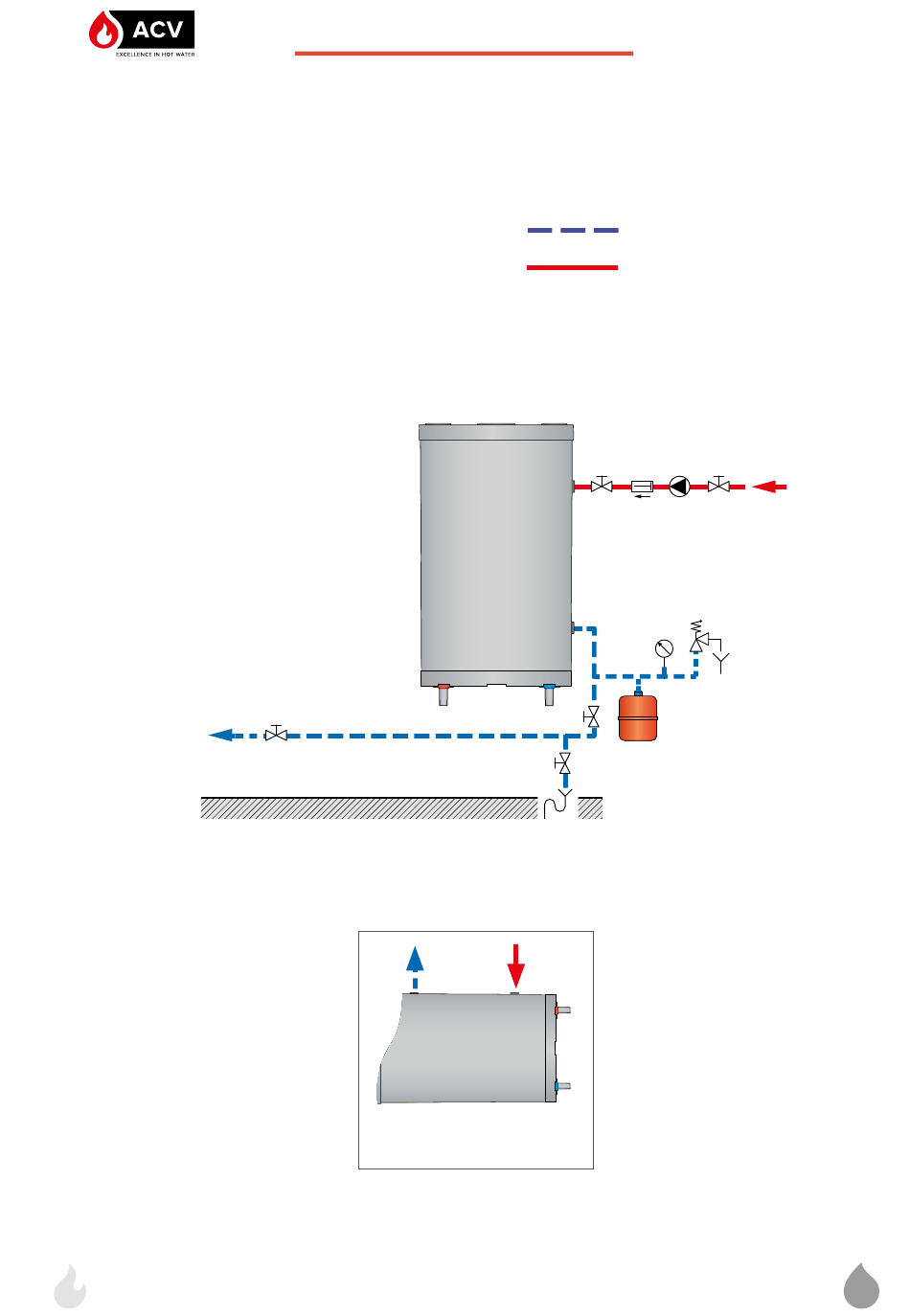

ANSCHLUSS AN DEN HEIZKREISLAUF (Installation an der Wand)
1.
Befüllventil Primärkreislauf
2. Speicherladepumpe
3. Rückschlagventil
4. Absperrventil Heizkreislauf
5. Ausdehnungsgefäß
6. Manometer
7.
Sicherheitsventil (3 bar)
8. Entleerung
9. Absperrventil
22
Installation
9
Vertikale Installation
(SL Speicher)
Horizontale Installation
Smart SL-SLEW: A1009653 - 661Y1700 • G_0124
Kaltwasser
Heißwasser
2
3
4
6
5
4
8
1
7
