ACV Smart SL 100 Installation, Bedienung Und Wartung Seite 21

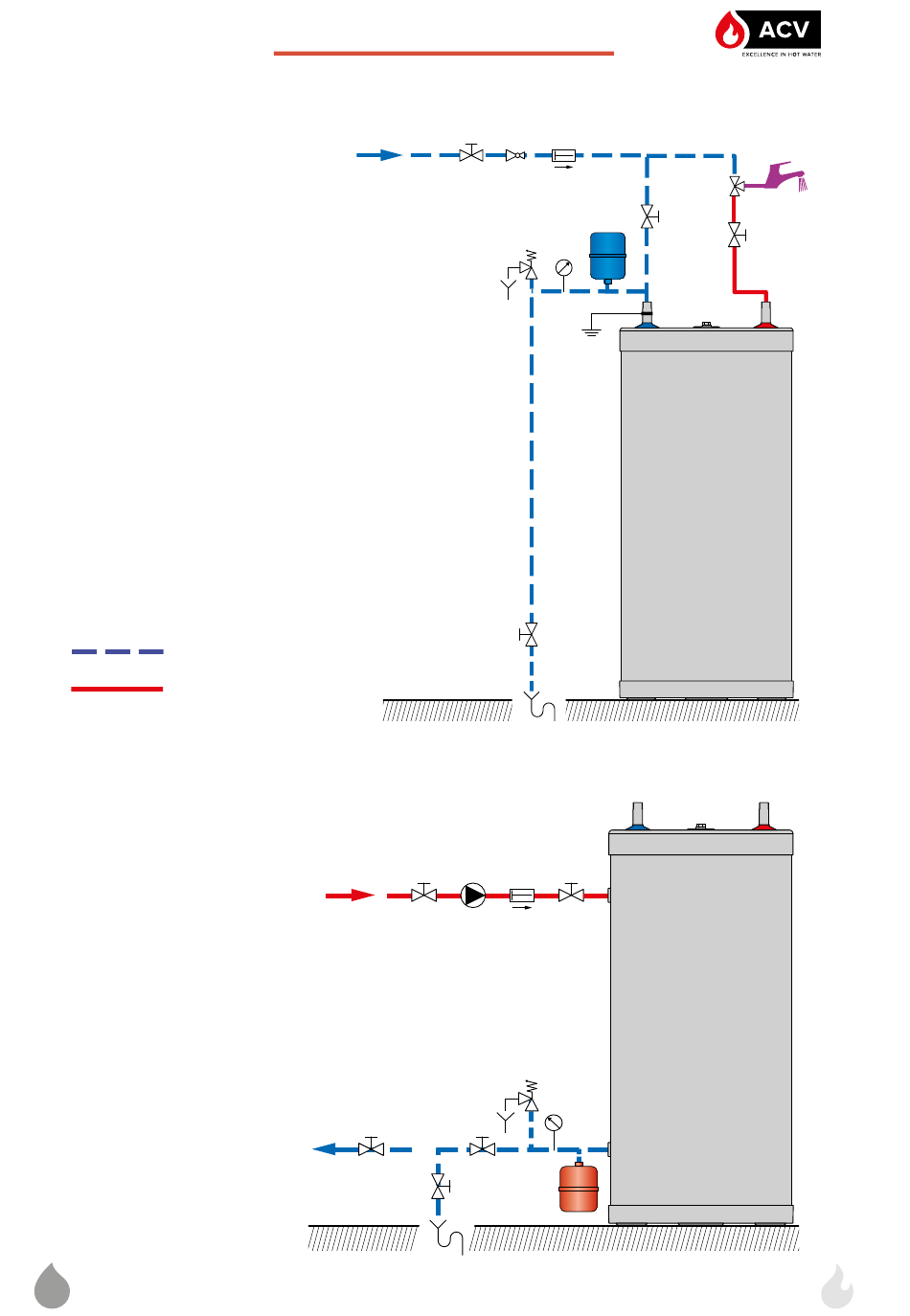

BRAUCHWASSERANSCHLUSS (bodenstehende Installation)
1. Befüllventil
2. Druckminderer
3. Rückschlagventil
4. Ausdehnungsgefäß Brauchwasser
5. Sicherheitsventil
6. Entleerung
7. Zapfstelle
8. Manometer
9. Erdung
10. Absperrventil
11. thermostatisches Mischventil
Kaltwasser
Heißwasser
ANSCHLUSS AN DEN HEIZKREISLAUF (bodenstehende Installation)
1. Befüllventil Primärkreislauf
2. Speicherladepumpe
3. Rückschlagventil
4. Absperrventil Heizkreislauf
5. Ausdehnungsgefäß
6. Manometer
7. Sicherheitsventil (3 bar)
8. Entleerung
9. Absperrventil
DE
Installation
1
1 2
4
9
8
Smart SL-SLEW: A1009653 - 661Y1700 • G_0124
2 3
4 10
5
8
9
6
3 4
7
6
5
7
11
10
21
