2. Bedienelemente und Anschlüsse des EVOLUTION CD3.2
2.1 der CD3.2 in der Übersicht

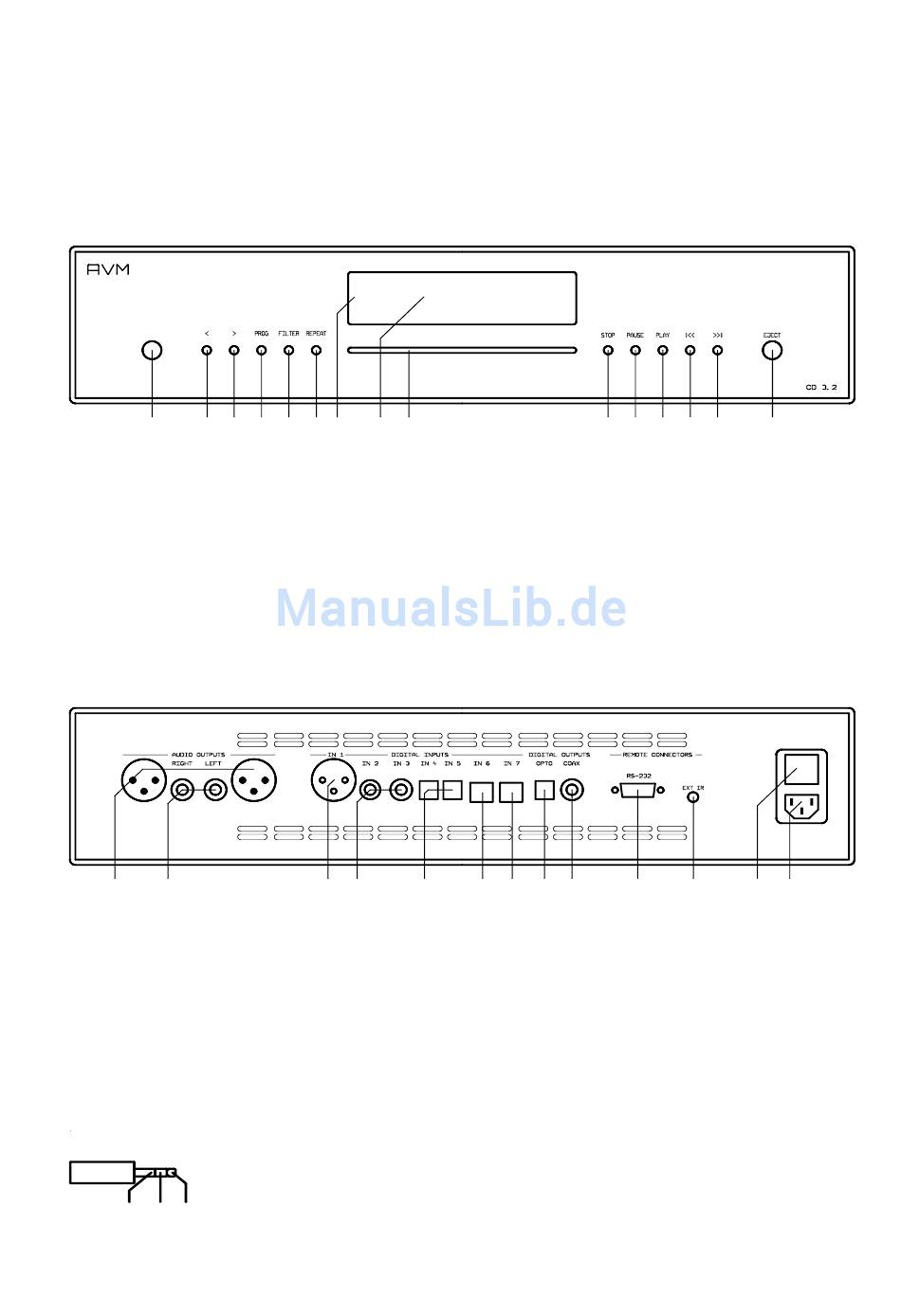

In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf
die nachfolgenden Zeichnungen beziehen.
Front
1 2 3
1 Taste power (ein / standby)
2 Wahltaste < (Filter, Titelprogrammierung)
3 Wahltaste > (Filter, Titelprogrammierung)
4 Taste PROG (Titelprogrammierung, RND)
5 Taste FILT (Filterwahl)
6 Taste REP (Repeat)
7 Betriebsanzeige-LED
8 Anzeige
Rückwand
16 17
16 Analogausgänge XLR
17 Analogausgänge Cinch
18 Digitaleingang AES/EBU
19 Digitaleingänge Cinch
20 Digitaleingänge optisch
21 Digitaleingang USB1
22 Digitaleingang USB2
Steckerbelegung externer Infrarotempfänger (26)
3,5mm stereo
infrared input
GND IR-Signal +5V supply
4 5 6 7 8 9
18 19 20
10 11
9 CD-Slot
10 Taste STOP
11 Taste PAUSE
12 Taste PLAY
13 Taste I<< (Skip / Search)
14 Taste >>I (Skip / Search)
15 Taste EJECT
21 22 23 24 25
23 Digitalausgang optisch
24 Digitalausgang Coax
25 RS232-Schnittstelle für externe Steuerung
26 Eingang für externes Infrarot-Steuersignal
27 Netzschalter
28 Netzanschluß (Kaltgerätestecker)
6
12 13 14 15
I
O
26 27 28
