2. Bedienelemente und Anschlüsse des inspiration cd6
2.1 Vorbemerkung
Ihr CD-player inspiration cd6 ist eine sehr vielseitige HiFi - Komponente. Seine umfangreichen Funktionen
werden von Mikroprozessoren gesteuert und überwacht. Im Zuge der Produktverbesserung werden wir von
Zeit zu Zeit Softwareupdates anbieten.
Zum cd6 ist eine umfangreiche Palette an Zubehör erhältlich, bzw. in Vorbereitung. Hinweise zur Bedienung
und zum Einbau enthalten die jeweiligen Bedienungsanleitungen der Zubehörteile.

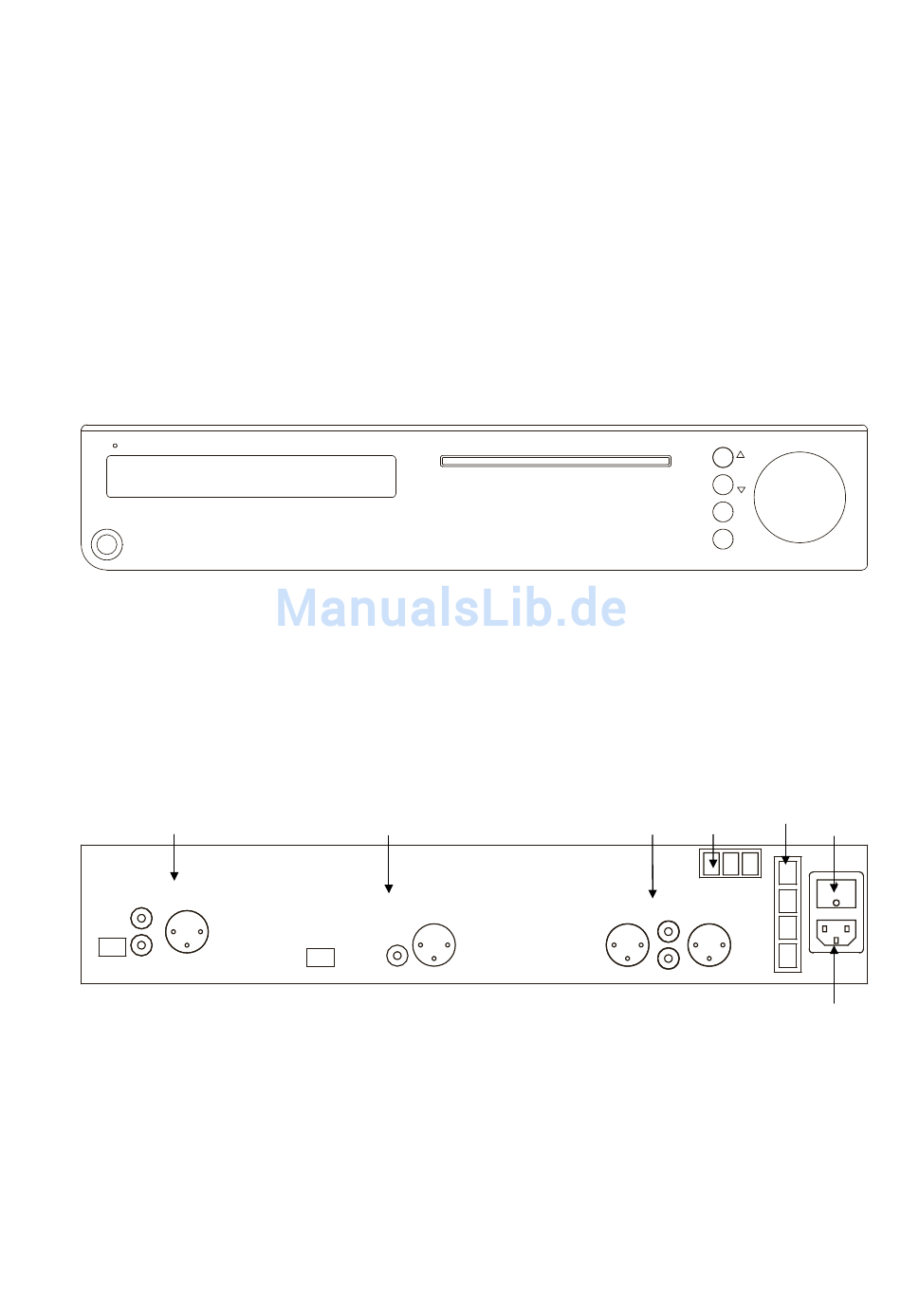

2.2 der cd6 in der Übersicht
In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf
die nachfolgenden Zeichnungen beziehen.
2
1
1. Taste power (ein / standby)
2. Betriebsanzeige
3. Display
4. CD-Lade
10
digital in
3
4
1
2
10. Digitaleingänge
11. Digitalausgänge
12. Analogausgänge
13. Schaltausgänge
3
11
digital out
Front
4
5. Taste + / play
6. Taste , / stop
7. Taste ok
8. Taste menu
9. Drehsteller
Rückwand
r
14. Kommunikationsschnittstelle (Option)
15. Netzschalter
16. Netzanschluß (Kaltgerätestecker)
6
5
play
stop
6
9
7
ok
8
menu
inspiration cd6
12
13
14
out
l
l
r
15
16
