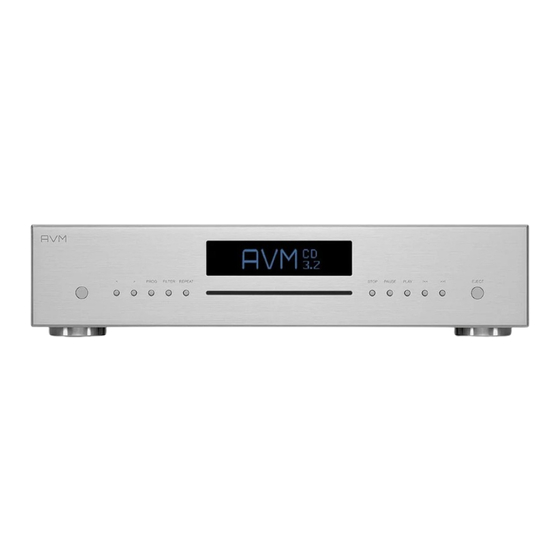

AVM EVOLUTION CD 3.2 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für EVOLUTION CD 3.2:
- Betriebsanleitung (17 Seiten) ,
- Betriebsanleitung (18 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AVM EVOLUTION CD 3.2
Inhaltszusammenfassung für AVM EVOLUTION CD 3.2

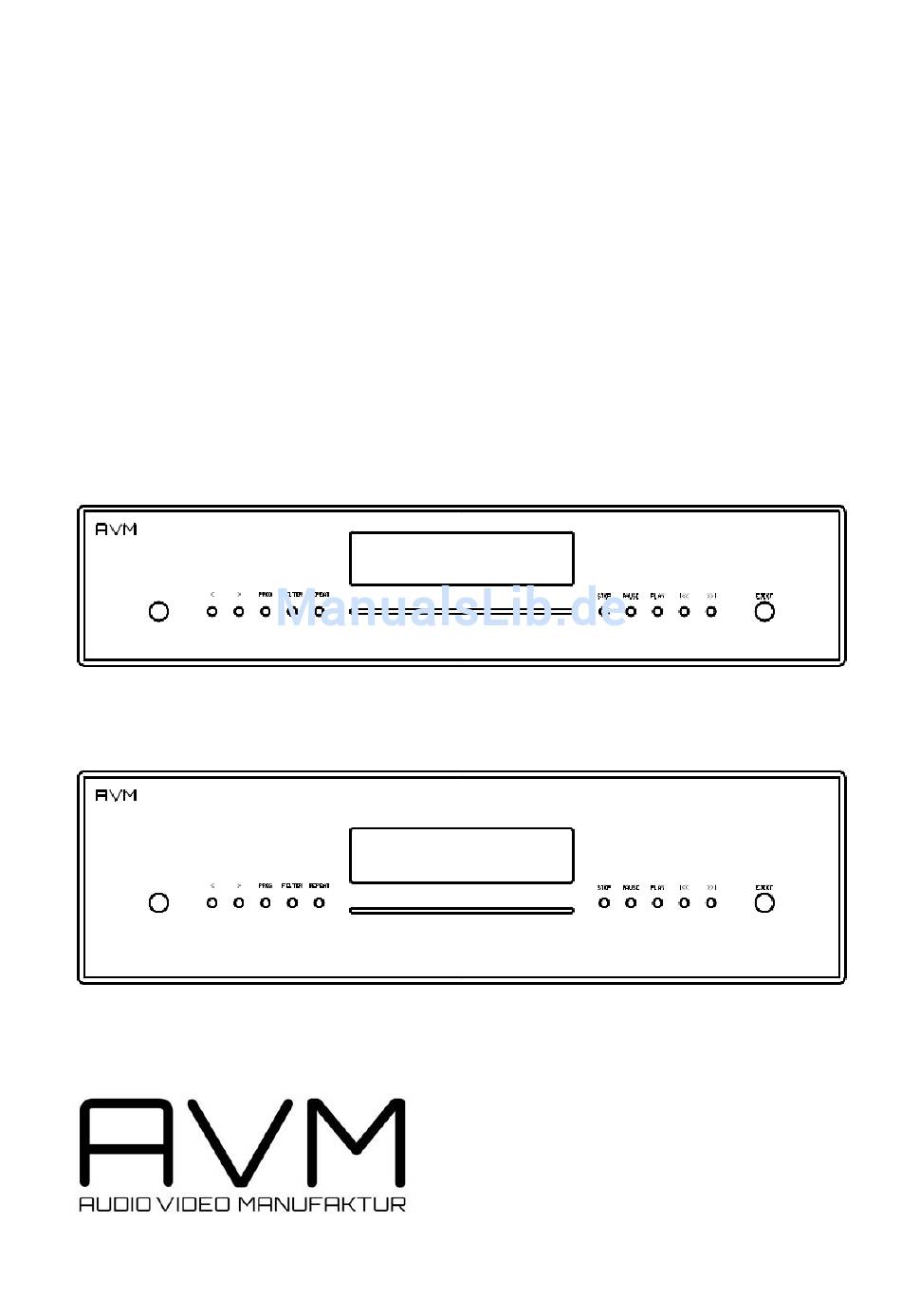

- Seite 1 Bedienungsanleitung EVOLUTION CD 3.2 EVOLUTION CD 5.2 ...
-
Seite 2: Vorwort
Sehr geehrter Musikliebhaber, wir freuen uns, dass Sie sich für ein Gerät von AVM entschieden haben und danken Ihnen für Ihr Vertrauen. Mit dem EVOLUTION CD 3.2 / CD 5.2 haben Sie eine klanglich hervorragende und vielseitig einsetzbare HiFi-Komponente mit weitreichendem Funktionsumfang erworben. Im Folgenden möchten wir Ihnen die Benutzung Ihres AVM CD Players auf umfassende Weise... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Inhaltsverzeichnis Erweiterte Einstellungen Inbetriebnahme Personal setup Lieferumfang 3.1.1 Volume control Übersicht 3.1.2 Display brightness Aufstellung und Kühlung 3.1.3 Autoplay Netzanschluss 3.1.4 Skip unused inputs Anschluss an einen Vor- oder 3.1.5 Define input names Vollverstärker Reset (Werkseinstellungen) Anschluss von digitalen Signalquellen und Aufnahmegeräten Pflege des Gehäuses RC 3 Fernbedienung... -
Seite 4: Inbetriebnahme
Inbetriebnahme 1.1 Lieferumfang EVOLUTION CD 3.2 / CD 5.2 CD-Player • Netzkabel • RC 3 Fernbedienung • HINWEIS: Bitte überprüfen Sie das Gerät und Zubehör nach dem Auspacken auf Vollständigkeit und Transportschäden. Sollte die Originalverpackung bereits geöffnet sein, sprechen Sie bitte Ihren Fachhändler an. -
Seite 5: Aufstellung Und Kühlung
16 Analogausgang Rechts (Symmetrisch XLR) 23 Konfigurationsschnittstelle (Updates) 17 Analogausgänge (Unsymmetrisch, 24 Koxiale Digitaleingänge Cinch/RCA) 25 Eingang für externes Infrarot-Steuersignal 18 Analogausgang Links (Symmetrisch XLR) 26 Digitaleingang AES/EBU 19 Optischer Digitalausgang 27 Schaltausgänge 20 Koaxialer Digitalausgang 28 Kaltgeräteanschluss 21 USB B Digitaleingang 29 Netzschalter 22 Optische Digitaleingänge 1.3 Aufstellung und Kühlung... -
Seite 6: Rc 3 Fernbedienung
1.7 RC 3 Fernbedienung Die im Lieferumfang enthaltene RC 3 Fernbedienung ermöglicht Ihnen eine komfortable Steuerung Ihres CD 3.2 / CD 5.2 Die Tasten "OFF" und "ON" sind für alle AVM-Geräte der Anlage gemeinsam zuständig und schalten diese aus und ein. -
Seite 7: Bedienung Der Grundfunktionen
2 Bedienung der Grundfunktionen 2.1 Erstes Einschalten / Selbsttest Sofern Ihr CD-Player vollständig vom Stromnetz getrennt oder über den Netzschalter (29) ausgeschaltet ist, erfolgt nach dem Einschalten des Geräts zunächst ein sogenannter Selbsttest. Das Gerät überprüft Konfiguration und Funktionsfähigkeit der eingebauten Komponenten und begibt sich anschließend in den Stand-by-Zustand. -
Seite 8: Display Im D/A-Wandlerbetrieb (Digitaleingang)
2.3.2 Display im D/A-Wandlerbetrieb (Digitaleingang) Im D/A-Wandlerbetrieb wird Ihnen auf der linken Seite unter SOURCE die Bezeichnung des ausgewählten Eingangs angezeigt (z.B. "COAX 1"). Daneben "NO DIG SIGNAL", sofern am gewählten Eingang aktuell kein Signal anliegt oder "SIGNAL LOCKED" im Falle eines anliegenden und kompatiblen Digitalsignals. -
Seite 9: Wiederholung Von Cd-Titeln (Repeat)
Der jeweilige Betriebszustand (PLAY, PAUSE, STOP) wird im Display (8) angezeigt. Mit den Skip-Tasten (13, 14) können Sie durch kurzen Tastendruck beliebige Titel anwählen und abspielen. Die Auswahl funktioniert sowohl im STOP-Zustand, als auch während des Abspielens. Funktion der SKIP-Tasten Mit den Skip-Tasten (13, 14) können Sie einen bestimmten Titel anwählen, oder während des Abspielens innerhalb des aktuellen Titels eine bestimmte Stelle suchen. -
Seite 10: Programmieren (Beispiel)
2.4.6 Programmieren (Beispiel) Die eingelegte CD enthält insgesamt Titel, jedoch beabsichtigen lediglich die Wiedergabe der Titel 7, 3 und 8 in dieser Reihenfolge. Drücken Sie die Taste PROG (4) dann die Taste PLAY (12), um in das Programmiermenu zu • gelangen. -
Seite 11: Usb B Digitaleingang
HI RES bietet Ihnen die Wiedergabe von Sampleraten von bis zu 192kHz. Mac OSX benötigt hierzu ebenfalls keine zusätzlichen Treiber. PC-Systeme mit Windows hingeben benötigen einen zusätzlichen Treiber, der Ihnen auf der entsprechenden Produktseite unter www.avm-audio.com zum Download zur Verfügung steht. -
Seite 12: Autoplay
3.1.3 Autoplay Sofern die Funktion "autoplay" aktiviert ist, startet das Gerät nach dem Einschieben einer CD automatisch den Wiedergabevorgang, ohne dass ein vorheriges Drücken der PLAY-Taste erforderlich ist. Ggf. wechselt das Gerät vom aktuell gewählten Eingang automatisch in den CD-Modus. In der Werkseinstellung ist diese Funktion aktiviert ("on"). -
Seite 13: Pflege Des Gehäuses
Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muss bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. -
Seite 14: Technische Daten
Unkostenbeitrag von 50 EURO erheben. 5. Dem eingesandten Gerät muss bitte immer eine kurze Fehlerbeschreibung beiliegen. Bitte Drucken Sie hierzu unser SERVICEFORMULAR aus. Dieses finden Sie unter www.avm-audio.com unter SERVICE. 6. In Zweifelsfällen behalten wir uns vor, eine Kopie der Kaufrechnung anzufordern. Bei unberechtigter Einsendung, bzw. -
Seite 15: Analogausgang
7.4 Analogausgang Ausgangsspannung 2,5 V Frequenzgang CD 3.2 DC – 75kHz Störabstand CD 3.2 105 dB Frequenzgang CD 5.2 <2Hz – 38kHz Störabstand CD 5.2 97 dB 7.5 Allgemeines CD 3.2 Versorgung 100 V - 240 V, 50 - 60Hz Leistungsaufnahme in Betrieb typ. -
Seite 16: Konformitätserklärung
Wir bestätigen, dass das Gerät, zu dem diese Betriebsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. AVM Audio Video Manufaktur GmbH, Daimlerstraße 8, D-76316 Malsch www.avm-audio.com, info@avm-audio.com...
