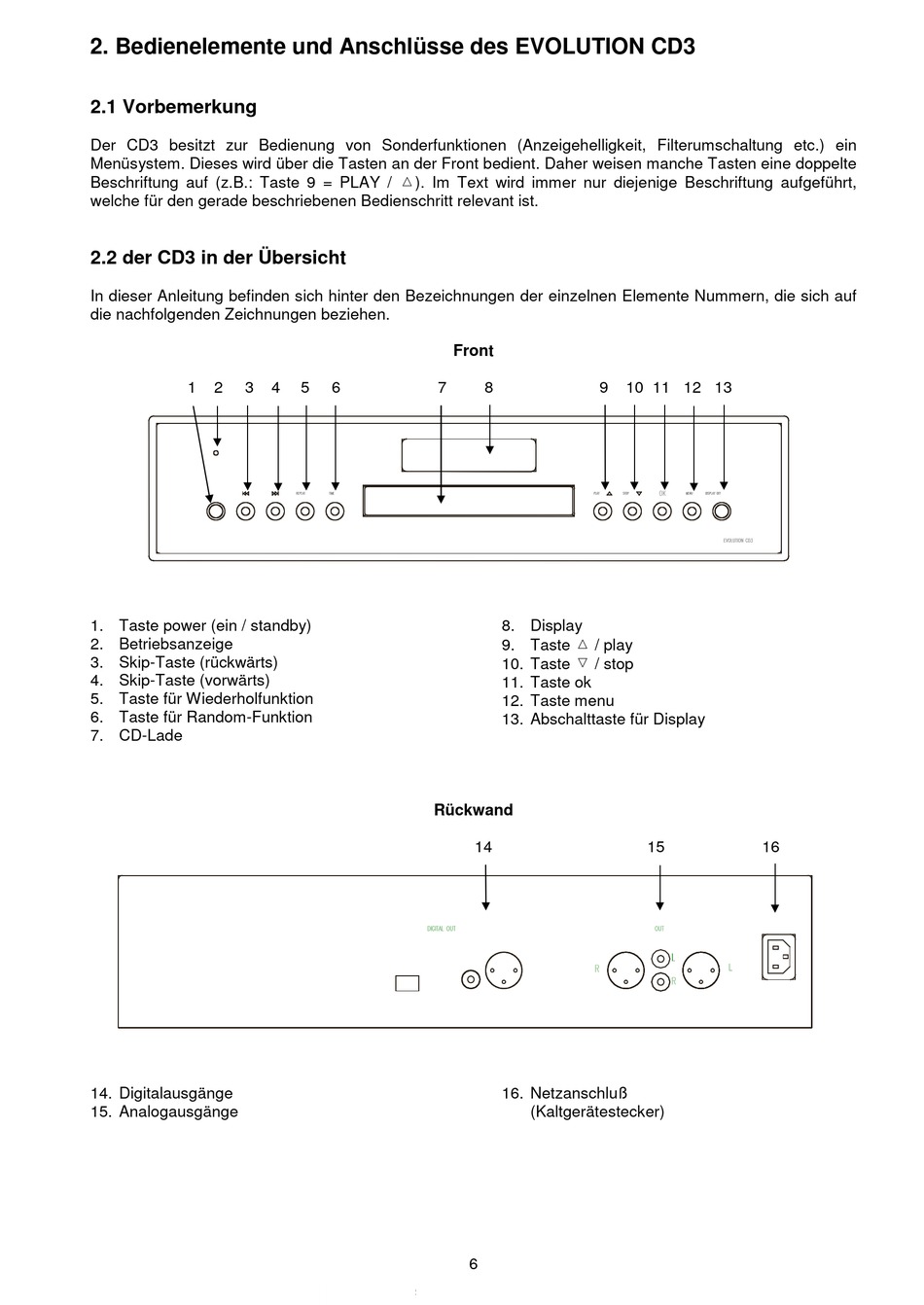

2. Bedienelemente und Anschlüsse des EVOLUTION CD3
2.1 Vorbemerkung
Der CD3 besitzt zur Bedienung von Sonderfunktionen (Anzeigehelligkeit, Filterumschaltung etc.) ein
Menüsystem. Dieses wird über die Tasten an der Front bedient. Daher weisen manche Tasten eine doppelte
Beschriftung auf (z.B.: Taste 9 = PLAY / +). Im Text wird immer nur diejenige Beschriftung aufgeführt,
welche für den gerade beschriebenen Bedienschritt relevant ist.
2.2 der CD3 in der Übersicht
In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf
die nachfolgenden Zeichnungen beziehen.
1
2
3
1. Taste power (ein / standby)
2. Betriebsanzeige
3. Skip-Taste (rückwärts)
4. Skip-Taste (vorwärts)
5. Taste für Wiederholfunktion
6. Taste für Random-Funktion
7. CD-Lade
14. Digitalausgänge
15. Analogausgänge
4
5
6
Rückwand
Front
7
8
9
8. Display
9. Taste + / play
10. Taste , / stop
11. Taste ok
12. Taste menu
13. Abschalttaste für Display
14
16. Netzanschluß
(Kaltgerätestecker)
6
10 11 12 13
15
16
