Inhaltszusammenfassung für AVM EVOLUTION CD 3.2

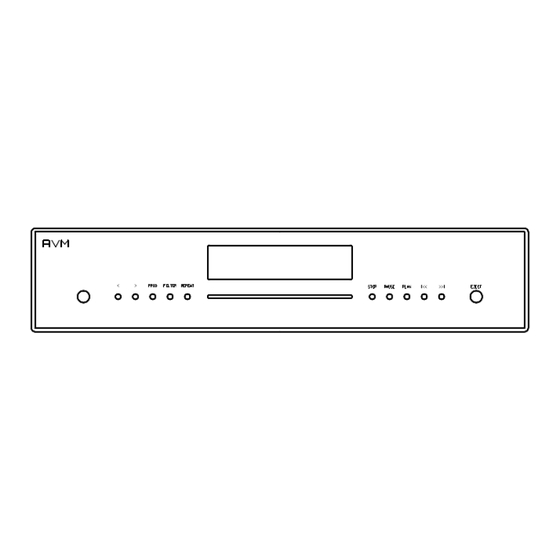

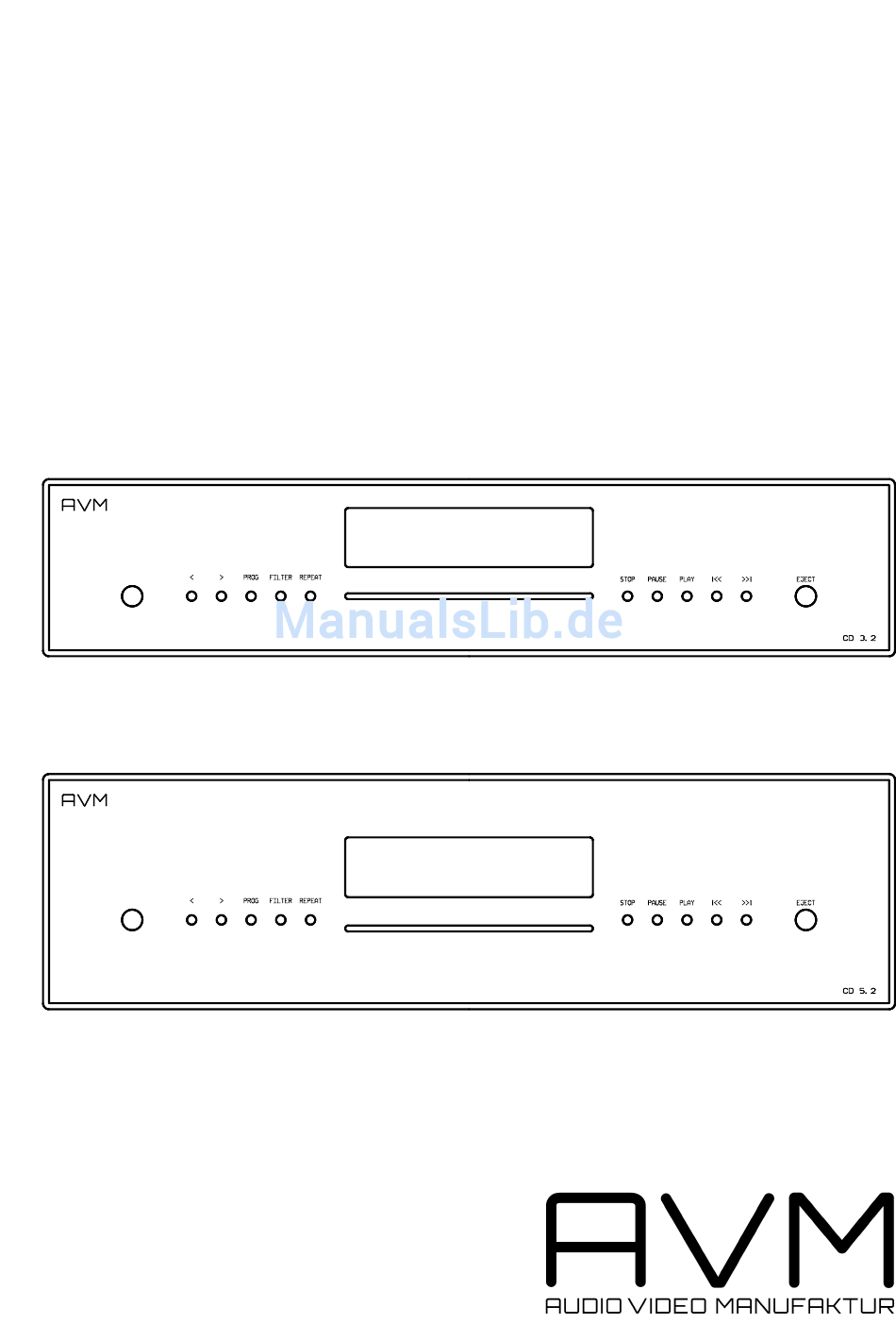

- Seite 1 Betriebsanleitung CD-Player / D/A-Wandler EVOLUTION CD3.2 / 5.2...
-
Seite 2: Konformitätserklärung
Wir bestätigen, daß das Gerät, zu dem diese Betriebsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. AVM Audio Video Manufaktur GmbH, Daimlerstraße 8, D-76316 Malsch Website: www.avm-audio.com, E-mail: info@avm-audio.com... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Seite Präambel Inhaltsverzeichnis 1. Konzept des EVOLUTION CD3.2 / 5.2 1.1 Mechanischer Aufbau 1.2 Netzteil 1.3 Laufwerk 1.5 Röhrenausgang CD5.2 1.5 Signalverarbeitung 1.5.1 Upsampling 1.5.2 Filterung 1.5.3 Digital- / Analogwandlung 2. Bedienelemente und Anschlüsse 2.1.1 Der CD3.2 / 5.2 in der Übersicht 2.1.2 Der CD3.2 / 5.2 in der Übersicht 2.2 Aufstellung und Kühlung 2.3 Netzanschluß... -
Seite 4: Konzept Des Evolution Cd3.2
Wirkungsweise nachfolgend erläutert wird. Wenn Sie technisch nicht interessiert sind, können Sie die nachfolgenden drei Kapitel getrost überspringen und einfach Musik hören. Sie werden Ihre Musiksammlung neu entdecken! - Und genau das bezwecken wir, denn Upsamplingtechnik ist bei AVM kein Modegag, oder eine philosophische Spinnerei, sondern bietet hör- und meßbare Vorteile. -
Seite 5: Upsampling
Analogbereich Verzerrungen und Rauschen, die für eine verwaschene, leicht aufgerauhte Klangcharakteristik verantwortlich sind. Um die exakte zeitliche Abfolge der angelieferten Daten zu gewährleisten, gibt es viele Ansätze. AVM hat hier einen sehr radikalen und konsequenten Weg beschritten: Die Basis aller zur Signalverarbeitung notwendigen Taktfrequenzen wird in einem speziellen Taktgenerator- IC erzeugt, der einen hochpräzisen Quarzoszillator enthält. -
Seite 6: Bedienelemente Und Anschlüsse
2. Bedienelemente und Anschlüsse des EVOLUTION CD3.2 / 5.2 2.1.1 der CD3.2 in der Übersicht In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf die nachfolgenden Zeichnungen beziehen. Front Taste power (ein / standby) CD-Slot Wahltaste <... -
Seite 7: Der Cd3.2 / 5.2 In Der Übersicht
2.1.2 der CD5.2 in der Übersicht In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf die nachfolgenden Zeichnungen beziehen. Front Taste power (ein / standby) CD-Slot Wahltaste < (Filter, Titelprogrammierung) Taste STOP Wahltaste > (Filter, Titelprogrammierung) Taste PAUSE Taste PROG (Titelprogrammierung, RND) Taste PLAY... -
Seite 8: Aufstellung Und Kühlung
2.2 Aufstellung und Kühlung Der CD3.2 / 5.2 erzeugt im Betrieb nicht viel Wärme. Aufstellung im Rack ist so problemlos möglich. Bei Unterbringung in einem Schrank achten Sie bitte darauf, daß die Luft um das Gerät ungehindert zirkulieren kann. Wir empfehlen Ihnen außerdem einen Aufstellungsort zu wählen, der vor direkter Sonneneinstrahlung geschützt ist, damit Sie die Anzeigen gut ablesen können und die Wirkung der Fernbedienung nicht durch extrem helles Sonnenlicht bzw. -
Seite 9: Anschluß An D/A-Wandler / Digitale Aufnahmegeräte
2.6 Anschluß an D/A-Wandler / digitale Aufnahmegeräte Verbinden Sie die Digitalausgänge (23, 24) über passende Kabel mit den Digitaleingängen Ihres D/A- Wandlers, DAT-Recorders etc. ACHTUNG: Schließen Sie die Digitalausgänge nie an irgendwelche Analogeingänge von Verstärkern an. Dies kann wegen der auftretenden hohen Frequenzen zu Störungen der übrigen Musikquellen führen oder Ihren Verstärker und die Lautsprecher beschädigen. -
Seite 10: Bedienung Der Grundfunktionen
3. Bedienung der Grundfunktionen 3.1 erstes Einschalten Wenn der CD3.2 / 5.2 stromlos war (Netzstecker gezogen), geht er beim Einstecken des Stromkabels (28) nach einer kurzen Meldung im Display (8) in den standby-Betrieb. Nur die blaue LED (7) leuchtet, das Display (8) bleibt dunkel. -
Seite 11: Verwendbare Cd-Formate
3.4 verwendbare CD-Formate Der CD3.2 / 5.2 kann alle red book-konformen Audio CDs abspielen. "red book" ist der von Philips / SONY festgelegte Standard für Audio CDs. Weiterhin sind auch selbstgebrannte CDs abspielbar, wenn sie dem red book-Standard genügen. HINWEIS: Einige Hersteller produzieren aus Kopierschutzgründen CDs, die nicht dem red book- Standard entsprechen. -
Seite 12: Abspielen Von Cds
3.6 Abspielen von CDs (play, pause, stop, skip, schneller Vor- / Rücklauf) Wenn eine CD eingelegt ist, starten Sie den Abspielvorgang durch Druck auf die Taste PLAY (12). Bei Druck auf Taste PAUSE (11) geht der CD3.2 / 5.2 in den Pause-Zustand, bis die Tasten PLAY (12) oder STOP (10) gedrückt werden. -
Seite 13: Programmieren (Beispiel)
3.8.1 Programmieren (Beispiel) Die eingelegte CD enthält 15 Stücke, Sie wollen nur die Stücke 7, 3 und 8 in dieser Reihenfolge abspielen. Drücken Sie die Taste PROG (4), dann die Taste PLAY (12). Da noch nichts programmiert ist, erscheint in der •... -
Seite 14: Erweiterte Einstellungen (Personal Setup)
4. Erweiterte Einstellungen Der CD3.2 / 5.2 bietet neben den Grundfunktionen viele Möglichkeiten der individuellen Anpassung an Ihre persönlichen Anforderungen. Diese Funktionen sind über das "personal setup" zugänglich. Um es zu aktivieren, schalten Sie den CD3.2 / 5.2 auf standby (POWER-Taste (1)), drücken und halten Sie die Taste PROGRAM (4) und schalten Sie den CD3.2 / 5.2 mit der POWER-Taste (1) ein. -
Seite 15: Fernbedienung
5. Fernbedienung Im Lieferumfang ist die Fernbedienung RC3 enthalten. Die Tasten "OFF" und "ON" sind für alle AVM-Geräte der Anlage gemeinsam zuständig und schalten diese aus und ein. "STOP", "PLAY", "< SKIP >" dienen zur Laufwerkssteuerung. Die Taste "PLAY" schaltet bei mehrmaligem Drücken zwischen PLAY und PAUSE um, die Taste STOP bewirkt bei mehrmaligem Drücken das... -
Seite 16: Wenn Einmal Etwas Nicht Klappt
7. Wenn einmal etwas nicht klappt... Oft lassen sich vermeintliche Defekte auf Fehlbedienungen zurückführen, manchmal sind auch andere, am CD3.2 / 5.2 angeschlossene Geräte für eine Fehlfunktion verantwortlich. Bevor Sie sich wegen eines Defektes an Ihren Fachhändler oder an uns wenden, bitten wir Sie, anhand der folgenden Liste zu prüfen, ob Sie die Fehlfunktion selbst beheben können. -
Seite 17: Garantiebestimmungen
8. Garantiebestimmungen Bei der Fertigung Ihres AVM Gerätes haben wir größte Sorgfalt walten lassen und das Gerät ausgiebigen Tests unterzogen. Sollte wider Erwarten ein Fehler auftreten, den Sie oder Ihr Fachhändler nicht beseitigen können, dann reparieren wir Ihr Gerät innerhalb der gesetzlichen Gewährleistungsfrist von 24 Monaten kostenlos. -
Seite 18: Technische Daten
9. Technische Daten EVOLUTION CD3.2 / 5.2 Digitalteil Abspielbare Formate CD Audio, CDR (gemäß red book standard) Samplingfrequenz upsampling bis zu 192 kHz / 24 Bit (einstellbar) Frequenzgang CD <20 Hz – 20 kHz Frequenzgang USB1 <20 Hz – 24 kHz Frequenzgang SPDIF <20 Hz –...
