10.2

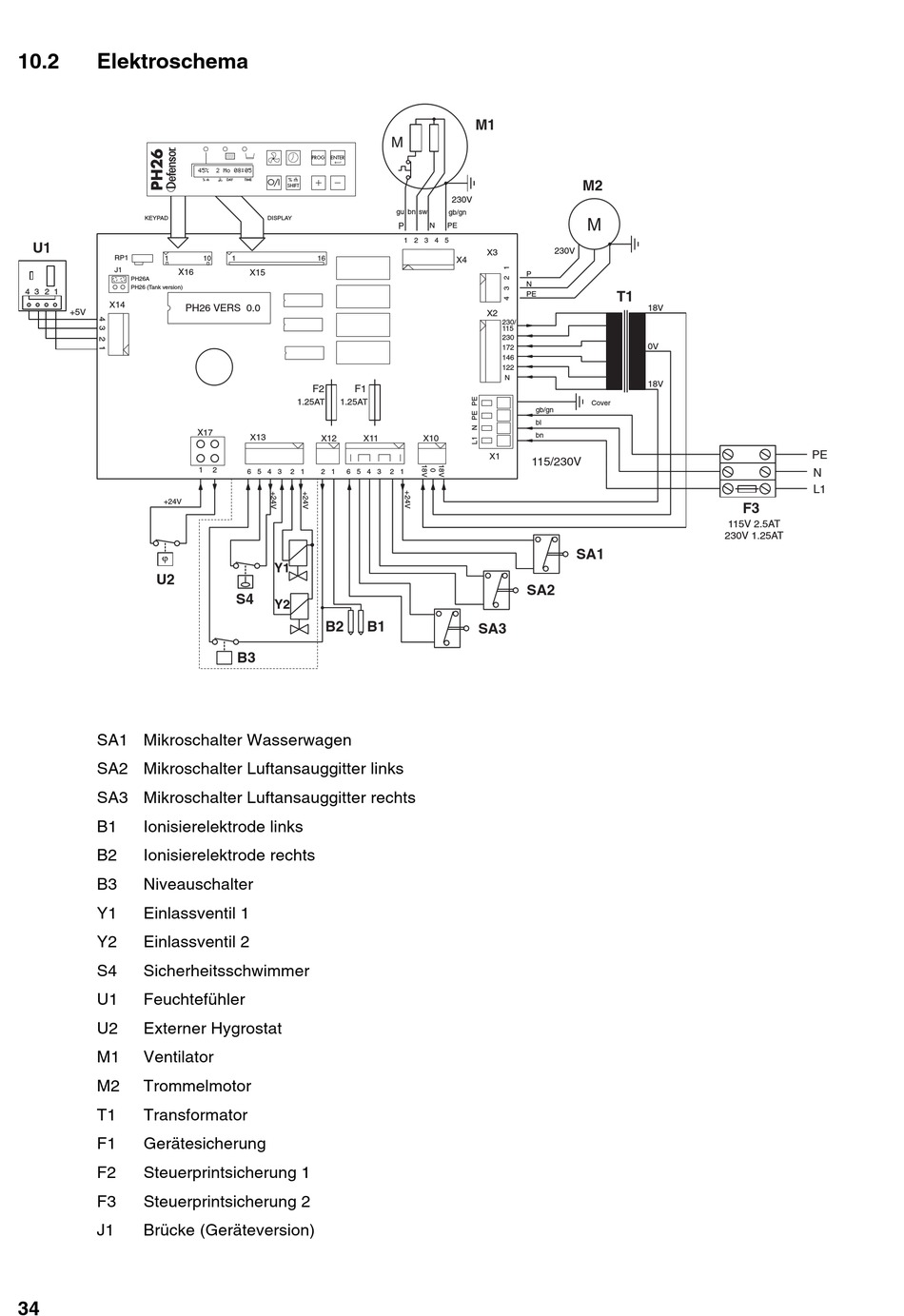

Elektroschema
KEYPAD
U1
RP1
1
J1
X16
PH26A
PH26 (Tank version)
4
3
2
1
X14
PH26 VERS 0.0
+5V
+24V
ϕ
U2
SA1 Mikroschalter Wasserwagen
SA2 Mikroschalter Luftansauggitter links
SA3 Mikroschalter Luftansauggitter rechts
B1
Ionisierelektrode links
B2
Ionisierelektrode rechts
B3
Niveauschalter
Y1
Einlassventil 1
Y2
Einlassventil 2
S4
Sicherheitsschwimmer
U1
Feuchtefühler
U2
Externer Hygrostat
M1
Ventilator
M2
Trommelmotor
T1
Transformator
F1
Gerätesicherung
F2
Steuerprintsicherung 1
F3
Steuerprintsicherung 2
J1
Brücke (Geräteversion)
