Anhang; Elektroschema - Defensor PH28 Betriebsanleitung

42
10

Anhang

10.1

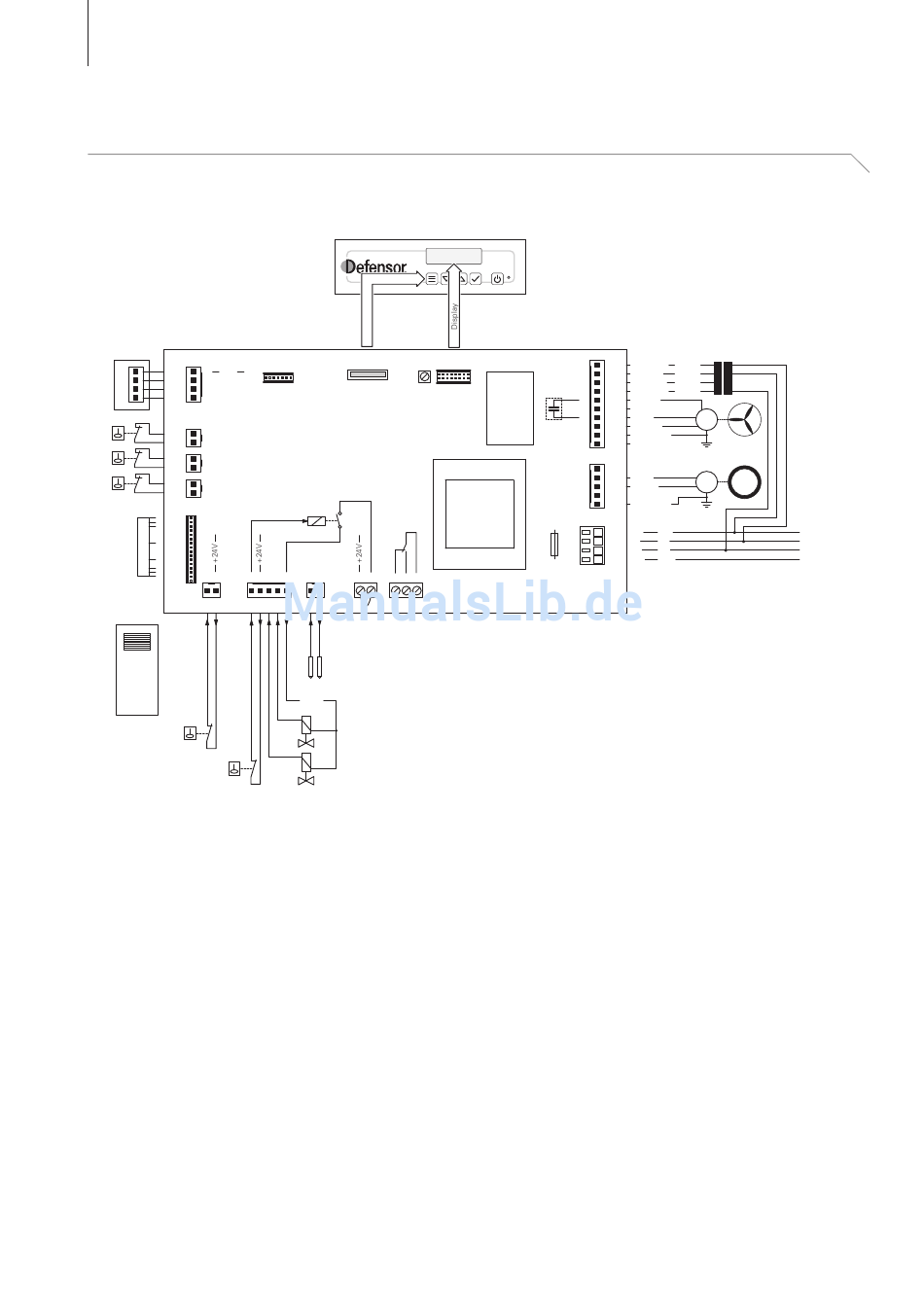

Elektroschema

U1
+5V
4
3
X14
2
1
S5
X23
S4
X22
S3
X21
1
U2
X17
2 1
X10
U3
B3
S1
B1/B2 Ionisierelektroden
B3 Niveauschalter
F1 Sicherung Steuerprint (1.25 A, träge)
M1 Ventilator 4-stufig
M2 Trommelantrieb
P1 Potentiometer Anzeigenkontrast
S1 Sicherheitsschwimmer
S3 Mikroschalter Seitenabdeckung
S4 Mikroschalter Luftansauggitter 1
S5 Mikroschalter Luftansauggitter 2
Keypad&LED
P1
X16
X9
X9
1 10
7 1
5 4 3 2 1 2 1 1 2 1 2 3
X13 X12 X6 X5
X5
B1 B2
+24V
Y1
Y2
PH28
X15
1
2
3
1
4
5
X4
6
7
8
9
10
1
2
X3
3
4
5
T1
1.25 AT
L1
F1 L
X1
N
PE
U1 Feuchtefühler intern
U2 Funkempfänger (Option)
U3 Externer Funk-Feuchtefühler (Option)
T1 Transformator Steuerprint
T2 Transformator Ventilator
X5 Störungskontakt, max. 250 VAC
X9 Programmierschnittstelle
Y1 Einlassventil (nur PH28A)
Y2 Einlass-Sicherheitsventil (nur PH28A)
T2
St. 1 (ws) 122 V
St. 2 (rt) 146 V
172 V
St. 3 (gu)
St. 4 (sw) 230 V
C2 (bn)
N (bl)
M
C1 (ge)
PE (gn/ge)
PE
PE
M2
P (bl)
M
N (sw)
PE (gn/ge)
L1 L1
115 VAC
L L 230 VAC
N N
PE PE
