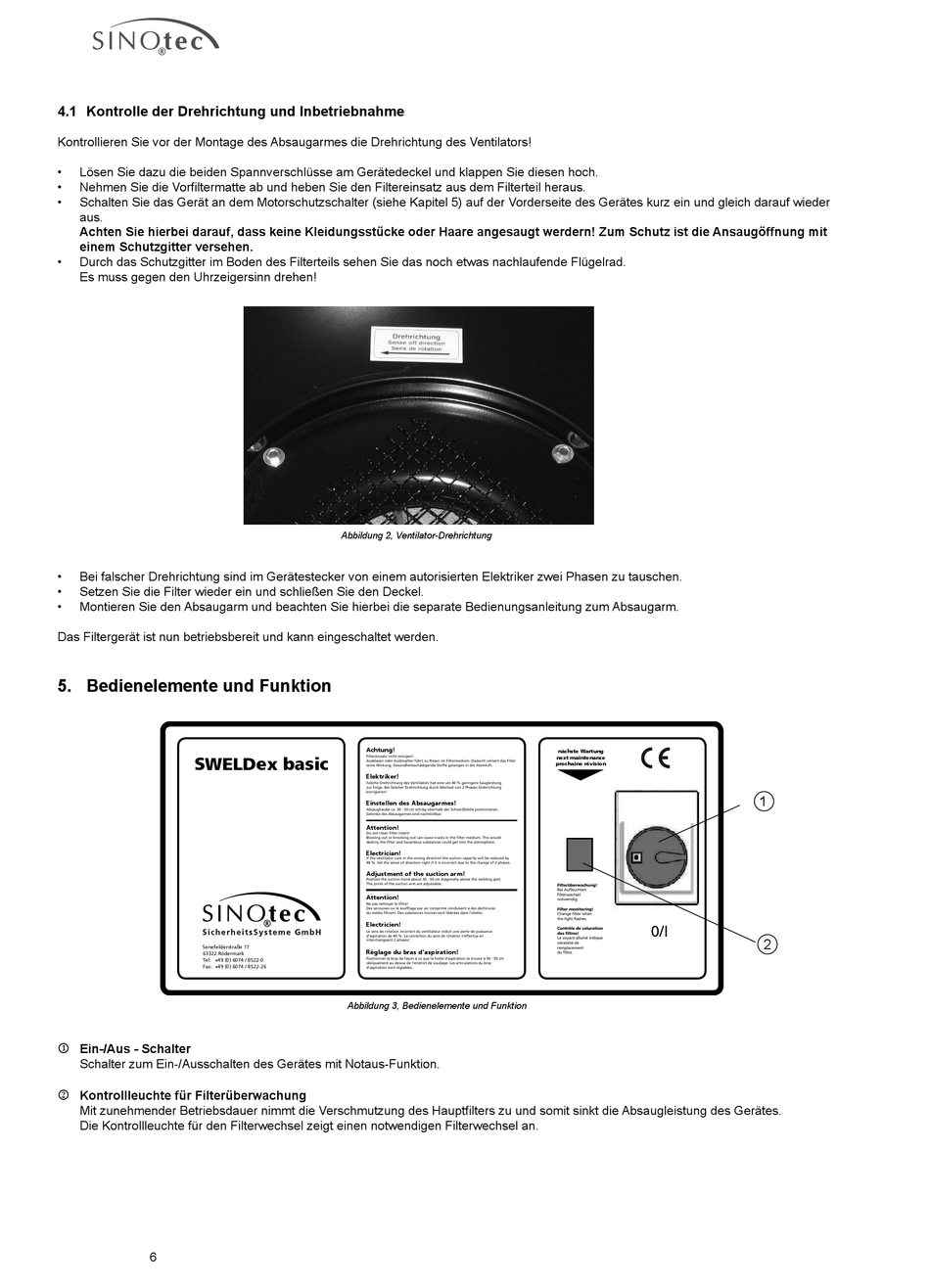

4.1 Kontrolle der Drehrichtung und Inbetriebnahme

Kontrollieren Sie vor der Montage des Absaugarmes die Drehrichtung des Ventilators!
• Lösen Sie dazu die beiden Spannverschlüsse am Gerätedeckel und klappen Sie diesen hoch.
• Nehmen Sie die Voriltermatte ab und heben Sie den Filtereinsatz aus dem Filterteil heraus.
• Schalten Sie das Gerät an dem Motorschutzschalter (siehe Kapitel 5) auf der Vorderseite des Gerätes kurz ein und gleich darauf wieder
aus.
Achten Sie hierbei darauf, dass keine Kleidungsstücke oder Haare angesaugt werdern! Zum Schutz ist die Ansaugöffnung mit
einem Schutzgitter versehen.
• Durch das Schutzgitter im Boden des Filterteils sehen Sie das noch etwas nachlaufende Flügelrad.
Es muss gegen den Uhrzeigersinn drehen!
• Bei falscher Drehrichtung sind im Gerätestecker von einem autorisierten Elektriker zwei Phasen zu tauschen.
• Setzen Sie die Filter wieder ein und schließen Sie den Deckel.
• Montieren Sie den Absaugarm und beachten Sie hierbei die separate Bedienungsanleitung zum Absaugarm.
Das Filtergerät ist nun betriebsbereit und kann eingeschaltet werden.

5. Bedienelemente und Funktion

SWELDex basic
Senefelderstraße 17
63322 Rödermark
Tel: +49 (0) 6074 / 8522-0
Fax: +49 (0) 6074 / 8522-26

Ein-/Aus - Schalter
Schalter zum Ein-/Ausschalten des Gerätes mit Notaus-Funktion.

Kontrollleuchte für Filterüberwachung
Mit zunehmender Betriebsdauer nimmt die Verschmutzung des Hauptilters zu und somit sinkt die Absaugleistung des Gerätes.
Die Kontrollleuchte für den Filterwechsel zeigt einen notwendigen Filterwechsel an.
6
Abbildung 2, Ventilator-Drehrichtung
Achtung!
Filtereinsatz nicht reinigen!
Ausblasen oder Ausklopfen führt zu Rissen im Filtermedium. Dadurch verliert das Filter
seine Wirkung. Gesundheitsschädigende Stoffe gelangen in die Atemluft.
Elektriker!
Falsche Drehrichtung des Ventilators hat eine um 40 % geringere Saugleistung
zur Folge. Bei falscher Drehrichtung durch Wechsel von 2 Phasen Drehrichtung
korrigieren!
Einstellen des Absaugarmes!
Absaughaube ca. 30 - 50 cm schräg oberhalb der Schweißstelle positionieren.
Gelenke des Absaugarmes sind nachstellbar.
Attention!
Do not clean filter insert!
Blowing out or knocking out can cause cracks in the filter medium. This would
destroy the filter and hazardous substances could get into the atmosphere.
Electrician!
If the ventilator runs in the wrong direction the suction capacity will be reduced by
40 %. Set the sense of direction right if it is incorrect due to the change of 2 phases.
Adjustment of the suction arm!
Position the suction hood about 30 - 50 cm diagonally above the welding spot.
The joints of the suction arm are adjustable.
Attention!
Ne pas nettoyer le filtre!
Des secousses ou le soufflage par air comprimé conduisent à des déchirures
du média filtrant. Des substances nocives sont libérées dans l'atelier.
Electricien!
Le sens de rotation incorrect du ventilateur induit une perte de puissance
d'aspiration de 40 %. La correction du sens de rotation s'effectue en
interchangeant 2 phases!
Règlage du bras d'aspiration!
Positionner le bras de façon à ce que la hotte d'aspiration se trouve à 30 - 50 cm
obliquement au dessus de l'endroit de soudage. Les articulations du bras
d'aspiration sont règlables.
Abbildung 3, Bedienelemente und Funktion
nächste Wartung
next maintenance
prochaine révision
Filterüberwachung!
Bei Aufleuchten
Filterwechsel
notwendig.
Filter monitoring!
Change filter when
the light flashes.
0/I
Contrôle de saturation
des filtres!
Le voyant allumé indique
nécessité de
remplacement
du filtre.
