- Seite 1 DE - Betriebs- und Wartungsanleitung - SWELDex basic GB - Instruction and maintenance manual - SWELDex basic...
-
Seite 3: Inhaltsverzeichnis
Allgemeiner Teil ..................2 1.1 Einleitung ....................2 1.2 Haftungsausschluss ................. 2 1.3 Copyright ....................2 Sicherheit ....................3 2.1 Sicherheitssymbole .................. 3 2.2 Allgemeine Sicherheitshinweise ............... 3 2.3 Besondere Sicherheitshinweise ............... 3 2.4 Bestimmungsgemäßer Einsatz ..............4 2.5 Unsachgemäßer Einsatz ................4 Verwendung und Wirkweise .............. -
Seite 4: Allgemeiner Teil

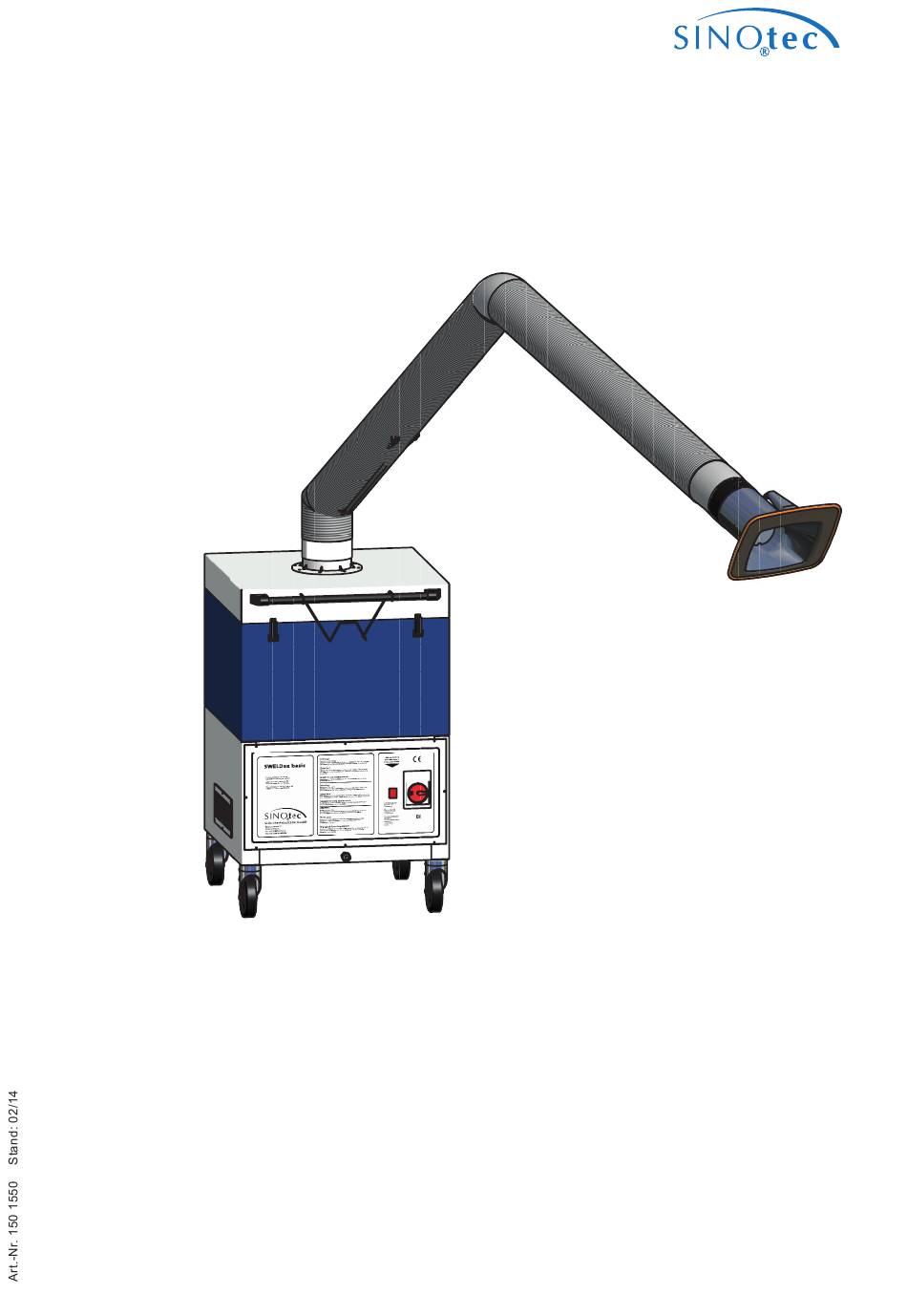

1. Allgemeiner Teil Fahrbare Geräte vom Typ SINOtec SWELDex basic sind für den lexiblen Einsatz an wechselnden Schweißplätzen konzipiert. Die einfache aber sehr robuste Stahlblechkonstruktion und die widerstandsfähige Pulverbeschichtung sprechen für den industriellen Einsatz. Ausgerüstet mit Absaugarmen in 2 m, 3 m oder 4 m Ausführung inklusive Absaughaube als Anbauteile bietet er große Reichweite und Flexibilität. -
Seite 5: Sicherheit
2. Sicherheit Zur Vermeidung von Unfällen sind die folgenden Sicherheitshinweise unbedingt zu beachten und einzuhalten. Nur so können Verletzungen, Beschädigungen von Sachen oder der Maschine selbst vermieden werden. 2.1 Sicherheitssymbole Die unten aufgeführten Sicherheitssymbole markieren in diesem Handbuch Tätigkeiten oder Umstände, bei denen erhöhte Vorsicht geboten ist. Die vorgeschlagenen Sicherheitsvorkehrungen und Sicherheitshinweise sind in jedem Fall zu beachten und einzuhalten. -
Seite 6: Bestimmungsgemäßer Einsatz
Betrieb: • Überprüfen Sie das Filtergerät regelmäßig auf Beschädigungen. • Betreiben Sie das Filtergerät nicht ohne bzw. mit defektem Filter. Verunreinigungen in der ausgeblasenen Luft führen zu Gesundheits- schäden! Darüber hinaus kann ein Betrieb ohne oder mit defektem Filter zu Funktionsstörungen des Filtergerätes führen. •... -
Seite 7: Verwendung Und Wirkweise
3. Verwendung und Wirkweise Der SINOtec SWELDex basic fahrbar ist zum vozugsweisen Absaugen und Filtern von Schweißrauch konzipiert, die bei verschieden Verfahren des Elektroden-Schweißens entstehen, außer für die Absaugung von Schweißrauch mit krebserzeugenden Anteilen (z.B. Edelstahl). Hierfür dürfen nur Geräte eingesetzt werden die nach DIN EN ISO 15012-1 zugelassen sind. -
Seite 8: Kontrolle Der Drehrichtung Und Inbetriebnahme
5. Bedienelemente und Funktion Achtung! nächste Wartung Filtereinsatz nicht reinigen! next maintenance SWELDex basic Ausblasen oder Ausklopfen führt zu Rissen im Filtermedium. Dadurch verliert das Filter prochaine révision seine Wirkung. Gesundheitsschädigende Stoffe gelangen in die Atemluft. Elektriker! Falsche Drehrichtung des Ventilators hat eine um 40 % geringere Saugleistung zur Folge. -
Seite 9: Einstellung Der Absaughaube Bzw. Des Absaugarms
6. Einstellung der Absaughaube bzw. des Absaugarms Der Absaugarm bzw. die Absaughaube ist so konstruiert, dass sie sich leicht mit einer Hand einstellen und nachführen lässt. Dabei hält die Absaughaube ihre justierte Position bei, ohne sich z.B. durch ihr Eigengewicht zu verstellen. Weiterhin ist sowohl die Absaughaube als auch der der Absaugarm um 360°... -
Seite 10: Entsorgungshinweise
Vorgehen beim Filterwechsel: • Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. • Öffnen Sie die Spannverschlüsse am Gehäusedeckel. • Klappen Sie mit einer Hand den Gerätedeckel hoch, während Sie mit der freien Hand den Absaugarm abstützen. Klappen Sie den Geräte- deckel soweit auf bis sich der der Absaugarm auf dem Boden abstützt. -
Seite 11: Monatliche Prüfung
Kontrollieren Sie die Dichtung am Gerätedeckel auf Beschädigungen. Sichtkontrolle, ggf. ist die Dichtung zu ersetzten. Die jährliche Sicherheitsüberprüfung bzw. Instandsetzungsarbeiten müssen durch den SINOtec-Service und nicht vom Benutzer selbst durch- geführt werden. Beachten Sie die Prüfplakette auf der Bedientafel des Filtergerätes bzgl. des nächsten Prüftermins. Wartungsarbeiten dürfen nur an einem gut belüfteteten und dafür vorgesehenen Bereich durchgeführt werden, damit keine nicht mit der Wartung beauftragten Personen... -
Seite 12: Lagerung
143 00 04 Handgriff 432 05 Netzkabel mit CEE-Stecker 124 01 04 * Bei Sondergeräten können die oben aufgeführten Ersatzteile abweichen. Sollten Sie ein Sondergerät einsetzen oder sich unsicher sein, dann wenden Sie sich bitte an den SINOtec-Service. Abbildung 5, Aufbau... - Seite 13 655 mm 655 mm 655 mm 655 mm Wartungstür Wartungstür 1025 mm 1025 mm Typenschild Typenschild Vorilter Vorfilter Rohlufteintritt Rohlufteintritt Hauptilter Hauptfilter Schaltkasten Schaltkasten Netzanschluss Netzanschluss...
-
Seite 14: Schaltplan
15. Schaltplan Schaltplan 1 Phasen Wechselstrom - 1 x 230 V / 50 Hz Legende L1 = Kontrollleuchte rot, 115 V RV = Vorwiderstand = 180 KΩ S1 = Motorschutzschalter 2,2 - 3,2 A S2 = Differenzdruckschalter... - Seite 15 Schaltplan 3 Phasen Drehstrom - 3 x 400 V / 50 Hz Legende L1 = Kontrollleuchte rot, 115 V RV = Vorwiderstand = 100 KΩ S1 = Motorschutzschalter 5,5 - 8,0 A S2 = Differenzdruckschalter...
