3. Verwendung und Wirkweise

Der SINOtec SWELDex basic fahrbar ist zum vozugsweisen Absaugen und Filtern von Schweißrauch konzipiert, die bei verschieden Verfahren
des Elektroden-Schweißens entstehen, außer für die Absaugung von Schweißrauch mit krebserzeugenden Anteilen (z.B. Edelstahl). Hierfür
dürfen nur Geräte eingesetzt werden die nach DIN EN ISO 15012-1 zugelassen sind.
Grundsätzlich ist das Gerät bei allen Arbeitsverfahren einsetzbar, bei denen nicht krebserzeugende partikelförmige Schadstoffe, also Rauche
und Stäube freigesetzt werden. Man sollte jedoch darauf achten, dass kein „Funkenregen" (z.B. von einem Schleifprozess) in das Filtergerät
eingesogen wird.
Die beim Arbeitsprozess freiwerdenden Schadstoffe werden beim angebauten Absaugarm von der Absaughaube des Armes erfasst. Sie gelan-
gen mit dem angesaugten Luftstrom in das Filtergerät und werden hier durch einen Vorilter und einen Hauptilter (Zwei-Stufen-Filtration) mit
einem Abscheidegrad von mehr als 99,9 % geleitet und gereinigt. Die gereinigte Luft wird von dem Ventilator angesaugt und in den Arbeitsraum
zurückgeführt.
Bei der Absaugung von Schweißrauch mit krebserzeugenden Anteilen (z.B. Edelstahl) dürfen entsprechend den
behördlichen Vorschriften nur nach DIN EN ISO 15012-1 geprüfte und hierfür zugelassene Geräte im sogenannten
Umluftverfahren betrieben werden.
Das hier beschriebene Gerät erfüllt diese Anforderungen nicht und darf daher nicht für die Absaugung bei solchen
Schweißprozessen eingesetzt werden!
Pos. Bezeichnung
Vorilter
1
Hauptilter
2
3 Ventilator
Ausblasöffnung (beidseitig)
4
4. Vorbereitende Maßnahmen und Inbetriebnahme
• Beachten Sie die Angaben auf dem Typenschild.
• Schließen Sie das Filtergerät über den CEE-Stecker an das Stromversorgungsnetz an.
• Achten Sie darauf, dass die abgesaugte Luft an der Ausblasöffnung frei ausströmen kann.
• Um die Standsicherheit des Gerätes zu erhöhen, sind die vier Lenkrollen nach außen zu schwenken und die Bremsen an den vorderen
Lenkrollen zu betätigen.
Der Anschluss von der Schweißstromquelle (UVV VBG 15 §43 Abs. 1) ist so auszuführen, dass kein vaga-
bundierender Schweißstrom (Fehlerstrom) über den Schutzleiter des Schweißrauchabscheiders ließt. Ein
ordnungsgemäßes Errichten und Trennen des Schweißstromkreises wird erfüllt, wenn die Schweißstromquelle
erst eingeschaltet wird, nachdem alle Anschlüsse im Schweißstromkreis hergestellt sind und abgeschaltet werden,
bevor Anschlüsse im Schweißstromkreis getrennt werden. Es ist auch darauf zu achten, dass die Schweißstrom-
rückleitung zwischen Werkstück und Schweißmaschine einen geringen Widerstand aufweist und Verbindungen
zwischen Werkstück und Schweißrauchabscheider vermieden werden.
1
2
3
4

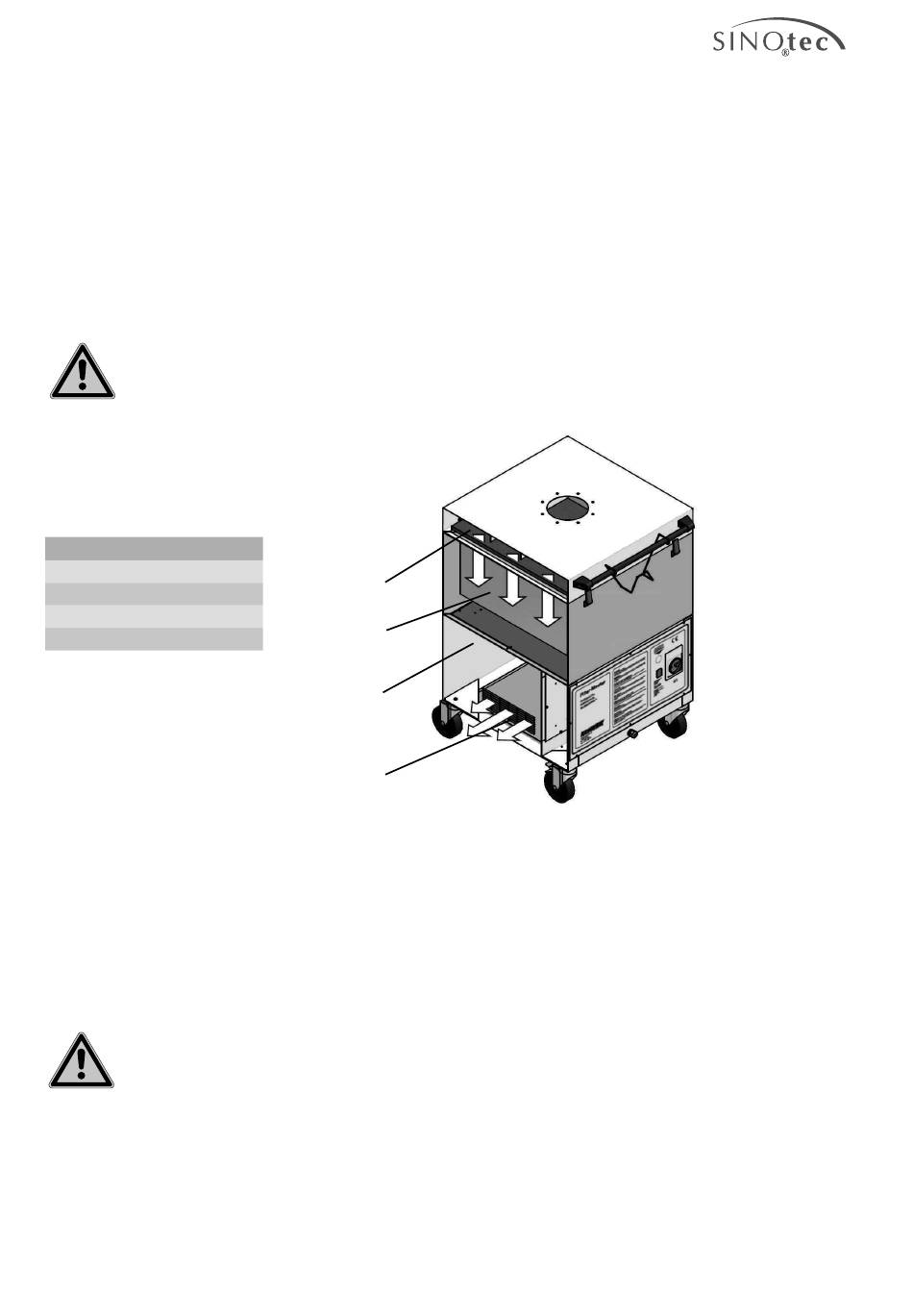

Abbildung 1, Luftführung
5
