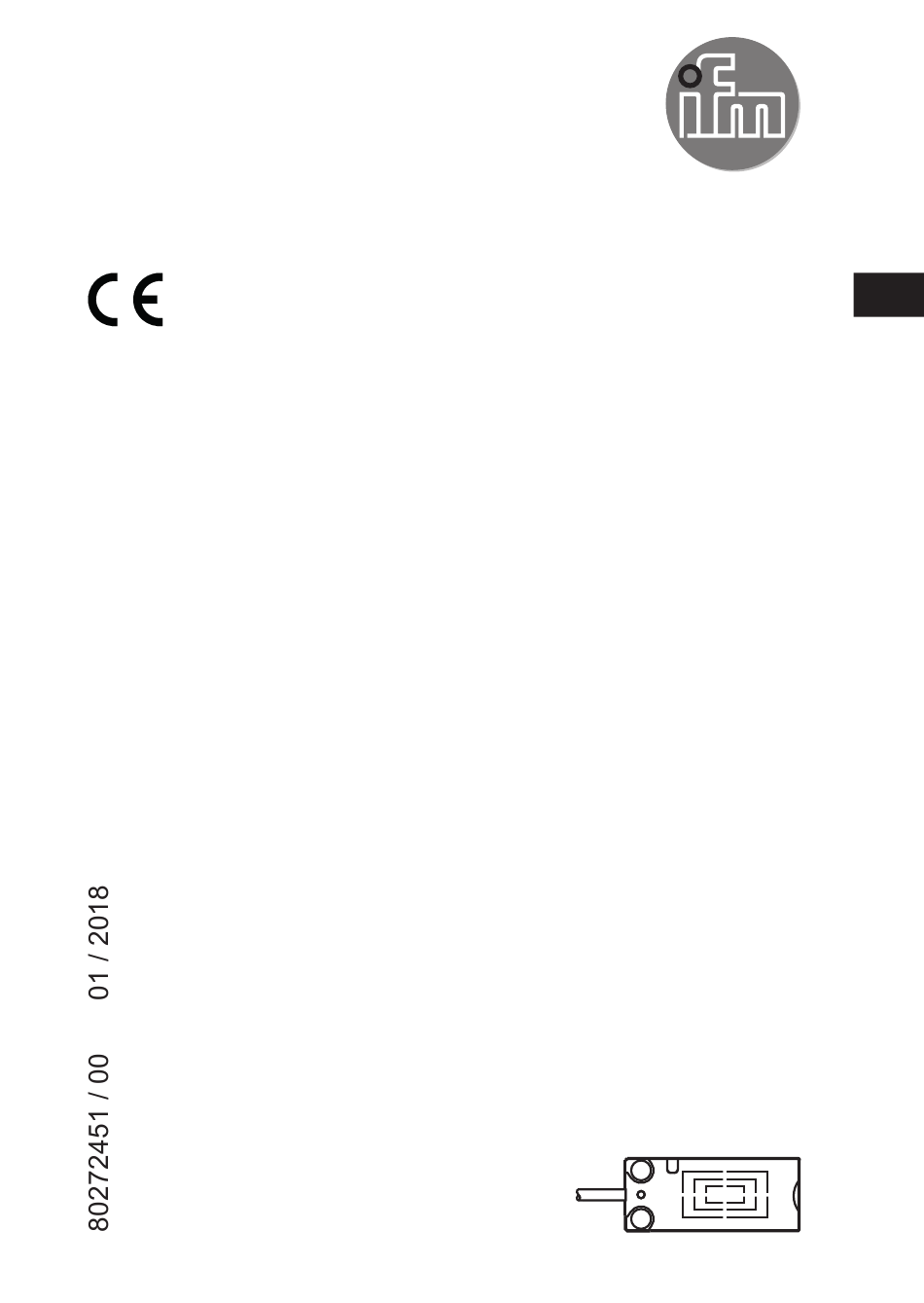

Montageanleitung
DE
RF-Identifikationssystem
Schreib-/Lesekopf
DTI515
DTI516

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm DTI515

  • Seite 1 Montageanleitung RF-Identifikationssystem Schreib-/Lesekopf DTI515 DTI516...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole ������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Allgemein ������������������������������������������������������������������������������������������������������4 2�2 Funkanlagen �������������������������������������������������������������������������������������������������5 2�3 Störung elektronischer und medizinischer Geräte ����������������������������������������5 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������5 4�1 Funktionsweise ���������������������������������������������������������������������������������������������5 4�2 Übersicht ������������������������������������������������������������������������������������������������������6 5 Montage ���������������������������������������������������������������������������������������������������������������6 5�1 Generelle Montagehinweise �������������������������������������������������������������������������6 5�2 Hinweise zur ID-TAG Montage ���������������������������������������������������������������������6 5�3 Vermeidung von Störungen ��������������������������������������������������������������������������7...
  • Seite 3 12�1 Funkzulassungen �������������������������������������������������������������������������������������13 12�1�1 Übersicht ������������������������������������������������������������������������������������������13 12�1�2 Europa ����������������������������������������������������������������������������������������������13 12�1�3 USA ��������������������������������������������������������������������������������������������������13 12�1�4 Kanada ���������������������������������������������������������������������������������������������14 12�1�5 Taiwan ����������������������������������������������������������������������������������������������14 12�1�6 Australien ������������������������������������������������������������������������������������������14 12�1�7 EU-Konformitätserklärung ����������������������������������������������������������������14...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung Dieses Dokument ist Bestandteil des Gerätes und enthält Angaben zum korrekten Umgang mit dem Produkt� Dieses Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann�...
  • Seite 5: 2�2 Funkanlagen

    ► Das Gerät in der Nähe medizinischer Geräte ausschalten� ► Bei Störungen sich ggf� beim Hersteller des jeweiligen Gerätes informieren� 3 Bestimmungsgemäße Verwendung In Verbindung mit dem IO-Link-Master dient der Schreib-/Lesekopf DTI515/DTI516 zum berührungslosen Lesen und Schreiben systemkonformer RFID-Transponder (ID-TAGs)�...
  • Seite 6: 4�2 Übersicht

    4.2 Übersicht Art�-Nr�: DTI515 / DTI516 Funktion: Lese-/Schreibkopf Typbezeichnung: DTRHF KQRWIOUS03 Arbeitsfrequenz: 13,56 MHz Bauform: Quaderförmig Max� Sendeleistung: 200 mW 5 Montage 5.1 Generelle Montagehinweise Bei der Montage von mehreren Systemen die Mindestabstände zwischen den Lese-/Schreibköpfen beachten� Der bündige Einbau eines Lese-/Schreibkopfes in Metall verringert den Lese-/Schreibabstand�...
  • Seite 7: 5�3 Vermeidung Von Störungen

    5.3 Vermeidung von Störungen Das Gerät erzeugt ein moduliertes elektrisches Feld mit einer Frequenz von 13,56 MHz� Um Störungen der Datenkommunikation zu vermeiden, dürfen in der Nähe keine anderen Geräte betrieben werden, die in diesem Frequenzband Störabstrahlungen erzeugen� Zu diesen Geräten gehören beispielsweise Frequenzumrichter und Schaltnetzteile�...
  • Seite 8: 5�6 Montage An Bypassrohren Mit Montageadapter

    Abbildung B ► Gerät mit den beiliegenden Befestigungsschrauben (3) am Adapter befestigen� Abbildung C ► Montageadapter inklusive eingebautem Gerät mit geeigneten Befestigungsschrauben (4) in gewünschter Höhe am Behälter befestigen� Das Gerät kann in beide Richtungen in den Montageadapter E12153 eingesetzt werden� 5.6 Montage an Bypassrohren mit Montageadapter Der Montageadapter ist als Zubehör verfügbar (Bestellnummer E12163)�...
  • Seite 9: 5�7 Montage Ohne Montageadapter

    5.7 Montage ohne Montageadapter ► Gerät mit geeigneten Befestigungs schrauben oder mit ge eig netem Kleber am vorgesehenen Montageort befestigen� ► Aussparungen wie abgebildet ausrichten� 5.8 Montageabstände Betriebsart Abstand seitlich (A) Abstand frontal (B) Lesen und Schreiben ≥ 100 mm ≥...
  • Seite 10: 5�9 Positionierung Der Id-Tags

    Die elektrische Versorgung darf nur über PELV-/SELV-Stromkreise erfolgen� ► Stromversorgung vor elektrischen Anschluss spannungsfrei schalten� 6.1 Anschlussbelegung ► Das Gerät über die M12-Steckverbindung mit dem IO-Link-Master verbinden� > Die Spannungsversorgung erfolgt durch den IO-Link-Master� IO-Link Eine Auswahl an Kabeldosen ist im Internet abrufbar unter: www�ifm�com...
  • Seite 11: 6�2 Culus

    Kein ID-TAG im Feld oder fehlerhafter ID-TAG im Feld oder ungültiger ID-TAG im Feld grün + gelb BLINKT IM WECHSEL Gerätefehler 8 Betrieb Die Konfiguration des Schreib-/Lesekopfes erfolgt über den IO-Link-Master� Wei- tere Hinweise zum Betrieb finden Sie im zugehörigen Handbuch: www�ifm�com...
  • Seite 12: Maße

    9 Maße 9.1 Bemaßung Bohrlöcher Montageadapter 9.2 Bemaßung Bohrlöcher Gerät 10 Technische Daten Die Datenblätter sind im Internet abrufbar unter: www�ifm�com...
  • Seite 13: Wartung, Instandsetzung, Entsorgung

    2� dieses Gerät muss empfangene Störungen jeglicher Art tolerieren, darunter auch solche, die den Betrieb beeinträchtigen können� Änderungen oder Umbauten an diesem Gerät, die nicht ausdrücklich von ifm genehmigt worden sind, können ein Erlöschen der FFC-Betriebsgenehmigung zur Folge haben� HINWEIS: Dieses Gerät wurde getestet und erfüllt die Bestimmungen hinsichtlich der Beschränkungen für digitale Geräte der Klasse A gemäß...
  • Seite 14 Rahmen von legaler Kommunikation und von ISM-Funkgeräten empfangenen Störungen akzeptieren� 12.1.6 Australien Verwendung in Australien: 12.1.7 EU-Konformitätserklärung Hiermit erklärt die ifm electronic GmbH, dass der Funkanlagentyp DTI515 / DTI516 der Richtlinie 2014/53/EU entspricht� Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www�ifm�com�...
