Elektronische Sicherungen, Standard DF11xx DF12xx DF25xx 1 Vorbemerkung Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen...
DF11xx DF12xx DF25xx Elektronische Sicherungen, Standard 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen.
Elektronische Sicherungen, Standard DF11xx DF12xx DF25xx 3 Bestimmungsgemäße Verwendung Elektronischer Überstromschutz für primär getaktete 24 V DC Schaltnetzteile. Ein Kopfmodul wird mit mindestens einem Sicherungsmodul kombiniert und optional durch Einspeise- / Rückspeise- / Potentialmodule ergänzt.
DF11xx DF12xx DF25xx Elektronische Sicherungen, Standard 4 Funktion Die Sicherungsmodule sind sowohl mit festen als auch mit einstellbaren Stromstärken verfügbar und mit einem Fail-Safe-Element (integrierte Schmelzsicherung) ausgestattet. Kopfmodul ● — Sicherungsmodul — ● Schnittstelle — — IO-Link max. Anzahl Sicherungsmodu- — le pro Kopfmodul Elektrische Daten Eingangsspannung...
Elektronische Sicherungen, Standard DF11xx DF12xx DF25xx 5 Montage u Die Geräte auf eine 35 mm Tragschiene montieren. Tragschiene Kontakthebel Einbaubereich Betätigungsbereich Abb. 1: Beispiel Sicherungsmodul DF12xx...
DF11xx DF12xx DF25xx Elektronische Sicherungen, Standard 6 Elektrischer Anschluss u Leitungen entsprechend dem Ein- und Ausgangsstrom dimensionieren. u Leiter gemäß Geräteaufdruck direkt in die Klemmen stecken. Art.-Nr. Klemmen Potential Querschnitt [mm²] Abisolierlänge [mm] DF11xx 24 V DC Einspeisung 0,5...10 0,14...2,5 8…10 13-14 Schließer 0,14...2,5...

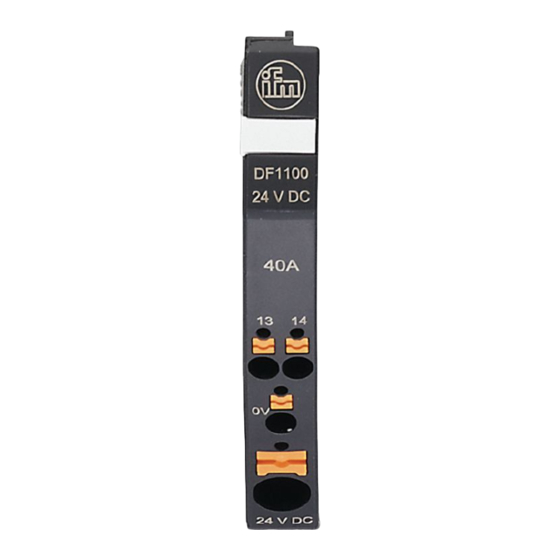

Elektronische Sicherungen, Standard DF11xx DF12xx DF25xx 7 Bedien- und Anzeigeelemente Abb. 2: Beispiel Kopfmodul DF11xx Abb. 3: Beispiel Sicherungsmodul DFx2xx Beschriftungsfeld Beschriftungsfeld Push-In Klemmen Schaltausgang 13/14 ON/OFF/Reset-Taster und Status-LED (Kanal 2) Push-In Klemme 0 V ON/OFF/Reset-Taster und Status-LED (Kanal 1) Push-In Klemme 24 V DC Push-In Klemmen Ausgänge 1/2 7.1 Sicherungsmodule DF12xx Die unterschiedlichen Betriebszustände der Sicherungsmodule werden durch die Status-LED...
DF11xx DF12xx DF25xx Elektronische Sicherungen, Standard 7.3 Einstellung des Nennstroms Nur bei Sicherungsmodulen mit einstellbarem Nennstrom. u ON/OFF/Reset-Taster des gewünschten Kanals min. 5 Sekunden drücken. w Die Status-LED des gewählten Kanals blinkt 1 x rot. w Die Status-LED blinkt langsam grün, maximal 10 x, danach 1 x rot. u Den ON/OFF/Reset-Taster dieses Kanals drücken, wenn die LED den gewünschten Nennstromwert signalisiert (nach dem 1.
Elektronische Sicherungen, Standard DF11xx DF12xx DF25xx 8 Wartung, Instandsetzung und Entsorgung Der Betrieb des Geräts ist wartungsfrei. Das Gerät darf nur vom Hersteller repariert werden. u Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen. Reinigung: u Das Gerät von der Spannungsversorgung trennen. u Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Mikrofasertuch entfernen.
