2.5
Typschild
Wenn Sie bei Fragen zu diesem Produkt mit dem Herstel-
ler Kontakt aufnehmen, nennen Sie stets die Angaben
auf dem Typschild. Mit Hilfe dieser Angaben können wir
schnell und zielgerichtet reagieren.
Die Angaben auf dem Typschild sind maßgebend und zu
beachten!
Auf dem Typschild finden Sie Angaben zu Seriennummer, Leistungs-
daten und Zulassungsdaten.
2.6
Produktbeschreibung

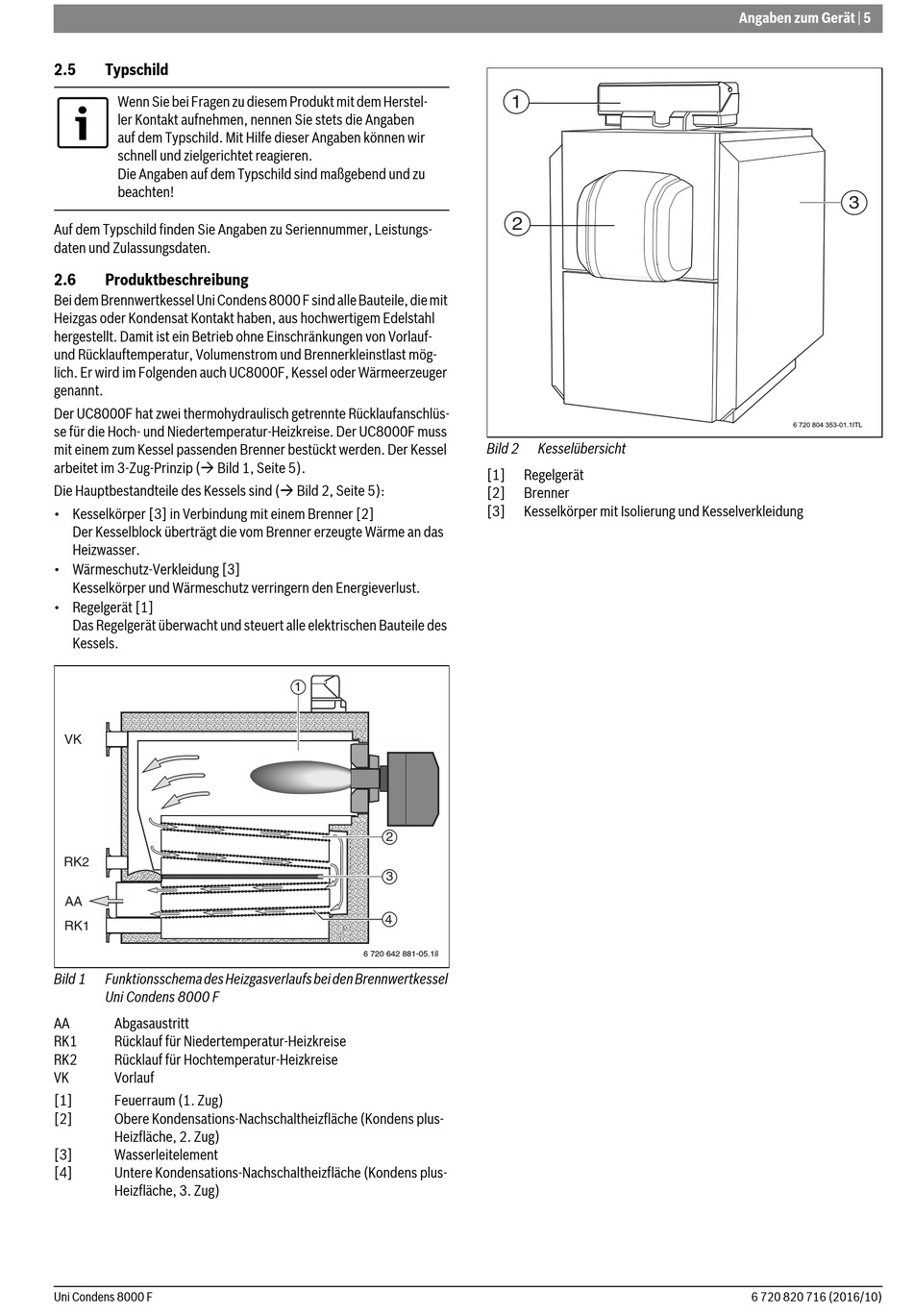

Bei dem Brennwertkessel Uni Condens 8000 F sind alle Bauteile, die mit
Heizgas oder Kondensat Kontakt haben, aus hochwertigem Edelstahl
hergestellt. Damit ist ein Betrieb ohne Einschränkungen von Vorlauf-
und Rücklauftemperatur, Volumenstrom und Brennerkleinstlast mög-
lich. Er wird im Folgenden auch UC8000F, Kessel oder Wärmeerzeuger
genannt.
Der UC8000F hat zwei thermohydraulisch getrennte Rücklaufanschlüs-
se für die Hoch- und Niedertemperatur-Heizkreise. Der UC8000F muss
mit einem zum Kessel passenden Brenner bestückt werden. Der Kessel
arbeitet im 3-Zug-Prinzip ( Bild 1, Seite 5).
Die Hauptbestandteile des Kessels sind ( Bild 2, Seite 5):
• Kesselkörper [3] in Verbindung mit einem Brenner [2]
Der Kesselblock überträgt die vom Brenner erzeugte Wärme an das
Heizwasser.
• Wärmeschutz-Verkleidung [3]
Kesselkörper und Wärmeschutz verringern den Energieverlust.
• Regelgerät [1]
Das Regelgerät überwacht und steuert alle elektrischen Bauteile des
Kessels.
VK
RK2
AA
RK1
Bild 1
Funktionsschema des Heizgasverlaufs bei den Brennwertkessel
Uni Condens 8000 F
AA
Abgasaustritt
RK1
Rücklauf für Niedertemperatur-Heizkreise
RK2
Rücklauf für Hochtemperatur-Heizkreise
VK
Vorlauf
[1]
Feuerraum (1. Zug)
[2]
Obere Kondensations-Nachschaltheizfläche (Kondens plus-
Heizfläche, 2. Zug)
[3]
Wasserleitelement
[4]
Untere Kondensations-Nachschaltheizfläche (Kondens plus-
Heizfläche, 3. Zug)
Uni Condens 8000 F
1
2
3
4
6 720 642 881-05.1il
1
2
Bild 2
Kesselübersicht
[1]
Regelgerät
[2]
Brenner
[3]
Kesselkörper mit Isolierung und Kesselverkleidung
Angaben zum Gerät | 5
3
6 720 804 353-01.1ITL
6 720 820 716 (2016/10)
