Vorbereitung / Preparation
4
Vorbereitung
4.1

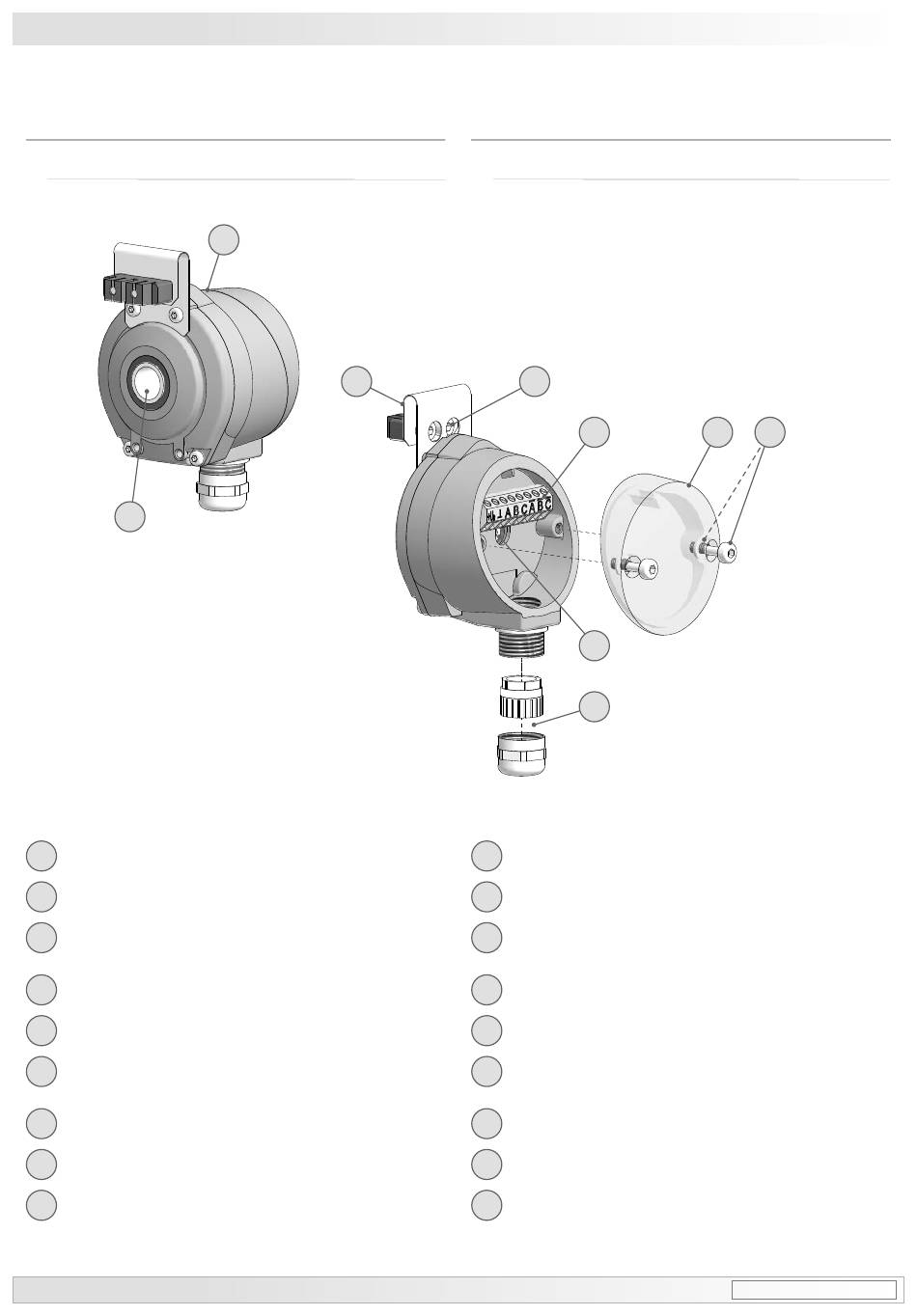

Lieferumfang
2
Gehäuse
1
Einseitig offene Hohlwelle
2
Drehmomentblech mit Klemmvorrichtung
3
(Spreizdübel)
Ejot-DG-Schraube 40x12 mm
4
Abdeckhaube
5
Befestigungsschraube M4x14 mm, ISO 4762
6
mit Schraubensicherung
Ejot-SF-Schraube M4x14 mm
7
Anschlussklemmen, siehe Abschnitt 7.3.
8
Kabelverschraubung PG 9/11
9
für Kabel ø5...10 mm
7
1
3
4
Preparation
4.1
Scope of delivery
4
8
7
9
Housing
1
Blind hollow shaft
2
Torque sheet with clamping device
3
(expanding dowel)
Ejot DG screw 40x12 mm
4
Cover
5
Fixing screw M4x14 mm, ISO 4762
6
with screw locking
Ejot SF screw M4x14 mm
7
Connecting terminal, see section 7.3.
8
Cable gland PG 9/11
9
for cable ø5...10 mm
Baumer_HOG70_II_DE-EN (18A1)
5
6
MB111 - 11055721
