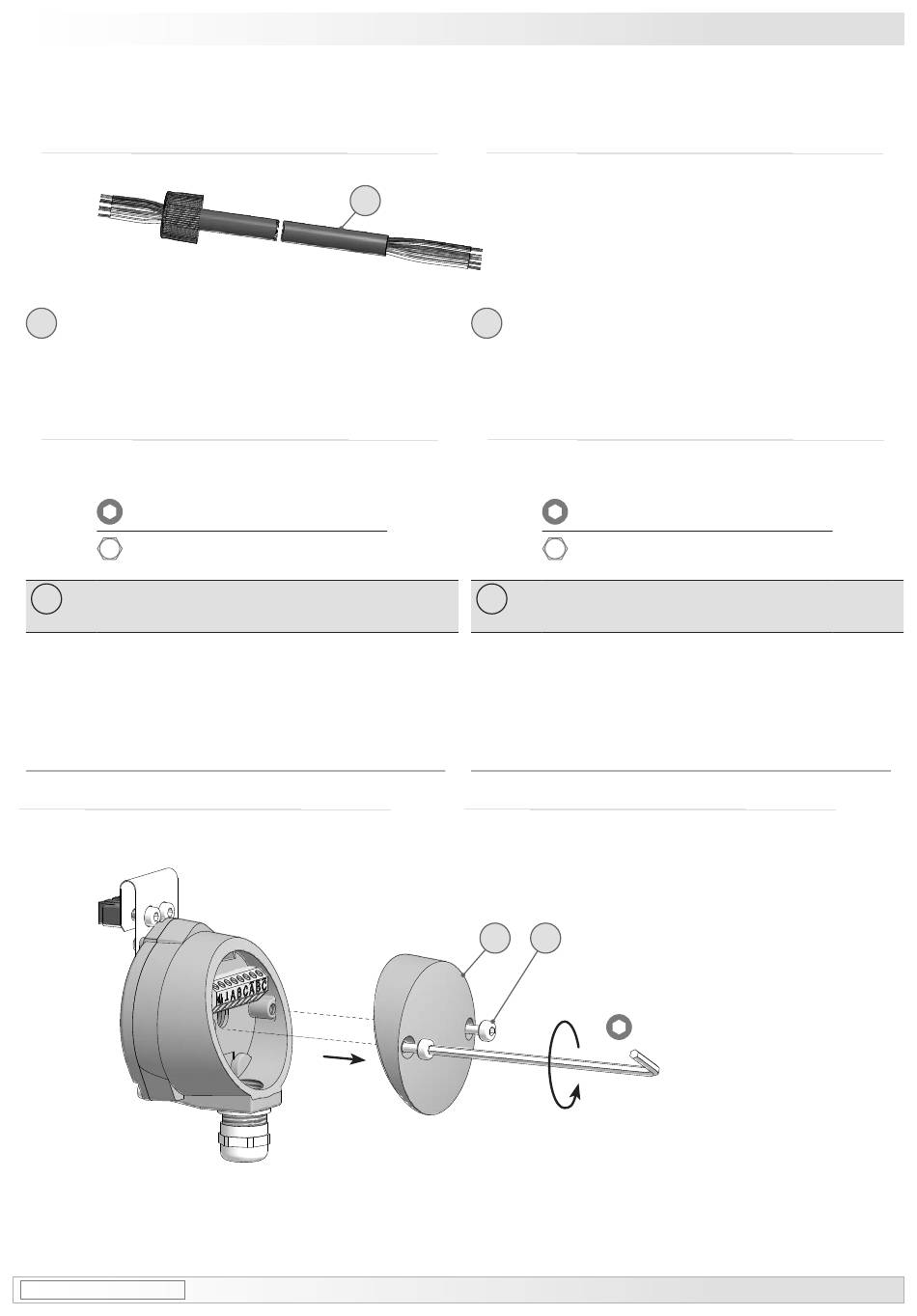

Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten); Erforderliches Werkzeug (Nicht Im Lieferumfang Enthalten); Montage; Schritt 1 - Baumer HOG 70 Montage- Und Betriebsanleitung

4.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
Sensorkabel HEK 8, als Zubehör erhältlich,
10
siehe Abschnitt 7.4.
4.3 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
3 mm
17 mm
Werkzeugset als Zubehör erhältlich:
11
Bestellnummer 11068265
5

Montage

5.1

Schritt 1

* Siehe Seite 7
See page 7
MB111 - 11055721
Baumer_HOG70_II_DE-EN (18A1)
Vorbereitung - Montage / Preparation - Mounting
4.2
10
Connecting cable HEK 8, available as acces-
10
sory, see section 7.4.
4.3
11
5
5.1
*
5
Required for mounting
(not included in scope of delivery)
Required tools
(not included in scope of delivery)
3 mm
17 mm
Tool kit available as accessory:
Order number 11068265

Mounting

Step 1

*
6
3 mm
4-5
8
