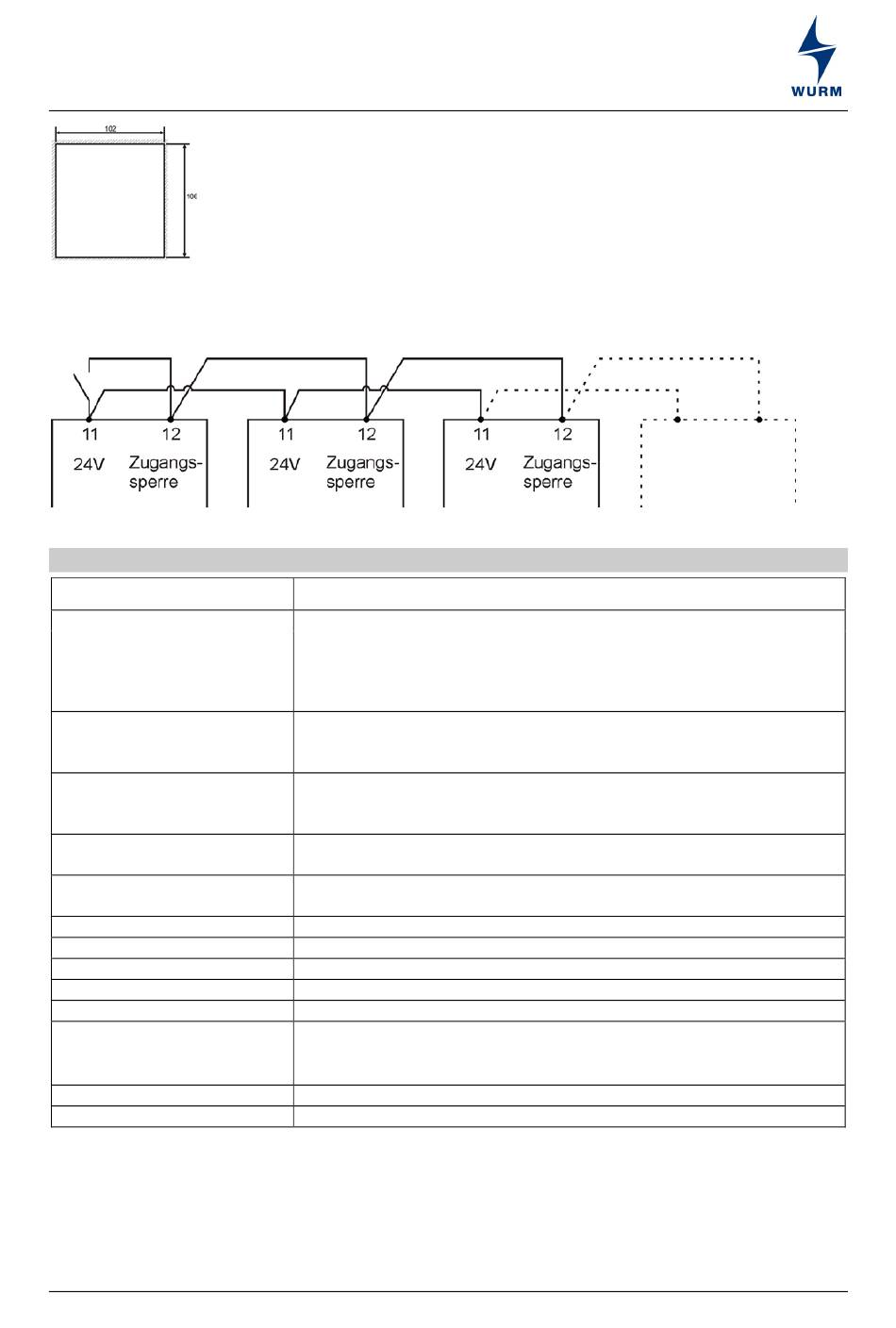

Produktinformation
Einbauausschnitt für Einzelmontage
Verdrahtung und Freischaltung mehrerer Hauptmodule
Technische Daten
Versorgungsspannung
Anzeigen
Kommunikation
Kommunikationsbus
Kommunikation Feldbus
Digitale Eingänge
Digitale Ausgänge
Abmessungen
Gehäuse
Befestigung
Umgebungstemperatur
Gewicht
CE-Konformität
Gültigkeit ab
Seite 4 von 4
230V~, +10% / -15%, 50Hz, max. 13VA
Grafikdisplay mit Hintergrundbeleuchtung
4 x gelbe LED Menüauswahl
1 x rote LED bei Störung blinkend
1 x gelbe LED für Betriebszustand Kommunikationsbus
1 x gelbe LED für Betriebszustand Feldbus
3-Leiter CAN-Bus-Schnittstelle, geschirmt, galvanisch getrennt,
Push-In-Klemmen 2,5 mm² und RJ45-Buchse, schaltbarer
Abschlusswiderstand
3-Leiter CAN-Bus-Schnittstelle, geschirmt, galvanisch getrennt,
Push-In-Klemmen 2,5 mm² und RJ45-Buchse, schaltbarer
Abschlusswiderstand
6 x 24V=, eigenversorgt, ca. 5mA je Eingang, Push-In-Klemmen
2,5mm²
8 x Schließerkontakt mit gemeinsamer Versorgung, 1A,
Bemessungsspannung 230V~, Push-In-Klemmen 2,5mm²
(BxHxT) 109 x 109 x 92mm
Kunststoff, Folie
Im Einbaurahmen MGR, Einzelmontage mit ZEM
Betrieb: 0...+50°C, Lagerung: -25...+70°C
Ca. 650g
EG-Konformität gemäß
− 2004/108/EG (EMV-Richtlinie)
− 2006/95/EG (Niederspannungsrichtlinie)
RoHS
Version 2.5
Technische Änderungen vorbehalten
HCO2_PI_2015-08_DE
