REGLAGE DU DOSSIER PNEUMATIQUE
Outils nécessaires :
Clé 1/2"
Procédure de réglage :
1. Pour faciliter l'accès, mettre le dossier à 75 degrés.
N.B.
Avant de poursuivre la procédure de réglage du dossier, assurez-vous que le vérin pneumatique (élément
A) est entièrement vissé dans le joug (élément B) de manière à ce que les filets ne soit pas visibles sur l'axe
du vérin. Si des filets sont visibles, utiliser la clé Allen 3/32" pour enlever la vis d'arrêt (élément C) situé au
centre du joug puis enlever le clip en E et la goupille (éléments D & E) qui retiennent le fond du vérin pneumati‐
que. Visser complètement l'axe du vérin (élément A) dans le joug (élément B). Remettre en place le clip E
et la goupille (éléments D & E) puis la vis d'arrêt (élément C) en y appliquant de la Locktite.
2. A l'aide la clé 1/2", desserrer l'écrou à six pans (élément F) situé sur le pivot de dossier (élément J) tout
en tenant la vis d'arrêt (élément H) fixée au pivot.
3. A l'aide de la clé Allen 5/32", tourner la vis d'arrêt (élément H) jusqu'à ce qu `il n'y ait plus de jeu entre
la poignée de déblocage du dossier (élément K) et le bouton de déblocage du vérin pneumatique.
4. S'assurer que le dossier peut se mouvoir de la position horizontale jusqu'à au moins 75 degrés. Si ce
n'est pas le cas, tourner la vis d'arrêt (élément H) de ½ tour dans le sens des aiguilles d'une montre. Répé‐
ter cette opération jusqu'à obtenir au moins 75 degrés de déplacement.
5. Abaisser le dossier à un angle de 5–10 degrés et relâcher la poignée. Appliquer une force vers le bas
de 50 libres environ jusqu'à l'extrémité du dossier. Si le dossier dévie vers le bas, tourner la vis d'arrêt
(élément H) dans le sens inverse des aiguilles d'une montre. Répéter cette opération jusqu'à ce que le
dossier ne dévie pas vers le bas.
6. A l'aide de la clé 1/2", serrer l'écrou à six pans (élément F) tout en tenant la vis d'arrêt (élément H) fixée
au pivot.
D
E
All manuals and user guides at all-guides.com
Entretien préventif
Clé Allen 5/32"
A
H
F

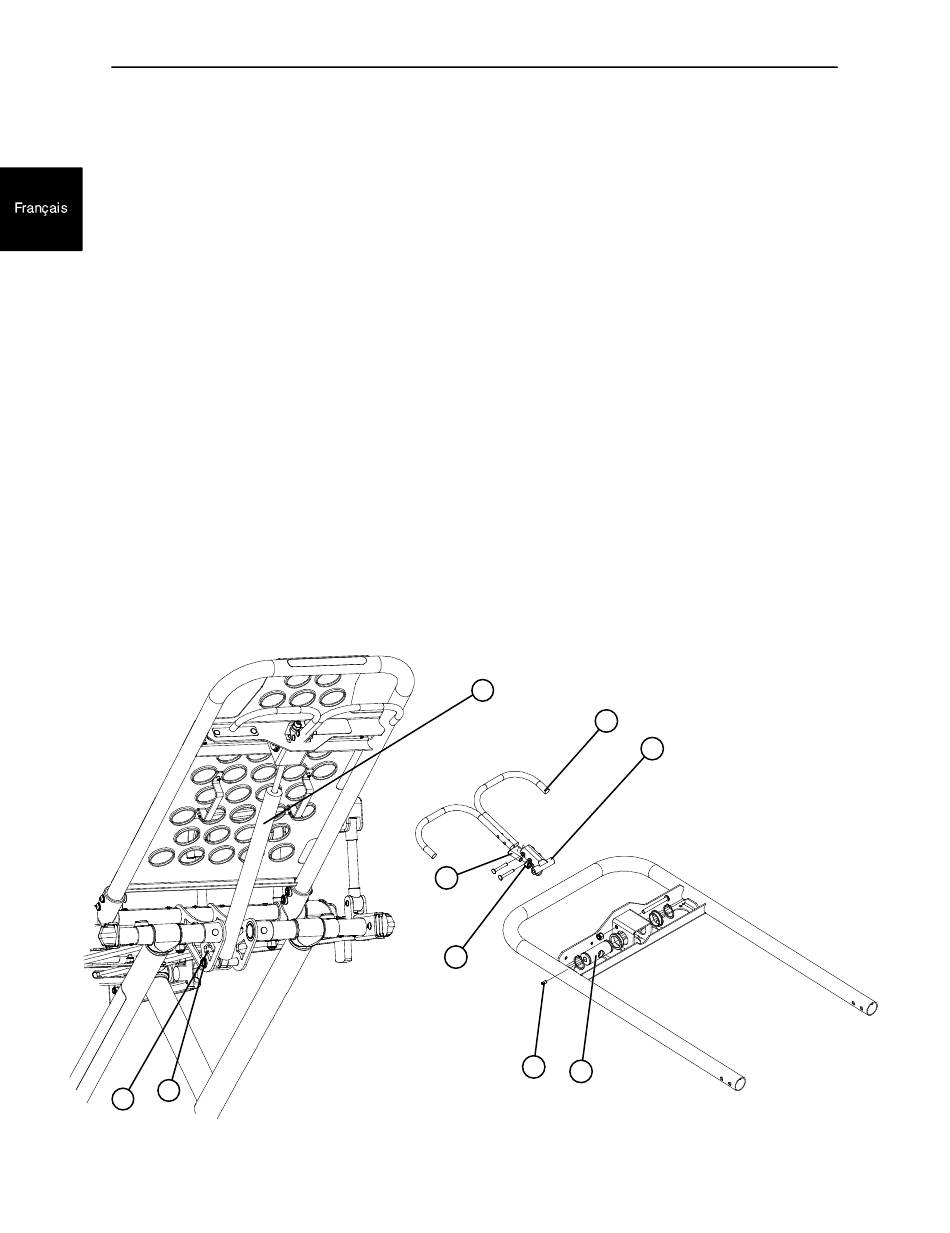

Figure 38 – Vérin pneumatique et étrier Fowler
2-38
Locktite
Clé Allen 3/32"
K
J
C
B
