Installazione del gancio di sicurezza nel veicolo

CoNfIgurAzIoNe del veIColo
Secondo la norma federale statunitense KKK-A-1822, l'altezza del paraurti del veicolo deve essere equidistante ± 5 cm
dal pavimento del veicolo e da terra, mentre la distanza fra questi ultimi definisce l'altezza del piano del veicolo. Il
paraurti deve avere una profondità minima di 13 cm e massima di 25 cm. Se la profondità del paraurti supera i 18 cm,
il paraurti deve potere essere retratto. L'installazione del gancio di sicurezza in qualsiasi veicolo conforme a questa
norma federale statunitense crea spazio sufficiente per consentire al carrello della barella di abbassarsi fino alla
completa estensione. La barella è compatibile con piani di tutte le altezze (vedere le specifiche relative all'altezza di
caricamento massima), purché il veicolo soddisfi i requisiti indicati nella norma federale statunitense KKK-A-1822.
Altezza del piano del veicolo
ATTeNzIoNe
• Prima dell'uso, impostare l'altezza di caricamento della barella in base all'altezza del fermo.
• Il gancio di sicurezza deve essere installato da un meccanico abilitato pratico di allestimento di autoambulanze.
Prima di installare il gancio di sicurezza, rivolgersi al produttore del veicolo e accertarsi che tale installazione non
danneggi né ostacoli l'impianto dei freni, dell'ossigeno o del carburante, il serbatoio del carburante o il cablaggio
elettrico del veicolo.
ArTIColI NeCeSSArI per l'INSTAllAzIoNe del gANCIo dI SICurezzA (NoN forNITI)
(2) Brugole da 1/4 di pollice-20, grado 5*
(2) Brugole piatte da 1/4 di pollice-20, grado 5*
(2) Rondelle piatte
(2) Rondelle di bloccaggio
(2) Dadi da 1/4 di pollice-20
* La lunghezza delle brugole dipende dallo spessore del pavimento del veicolo. Usare viti di lunghezza sufficiente a
penetrare completamente nel pavimento del compartimento sanitario, in una rondella e in un dado di almeno due filetti
completi.
All manuals and user guides at all-guides.com
4- - 11

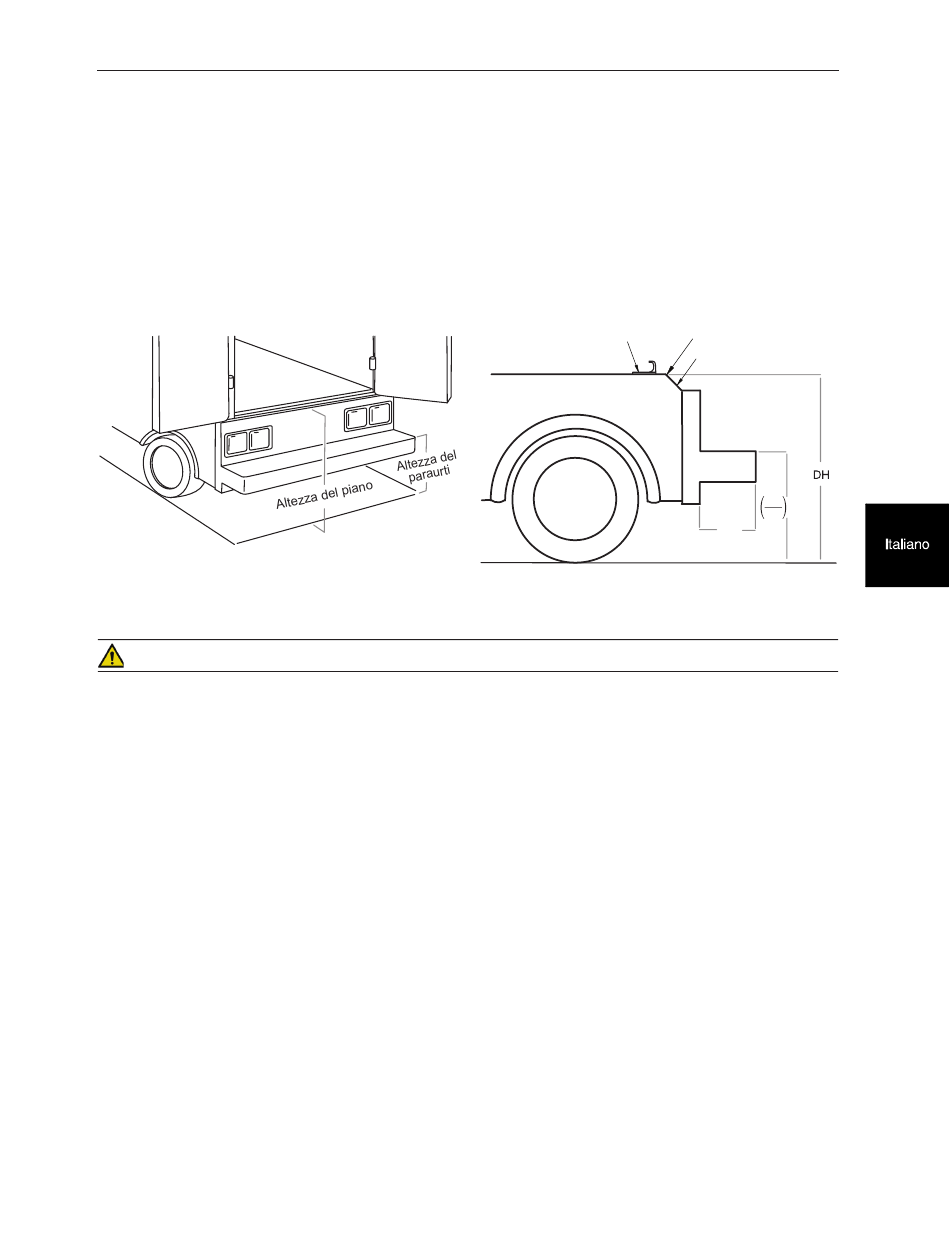

Margine della soglia
Gancio di sicurezza
Soglia
Altezza del piano (DH)
Altezza del paraurti
Profondità
del paraurti
25 cm
max
Altezza del piano del veicolo
DH
±5 cm
