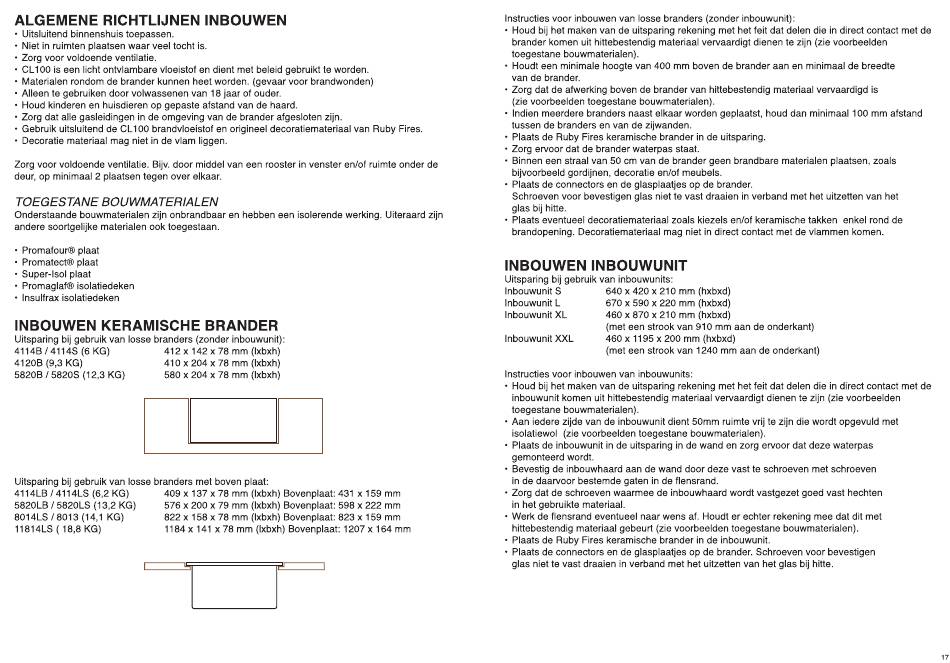

ALGEMENE RICHTLIJNEN
• Uitsluitend binnenshuis toepassen.
• Niet in ruimten plaatsen waar veel tocht is.
• Zorg voor voldoende ventilatie.
• CLIOO is een licht ontvlambare vloeistof en dient met beleid gebruikt te worden.
• Materialen rondom de brander kunnen heet worden. (gevaar voor brandwonden)
• Alleen te gebruiken door volwassenen van 18 jaar of ouder.
• Houd kinderen en huisdieren op gepaste afstand van de haard.
• Zorg dat alle gasleidingen in de omgeving van de brander afgesloten zijn.
• Gebruik uitsluitend de CLIOO brandvloeistof en origineel decoratiemateriaal
• Decoratie materiaal mag niet in de Vlam liggen.
Zorg voor voldoende ventilatie. Bijv. door middel van een rooster in venster en/of ruimte onder de
deur, op minimaal 2 plaatsen tegen over elkaar.
TOEGESTANE BOUWMATERIALEN
Onderstaande bouwmaterialen zijn onbrandbaar en hebben een isolerende werking. Uiteraard zijn
andere soortgelijke materialen 00k toegestaan.
• Promafour@ Plaat
• Promatect@ Plaat
• Super-Isol Plaat
• Promaglaf@ isolatiedeken
• Insulfrax isolatiedeken
INBOUWEN KERAMISCHE
Uitsparing bij gebruik van losse branders (zonder inbouwunit):
4114B / 4114S (6 KG) 412 x 142 x 78 mm (lxbxh)
4120B (9,3 KG) 410 x 204 x 78 mm (lxbxh)
5820B / 5820S (12,3 KG) 580 x 204 x 78 mm (lxbxh)
Uitsparing bij gebruik van losse branders
4114LB / 4114LS (6,2 KG) 409 x 137 x 78 mm (lxbxh) Bovenplaat:
5820LB / 5820LS (13,2 KG) 576 x 200 x 79 mm (lxbxh) Bovenplaat: 598 x 222 mm
8014LS / 8013 (14,1 KG) 822 x 158 x 78 mm (lxbxh) Bovenplaat: 823 x 159 mm
11814LS ( 18,8 KG) 1184 x 141 x 78 mm (lxbxh) Bovenplaat:
INBOUWEN
van Ruby Fires.
BRANDER
met boven plaat:
431 x 159 mm
1207 x 164 mm
Instructies voor inbouwen van losse branders (zonder inbouwunit):
• Houd bij het maken van de uitsparing rekening met het feit dat delen die in direct contact met de
brander komen uit hittebestendig materiaal vervaardigt dienen te zijn (Zie voorbeelden
toegestane bouwmaterialen).
• Houdt een minimale hoogte van 400 mm boven de brander aan en minimaal de breedte
van de brander.
• Zorg dat de afwerking boven de brander van hittebestendig materiaal vervaardigd is
(Zie voorbeelden toegestane bouwmaterialen).
• Indien meerdere branders naast elkaar worden geplaatst, houd dan minimaal 100 mm afstand
tussen de branders en van de zijwanden.
• Plaats de Ruby Fires keramische brander in de uitsparing.
• Zorg ervoor dat de brander waterpas staat.
• Binnen een straal van 50 cm van de brander geen brandbare
bijvoorbeeld gordijnen, decoratie en/of meubels.
• Plaats de connectors en de glasplaatjes op de brander.
Schroeven voor bevestigen glas niet te vast draaien in verband met het uitzetten van het
glas bij hitte.
• Plaats eventueel decoratiemateriaal zoals
brandopening. Decoratiemateriaal mag niet in direct contact met de vlammen komen.
INBOUWEN INBOUWUNIT
Uitsparing bij gebruik van inbouwunits:
Inbouwunit S
640 x 420 x 210 mm (hxbxd)
Inbouwunit L 670 x 590 x 220 mm (hxbxd)
Inbouwunit XL 460 x 870 x 210 mm (hxbxd)
(met een strook van 910 mm aan de onderkant)
460 x 1195 x 200 mm (hxbxd)
Inbouwunit XXL
(met een strook van 1240 mm aan de onderkant)
Instructies voor inbouwen van inbouwunits:
• Houd bij het maken van de uitsparing rekening met het feit dat delen die in direct contact met de
inbouwunit komen uit hittebestendig materiaal vervaardigt dienen te zijn (Zie voorbeelden
toegestane bouwmaterialen).
• Aan iedere zijde van de inbouwunit dient 50mm ruimte vrij te zijn die wordt opgevuld met
isolatiewol (Zie voorbeelden toegestane bouwmaterialen).
• Plaats de inbouwunit in de uitsparing in de wand en zorg ervoor dat deze waterpas
gemonteerd wordt.
• Bevestig de inbouwhaard aan de wand door deze vast te schroeven met schroeven
in de daarvoor bestemde gaten in de flensrand.
• Zorg dat de schroeven waarmee de inbouwhaard
in het gebruikte materiaal.
• Werk de flensrand eventueel naar wens af. Houdt er echter rekening mee dat dit met
hittebestendig materiaal gebeurt (Zie voorbeelden toegestane bouwmaterialen).
• Plaats de Ruby Fires keramische brander in de inbouwunit.
• Plaats de connectors en de glasplaatjes op de brander. Schroeven voor bevestigen
glas niet te vast draaien in verband met het uitzetten van het glas bij hitte.
materialen plaatsen, zoals
kiezels en/of keramische takken enkel rond
wordt vastgezet goed vast hechten
de
