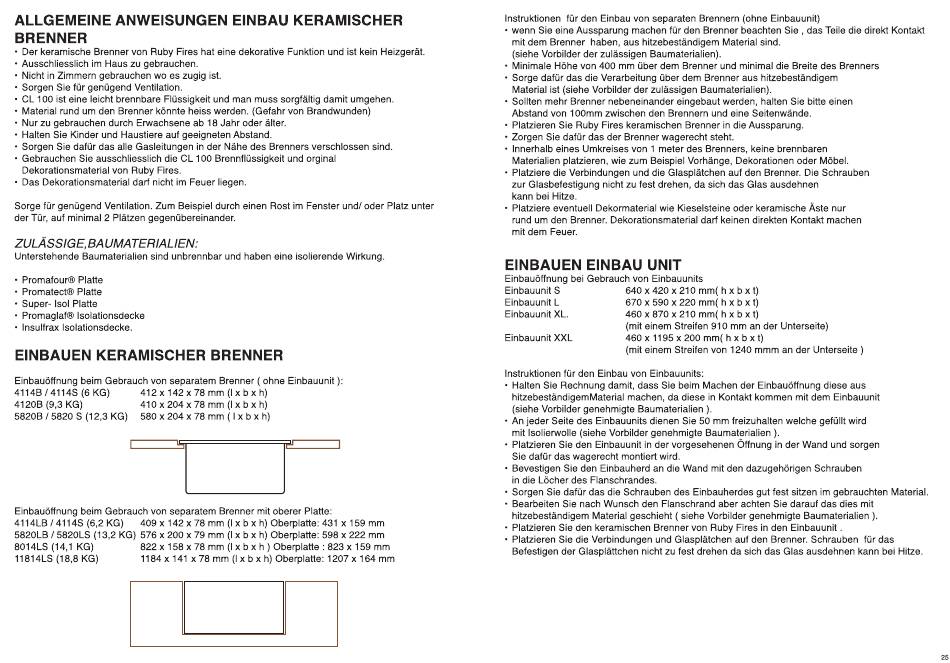

ALLGEMEINE ANWEISUNGEN
BRENNER
• Der keramische Brenner von Ruby Fires hat eine dekorative
• Ausschliesslich im Haus zu gebrauchen.
• Nicht in Zimmern gebrauchen wo es zugig ist.
• Sorgen Sie für genügend Ventilation.
• CL 100 ist eine leicht brennbare Flüssigkeit und man muss sorgfältig damit umgehen.
• Material rund um den Brenner könnte heiss werden. (Gefahr von Brandwunden)
• Nur zu gebrauchen durch Erwachsene ab 18 Jahr Oder älter.
• Halten Sie Kinder und Haustiere auf geeigneten Abstand.
• Sorgen Sie dafür das alle Gasleitungen in der Nähe des Brenners verschlossen Sind.
• Gebrauchen Sie ausschliesslich die CL 100 Brennflüssigkeit
Dekorationsmaterial von Ruby Fires.
• Das Dekorationsmaterial darf nicht im Feuer liegen.
Sorge für genügend Ventilation. Zum Beispiel durch einen Rost im Fenster und/ Oder Platz unter
der Tür, auf minimal 2 Plätzen gegenübereinander.
ZULÄSSIGE,BAUMATERIALIEN.•
Unterstehende Baumaterialien sind unbrennbar und haben eine isolierende Wirkung.
• Promafour@ Platte
• Promatect@ Platte
• Super- Isol Platte
• Promaglaf@ Isolationsdecke
• Insulfrax Isolationsdecke.
EINBAUEN KERAMISCHER
Einbauöffnung beim Gebrauch von separatem Brenner ( ohne Einbauunit ):
4114B / 4114S (6 KG) 412 x 142 x 78 mm (l x bx h)
4120B (9,3 KG) 410 x 204 x 78 mm (l x bx h)
5820B / 5820 S (12,3 KG) 580 x 204 x 78 mm (lxbx
Einbauöffnung beim Gebrauch von separatem Brenner mit oberer Platte:
4114LB / 4114S (6,2 KG) 409 x 142 x 78 mm (l x b x h) Oberplatte: 431 x 159 mm
5820LB / 5820LS (13,2 KG) 576 x 200 x 79 mm (l x b x h) Oberplatte: 598 x 222 mm
8014LS (14,1 KG) 822 x 158 x 78 mm (l x b x h ) Oberplatte : 823 x 159 mm
11814LS (18,8 KG) 1184 x 141 x 78 mm (l x b x h) Oberplatte:
EINBAU KERAMISCHER
Funktion und ist kein Heizgerät.
und orginal
BRENNER
h)
1207 x 164 mm
Instruktionen für den Einbau von separaten Brennern (ohne Einbauunit)
• wenn Sie eine Aussparung machen für den Brenner beachten Sie , das Teile die direkt Kontakt
mit dem Brenner haben, aus hitzebeständigem
(siehe Vorbilder der zulässigen Baumaterialien).
• Minimale Höhe von 400 mm über dem Brenner
• Sorge dafür das die Verarbeitung über dem Brenner aus hitzebeständigem
Material ist (siehe Vorbilder der zulässigen Baumaterialien).
• Sollten mehr Brenner nebeneinander eingebaut werden, halten Sie bitte einen
Abstand von 100mm zwischen den Brennern
• Platzieren Sie Ruby Fires keramischen Brenner in die Aussparung.
• Zorgen Sie dafür das der Brenner wagerecht steht.
• Innerhalb eines Umkreises von 1 meter des Brenners,
Materialien platzieren, wie zum Beispiel Vorhänge,
• Platziere die Verbindungen und die Glasplätchen auf den Brenner. Die Schrauben
zur Glasbefestigung nicht zu fest drehen, da sich das Glas ausdehnen
kann bei Hitze.
• Platziere eventuell Dekormaterial wie Kieselsteine
rund um den Brenner. Dekorationsmaterial
mit dem Feuer.
EINBAUEN EINBAU UNIT
Einbauöffnung bei Gebrauch von Einbauunits
Einbauunit S 640 x 420 x 210 mm( h x b x t)
Einbauunit L 670 x 590 x 220 mm( h x b x t)
Einbauunit XL. 460 x 870 x 210 mm( h x b x t)
(mit einem Streifen 910 mm an der Unterseite)
Einbauunit XXL 460 x 1195 x 200 mm( h x b x t)
(mit einem Streifen von 1240 mmm an der Unterseite )
Instruktionen für den Einbau von Einbauunits:
• Halten Sie Rechnung damit, dass Sie beim Machen der Einbauöffnung diese aus
hitzebeständigemMaterial machen, da diese in Kontakt kommen mit dem Einbauunit
(siehe Vorbilder genehmigte Baumaterialien ).
• An jeder Seite des Einbauunits dienen Sie 50 mm freizuhalten welche gefüllt Wird
mit Isolierwolle (siehe Vorbilder genehmigte Baumaterialien ).
• PlatzierenSie den Einbauunitin der vorgesehenenÖffnungin der Wandund sorgen
Sie dafür das wagerecht montiert wird.
• Bevestigen Sie den Einbauherd an die Wand mit den dazugehörigen
in die Löcher des Flanschrandes.
• Sorgen Sie dafür das die Schrauben des Einbauherdes gut fest sitzen im gebrauchten Material.
• Bearbeiten Sie nach Wunsch den Flanschrand
hitzebeständigem Material geschieht ( siehe Vorbilder genehmigte Baumaterialien ).
• Platzieren Sie den keramischen Brenner von Ruby Fires in den Einbauunit .
• Platzieren Sie die Verbindungen und Glasplätchen auf den Brenner. Schrauben
Befestigen der Glasplättchen nicht zu fest drehen da sich das Glas ausdehnen kann bei Hitze.
Material Sind.
und minimal die Breite des Brenners
und eine Seitenwände.
keine brennbaren
Dekorationen Oder Möbel.
Oder keramische Äste nur
darf keinen direkten Kontakt machen
Schrauben
aber achten Sie darauf das dies mit
für das
