Tabelle 4.2 – % Monoethylenglykol
% MONOETHYLENGLYKOL
GEFRIERTEMPERATUR WASSER
DRUCKVERLUSTANSTIEG IN PROZENT
WIRKUNGSGRADVERLUST DES GERÄTES
Technische Angaben zum Füllen des Wasserkreislaufs
Wenn der Anteil an Glykol ≥ 30% (für Ethylenglykol) oder ≥ 20% (Propylenglykol):
• ist, muss der Installateur den Parameter 182 in Menü 4 auf "1" setzen.
4.7

RAUCHABLEITUNG

Das Gerät ist für Installationen vom Typ C und B zugelassen. Mögliche Installationen sind:
C13, C33, C43, C53, C63, C83, B23P und B33.
Das Gerät wird in der Konfiguration C63 geliefert: Die Verbrennungsluftleitung und die
Rauchabzugsleitung werden mit dem Gerät nicht beigeliefert, sondern werden separat
verkauft (siehe Abschnitt 7 ZUBEHÖR → 71).
Hier unten sind die verschiedenen Installationstypen und die jeweilig vorzusehenden
Zubehörteile angegeben.
Für die Bemaßung des Rauchabzugs und der Verbrennungsluftleitung siehe 4.8 Tempe-
ratur und Rauchgasdurchsatz → 40.

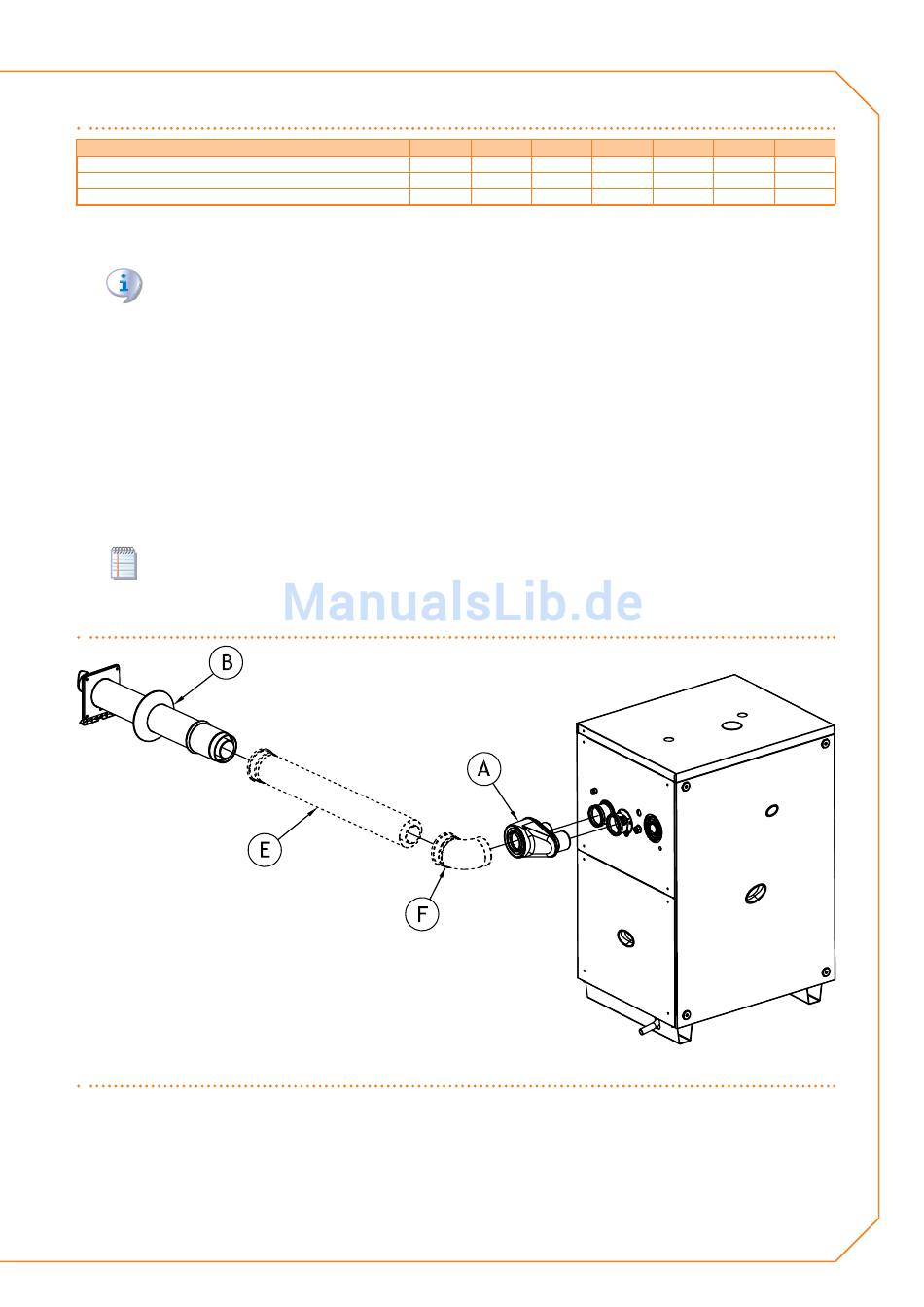

Abbildung 4.4 – Installation Typ C13
ZEICHENERKLÄRUNG
Siehe Tabelle hiernach
Koaxialer Wandauslass DN80/125 oder DN60/100
Die Tabelle hier unten gibt die zu verwendenden Zubehörteile an, die für die Installation
in der Abbildung
10 15
-3 °C -5 °C
-- 6%
-- 0,5%
erforderlich sind. 4.4 Installation Typ C13 → 35
20 25 30
-8 °C -12 °C -15 °C
8% 10% 12%
1% 2% 2,5%
35 40
-20 °C -25 °C
14% 16%
3% 4%
