ACHTUNG

5. Verkabeln Sie Ihr Modul und legen Spannung

Unsachgemäßer Umgang oder zu grobe Hand-

an das Basisgerät (ihre Anlage) an.

habung kann Ihre Geräte und Module zerstören!

Kontakte, Bodenriegel und Halteklammern können

bei der Montage/Demontage beschädigt oder abge-

Basisgerät

brochen werden.

· Kontakte niemals berühren oder manipulieren!

· Kontakte beim Umgang, Transport und Lage-

Endwinkel

rung schützen!

· Geräte/Module nie mit Gewalt montieren/de-

montieren!

Hutschiene

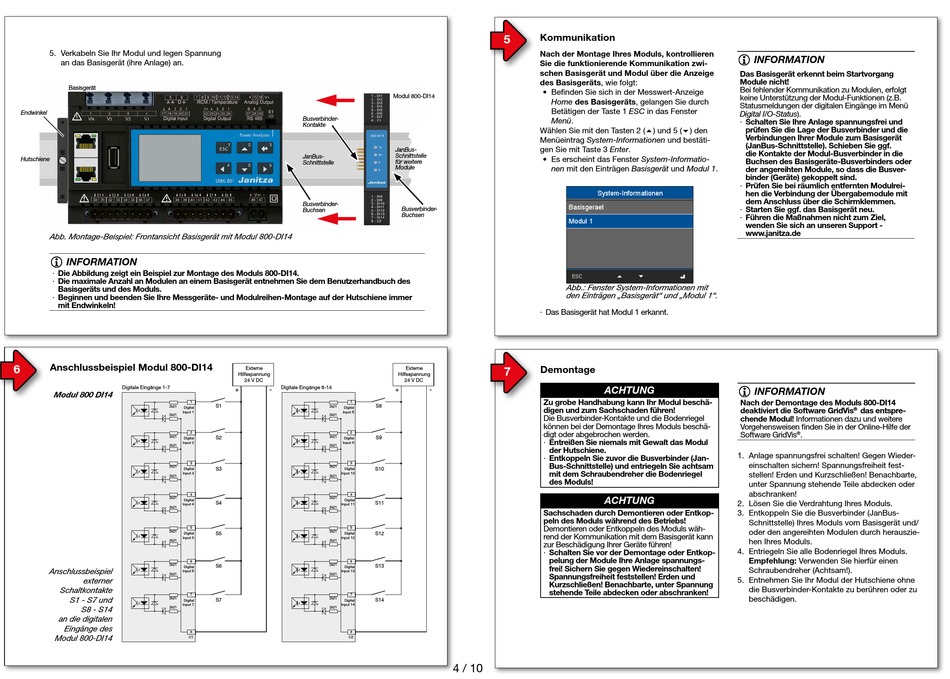

Abb. Montage-Beispiel: Frontansicht Basisgerät mit Modul 800-DI14

INFORMATION

· Die Abbildung zeigt ein Beispiel zur Montage des Moduls 800-DI14.

· Die maximale Anzahl an Modulen an einem Basisgerät entnehmen Sie dem Benutzerhandbuch des

Basisgeräts und des Moduls.

· Beginnen und beenden Sie Ihre Messgeräte- und Modulreihen-Montage auf der Hutschiene immer

mit Endwinkeln!

Anschlussbeispiel Modul 800-DI14

Technische Daten

Digitale Eingänge 1-7

Modul 800 DI14

Allgemein

Nettogewicht

73 g (0.16 lb)

(mit Steckklemmen)

Geräteabmessungen

B = 18 mm (0.71 in), H = 90 mm (3.54

(ohne Steckklemmen)

in), T = 76 mm (2.99 in)

(ohne Steckklemmen)

in), T = 76 mm (2.99 in)

Breite des Geräts in

1 TE (1 TE = 18 mm / 0.71 in)

Teilungseinheiten

800-DI14

Einbaulage

beliebig

Einbaulage

beliebig

Befestigung/Montage -

· TS 35/7,5 nach EN 60715

Befestigung/Montage -

· TS 35/7,5 nach EN 60715

geeignete Hutschienen

· TS 35/10

geeignete Hutschienen

· TS 35/10

(35 mm / 1.38 in)

· TS 35/15 x 1,5

(35 mm / 1.38 in)

· TS 35/15 x 1,5

Schutz vor Fremdkör-

IP20 nach EN60529

pern und Wasser

Schlagfestigkeit

IK07 nach IEC 62262

Schlagfestigkeit

IK07 nach IEC 62262

Transport und Lagerung

Die folgenden Angaben gelten für in der Originalverpackung

transportierte und gelagerte Geräte

Freier Fall

1 m (39.37 in)

Temperatur

K55: -25 °C (-13 °F) bis +70 °C (158 °F)

Temperatur

K55: -25 °C (-13 °F) bis +70 °C (158 °F)

0 bis 95% bei 25 °C (77 °F)

Relative Luftfeuchtigkeit

ohne Kondensation

verbinder-

ohne Kondensation

hsen

Umgebungsbedingungen im Betrieb

Anschlussbeispiel

Das Modul

· nur mit geeigneten Basisgeräten betreiben (siehe Benutzerhand-

externer

buch des Moduls).

· wettergeschützt und ortsfest einsetzen.

Schaltkontakte

· wettergeschützt und ortsfest einsetzen.

· erfüllt die Einsatzbedingungen nach DIN IEC 60721-3-3.

S1 - S7 und

· besitzt Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1), ein

Schutzleiteranschluss ist nicht erforderlich!

S8 - S14

Arbeitstemperatur

-10 °C (14 °F) .. +55 °C (131 °F)

Arbeitstemperatur

-10 °C (14 °F) .. +55 °C (131 °F)

an die digitalen

Relative Luftfeuchtigkeit

5 bis 95 % bei 25 °C (77 °F) ohne

Relative Luftfeuchtigkeit

5 bis 95 % bei 25 °C (77 °F) ohne

egelung

Eingänge des

im Betrieb

Kondensation

im Betrieb

Kondensation

Verschmutzungsgrad

Modul 800-DI14

Verschmutzungsgrad

Belüftung

Keine Fremdbelüftung erforderlich.

Belüftung

Keine Fremdbelüftung erforderlich.

Versorgungsspannung

Über Basisgerät

INFORMATION

Systemgrenzen:

· Beachten Sie für den Aufbau von dezentralen

Messkonzepten ggf. die Installationsanleitung von

Übergabemodulen.

· Bitte prüfen Sie vor der Montage die Anzahl

geeigneter Module für Ihre Messgeräte- und

Modul-Topologie anhand der jeweiligen Nut-

zungsinformationen.

Busverbinder-

Kontakte

Den Lieferumfang des Moduls 800-DI14 entnehmen

Sie dem Benutzerhandbuch zum Modul. Weiter-

führende Informationen zu bestimmten Funktionen

des Basisgeräts mit Modulen finden Sie in den

JanBus-

Nutzungsinformationen des Basisgeräts.

Schnittstelle

Busverbinder-

Buchsen

Externe

Hilfsspannung

24 V DC

Digitale Eingänge 8-14

Digitale Engänge

14 digitale Eingänge, Optokoppler

2k21

Digital

· 24V DC, +/- 10%

Input 1

Input 8

Versorgungsspannung für

2k21

· SELV oder PELV

digitale Eingänge

· energiebegrenzter Stromkreis

Maximale Zählerfrequenz

20 Hz

Maximale Zählerfrequenz

2k21

Digital

Input 2

Input 9

Eingangssignal liegt an

18 .. 28 V DC (typisch 4 mA)

Eingangssignal liegt an

2k21

Eingangssignal liegt nicht an 0 .. 5 V DC, Strom kleiner 0,5 mA

2k21

Digital

Schnittstelle und Energieversorgung

Input 3

Schnittstelle und Energieversorgung

Input 10

2k21

JanBus (proprietär)

· Über Busverbinder

JanBus (proprietär)

Versorgungsspannung

24 V

(über JanBus-Schnittstelle)

2k21

Digital

Input 4

Input 11

2k21

LEDs Modul 800-DI14

Tx (Daten senden)

Blinken „orange" im Betrieb und

signalisieren zyklischen Datenaus-

2k21

Rx (Daten empfangen)

2k21

tausch.

2k21

Digital

Input 5

Input 12

2k21

Leuchtet „grün" bei korrekter Span-

P (Power - Spannungsver-

nungsversorgung über die JanBus-

sorgung)

Schnittstelle.

E (Error - Initialisierung und

Leuchtet „rot" bei der Initialisierung/

E (Error - Initialisierung und

2k21

Digital

Fehlerfall)

Start des Geräts und im Fehlerfall.

Fehlerfall)

Input 6

Input 13

2k21

Digital

Input 7

Input 14

2k21

Kommunikation

Nach der Montage Ihres Moduls, kontrollieren

Sie die funktionierende Kommunikation zwi-

schen Basisgerät und Modul über die Anzeige

des Basisgeräts, wie folgt:

• Befinden Sie sich in der Messwert-Anzeige

Modul 800-DI14

Home des Basisgeräts, gelangen Sie durch

Betätigen der Taste 1 ESC in das Fenster

Bodenriegel,

Menü.

offen

Wählen Sie mit den Tasten 2 (5) und 5 (6) den

Menüeintrag System-Informationen und bestäti-

gen Sie mit Taste 3 Enter.

JanBus-

Schnittstelle

• Es erscheint das Fenster System-Informatio-

für weitere

nen mit den Einträgen Basisgerät und Modul 1.

Module

Busverbinder-

Buchsen

Bodenriegel,

offen

· Das Basisgerät hat Modul 1 erkannt.

Externe

Hilfsspannung

24 V DC

Anschlussvermögen der Klemmstellen -

Federzugklemmen (Push-in-Klemmen)

Digital

Anschließbare Leiter - Pro Klemmstelle nur einen Leiter anschließen!

Input 8

· 24V DC, +/- 10%

· SELV oder PELV

Eindrähtige, mehrdrähtige, fein-

· energiebegrenzter Stromkreis

drähtige (min. - max.)

Aderendhülsen mit Kragen *

20 Hz

Digital

nach DIN 46 228/4, (min. - max.)

Input 9

18 .. 28 V DC (typisch 4 mA)

Aderendhülsen ohne Kragen

nach DIN 46 228/1, (min. - max.)

Aderendhülsen:

S10

· Länge der Kontakthülse **

Digital

Input 10

· Abisolierlänge

* ... Gilt für Aderendhülsen mit einem maximalen Außendurchmesser des

· Über Busverbinder

Kunststoffkragens bis 3,5 mm (0.14 in).

24 V

**.. Abhängig vom verwendeten Aderendhülsen-Typ (Aderendhülsen-Hersteller).

Digital

S11

Input 11

Blinken „orange" im Betrieb und

signalisieren zyklischen Datenaus-

Digital

tausch.

S12

Input 12

Leuchtet „grün" bei korrekter Span-

nungsversorgung über die JanBus-

Schnittstelle.

Leuchtet „rot" bei der Initialisierung/

S13

Digital

Start des Geräts und im Fehlerfall.

Input 13

S14

Digital

Input 14

4 / 10

Kommunikation

Unter Beachtung der Montagehinweise Ihres

Basisgeräts (u.a. Busverbinder-Montage prüfen!)

Nach der Montage Ihres Moduls, kontrollieren

montieren Sie das Modul 800-DI14 bei span-

Sie die funktionierende Kommunikation zwi-

nungsfreier Anlage wie folgt:

schen Basisgerät und Modul über die Anzeige

Das Basisgerät erkennt beim Startvorgang

Module nicht!

des Basisgeräts, wie folgt:

Bei fehlender Kommunikation zu Modulen, erfolgt

• Befinden Sie sich in der Messwert-Anzeige

keine Unterstützung der Modul-Funktionen (z.B.

Home des Basisgeräts, gelangen Sie durch

Statusmeldungen der digitalen Eingänge im Menü

Betätigen der Taste 1 ESC in das Fenster

Digital I/O-Status).

Bodenriegel,

Menü.

· Schalten Sie Ihre Anlage spannungsfrei und

eingedrückt

prüfen Sie die Lage der Busverbinder und die

Wählen Sie mit den Tasten 2 (5) und 5 (6) den

Verbindungen Ihrer Module zum Basisgerät

Menüeintrag System-Informationen und bestäti-

(JanBus-Schnittstelle). Schieben Sie ggf.

gen Sie mit Taste 3 Enter.

Busverbinder

die Kontakte der Modul-Busverbinder in die

• Es erscheint das Fenster System-Informatio-

Buchsen des Basisgeräte-Busverbinders oder

nen mit den Einträgen Basisgerät und Modul 1.

der angereihten Module, so dass die Busver-

binder (Geräte) gekoppelt sind.

· Prüfen Sie bei räumlich entfernten Modulrei-

System-Informationen

hen die Verbindung der Übergabemodule mit

System-Informationen

dem Anschluss über die Schirmklemmen.

Basisgeraet

· Starten Sie ggf. das Basisgerät neu.

· Führen die Maßnahmen nicht zum Ziel,

Modul 1

wenden Sie sich an unseren Support -

www.janitza.de

Bodenriegel,

ESC

eingedrückt

Abb.: Fenster System-Informationen mit

den Einträgen „Basisgerät" und „Modul 1".

Abb.: Modul-Rückansichten (ohne Anschlussklemmen)

· Das Basisgerät hat Modul 1 erkannt.

Demontage

ACHTUNG

Anschlussvermögen der Klemmstellen -

Zu grobe Handhabung kann Ihr Modul beschä-

Federzugklemmen (Push-in-Klemmen)

digen und zum Sachschaden führen!

Anschließbare Leiter - Pro Klemmstelle nur einen Leiter anschließen!

Die Busverbinder-Kontakte und die Bodenriegel

Eindrähtige, mehrdrähtige, fein-

0,14 mm

- 1,5 mm

, AWG 26-16

drähtige (min. - max.)

können bei der Demontage Ihres Moduls beschä-

digt oder abgebrochen werden.

Aderendhülsen mit Kragen *

0,25 mm

- 1 mm

, AWG 22-17

0,25 mm

- 1 mm

, AWG 22-17

nach DIN 46 228/4, (min. - max.)

· Entreißen Sie niemals mit Gewalt das Modul

Aderendhülsen ohne Kragen

der Hutschiene.

0,25 mm

- 1,5 mm

, AWG 22-16

nach DIN 46 228/1, (min. - max.)

· Entkoppeln Sie zuvor die Busverbinder (Jan-

Aderendhülsen:

Bus-Schnittstelle) und entriegeln Sie achtsam

· 8 - 12 mm (0.31 - 0.47 in)

· Länge der Kontakthülse **

· 8 - 12 mm (0.31 - 0.47 in)

mit dem Schraubendreher die Bodenriegel

· 10 - 12 mm (0.39 - 0.47 in)

· Abisolierlänge

· 10 - 12 mm (0.39 - 0.47 in)

des Moduls!

* ... Gilt für Aderendhülsen mit einem maximalen Außendurchmesser des

Kunststoffkragens bis 3,5 mm (0.14 in).

**.. Abhängig vom verwendeten Aderendhülsen-Typ (Aderendhülsen-Hersteller).

ACHTUNG

Sachschaden durch Demontieren oder Entkop-

peln des Moduls während des Betriebs!

Demontieren oder Entkoppeln des Moduls wäh-

rend der Kommunikation mit dem Basisgerät kann

zur Beschädigung Ihrer Geräte führen!

· Schalten Sie vor der Demontage oder Entkop-

pelung der Module Ihre Anlage spannungs-

frei! Sichern Sie gegen Wiedereinschalten!

Spannungsfreiheit feststellen! Erden und

Kurzschließen! Benachbarte, unter Spannung

stehende Teile abdecken oder abschranken!

1. Offene Bodenriegel auf der Modul-Rückseite

eindrücken.

INFORMATION

2. Falls noch nicht erfolgt, drücken Sie den zum

Lieferumfang gehörenden Busverbinder (JanBus-

Das Basisgerät erkennt beim Startvorgang

Module nicht!

Schnittstelle) in die Buchsen auf der Rückseite

Bei fehlender Kommunikation zu Modulen, erfolgt

Ihres Moduls.

keine Unterstützung der Modul-Funktionen (z.B.

Statusmeldungen der digitalen Eingänge im Menü

Digital I/O-Status).

· Schalten Sie Ihre Anlage spannungsfrei und

prüfen Sie die Lage der Busverbinder und die

Verbindungen Ihrer Module zum Basisgerät

(JanBus-Schnittstelle). Schieben Sie ggf.

Busverbinder

die Kontakte der Modul-Busverbinder in die

gedreht

Buchsen des Basisgeräte-Busverbinders oder

der angereihten Module, so dass die Busver-

binder (Geräte) gekoppelt sind.

· Prüfen Sie bei räumlich entfernten Modulrei-

Busverbinder-Kontakte

hen die Verbindung der Übergabemodule mit

in die Modul-Buchsen

dem Anschluss über die Schirmklemmen.

drücken

· Starten Sie ggf. das Basisgerät neu.

· Führen die Maßnahmen nicht zum Ziel,

wenden Sie sich an unseren Support -

www.janitza.de

INFORMATION

Nach der Demontage des Moduls 800-DI14

deaktiviert die Software GridVis

das entspre-

· Ausführliche technische Daten des Moduls

chende Modul! Informationen dazu und weitere

finden Sie im Benutzerhandbuch.

Vorgehensweisen finden Sie in der Online-Hilfe der

· Technische Daten zum Basisgerät und

Software GridVis

Informationen zur Vorgehensweise im

Fehlerfall finden Sie in den Nutzungsinfor-

mationen Ihres Basisgeräts.

1. Anlage spannungsfrei schalten! Gegen Wieder-

einschalten sichern! Spannungsfreiheit fest-

stellen! Erden und Kurzschließen! Benachbarte,

unter Spannung stehende Teile abdecken oder

abschranken!

2. Lösen Sie die Verdrahtung Ihres Moduls.

3. Entkoppeln Sie die Busverbinder (JanBus-

Schnittstelle) Ihres Moduls vom Basisgerät und/

oder den angereihten Modulen durch herauszie-

hen Ihres Moduls.

4. Entriegeln Sie alle Bodenriegel Ihres Moduls.

Empfehlung: Verwenden Sie hierfür einen

Schraubendreher (Achtsam!).

5. Entnehmen Sie Ihr Modul der Hutschiene ohne

die Busverbinder-Kontakte zu berühren oder zu

beschädigen.

Inhaltsverzeichnis

Demontage - janitza 800-DI14 Installationsanleitung

Verfügbare Sprachen

Demontage

Verwandte Anleitungen für janitza 800-DI14

Verwandte Inhalte für janitza 800-DI14

Inhaltsverzeichnis
