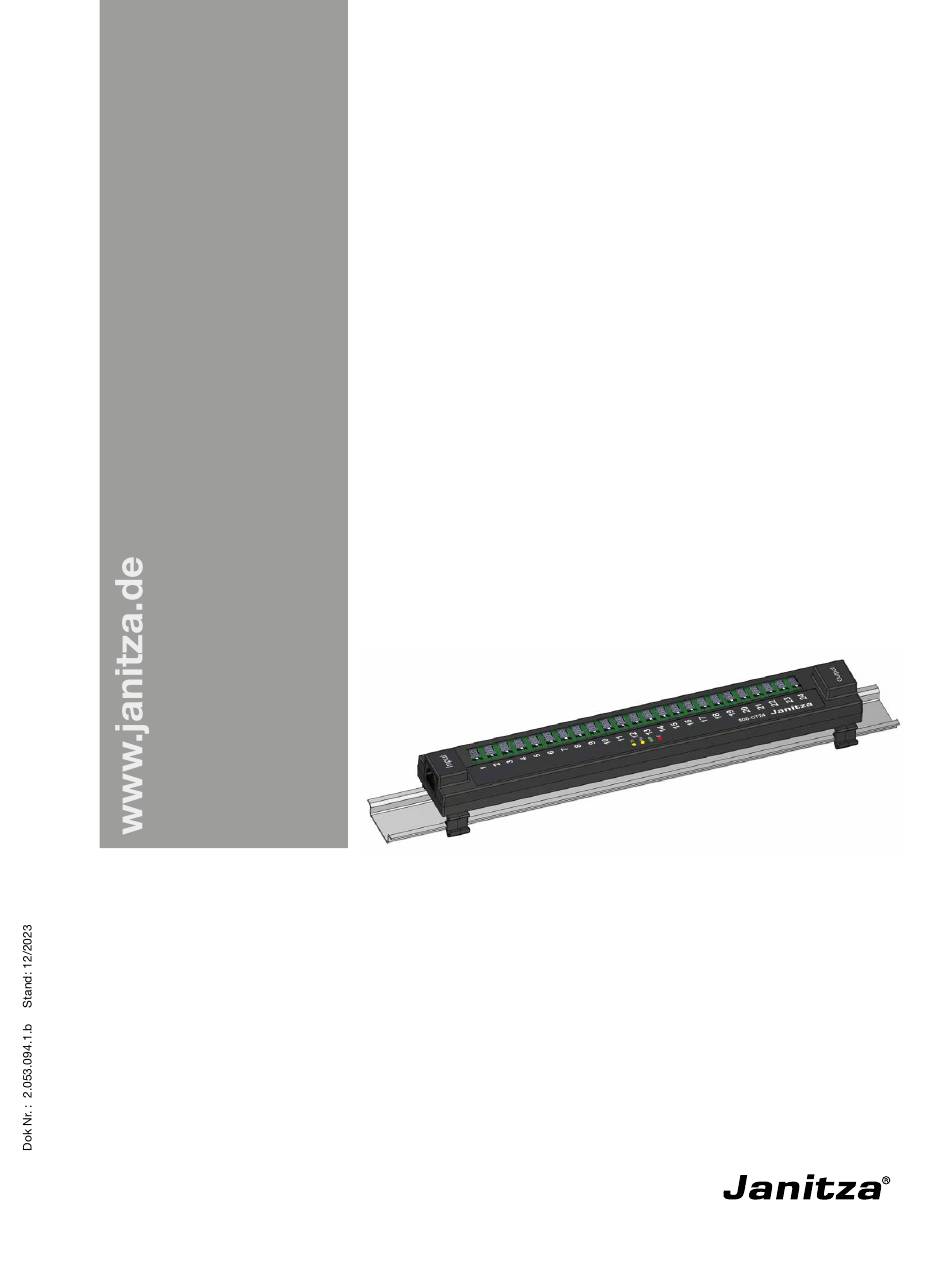

- Seite 1 Strommessmodul 800-CT24 Erweiterungsmodul für Basisgeräte der 800er-Serie Benutzerhandbuch und technische Daten Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 E-Mail: info@janitza.de www.janitza.de...
- Seite 2 Modul 800-CT24 www.janitza.de Geeignete Basisgeräte und Anzahl der Modulsteckplätze (Slots): Geeignete Basisgeräte / Slot-Belegung eines Moduls Anzahl freier Slots 800-CT24 am Basisgerät UMG 801 (ab FW 1.5.0) / 10 Slots 3 Slots Tab. geeignete Basisgeräte Strommessmodul 800-CT24 (Geeignet für Basisgeräte der 800er-Serie) Dok.-Nr.: 2.053.094.1.b...
- Seite 3 Informationsstand. Dennoch weisen wir darauf hin, dass die Aktualisierung dieses Dokuments nicht immer zeitgleich mit der technischen Weiterentwicklung unserer Produkte durchgeführt werden kann. Informationen und Spezifikationen können jederzeit geändert werden. Bitte informieren Sie sich über die aktuelle Version unter www.janitza.de. Informationen zur Software GridVis ®...
- Seite 4 Modul 800-CT24 www.janitza.de INHALTSVERZEICHNIS 1. Hinweise zu den Geräten und zum Benutzerhandbuch Haftungsausschluss Urheberrechtsvermerk Technische Änderungen Über dieses Benutzerhandbuch Defektes Gerät/Entsorgung 2. Sicherheit Darstellung der Warn- und Sicherheitshinweise Gefahrenstufen Produktsicherheit Gefahren im Umgang mit dem Gerät, der Komponenten und Module Elektrotechnisch qualifiziertes Personal Gewährleistung bei Schäden...
- Seite 5 Modul 800-CT24 5. Anschlüsse/Bedienelemente 6. Kennzeichnung des Moduls - Typenschild 7. Installation Strommessung mit dem Modul Startvorgang/Initialisierung Anschluss-Schema „Strommessung“ für 1. Modul 800-CT24 Modul-Identifikation / Diagnose am Basisgerät 7.4.1 Eintrag „Identifiziere ein Modul“ 7.4.2 Eintrag „Identifiziere alle Module“ 7.4.3 Modul-Identifikation - LED-Blink-Intervall 8.
- Seite 6 Modul 800-CT24 www.janitza.de 13. Technische Spezifikationen 13.1 Technische Daten 13.2 Kenngrößen von Funktionen (nur in Verbindung mit UMG 801 als Basisgerät gültig!) 14. Demontage 15. Modultausch/Fehlerfall 15.1 Modultausch 15.2 Modul - Fehlerfall 16. Service und Wartung 16.1 Instandsetzung 16.2 Service 16.3 Gerätejustierung...
- Seite 7 Modul 800-CT24...
- Seite 8 · das Datenblatt. · den Beileger „Sicherheitshinweise“. 1.2 Urheberrechtsvermerk · den Beileger zur Montage der Module. © 2023 - Janitza electronics GmbH - Lahnau. Alle · die Nutzungsinformationen zum Basisgerät und der integrierten Module Ihrer Messgeräte- und Modul- Rechte vorbehalten.
- Seite 9 · Berücksichtigen Sie hierbei die Transportbedingun- gen. INFORMATION Defekte oder beschädigte Geräte, Module oder Komponenten senden Sie bitte zurück an die Janitza electronics GmbH unter Berücksichtigung der Ver- sandvorschriften für Luftfracht und Straße (komplett mit Zubehör). Beachten Sie gesonderte Bestimmungen für Geräte mit verbauten Batterien oder Akkus! Versuchen Sie nicht, das Gerät (das Modul, die Kom-...
- Seite 10 Modul 800-CT24 www.janitza.de Sicherheit Das Kapitel Sicherheit enthält Hinweise, die Sie zu 2.3 Produktsicherheit Ihrer persönlichen Sicherheit und zur Vermeidung Die Geräte, Komponenten und Module entsprechen von Sachschäden beachten müssen. dem Stand der Technik und den anerkannten sicher- heitstechnischen Regeln, trotzdem können Gefahren 2.1 Darstellung der Warn- und Sicherheitshin-...
- Seite 11 Verletzungen bis hin zum Tod oder zu nung stehen nicht berühren! Leiter aus Einzel- Sachschäden führen! drähten mit Aderendhülsen versehen! · Janitza-Messgeräte, -Module oder -Komponen- · Gefährliche Spannungen können in allen mit ten nicht für kritische Schalt-, Steuerungs- oder der Spannungsversorgung verbundenen Schal- Schutzanwendungen verwenden, bei denen die tungsteilen anstehen.
- Seite 12 Wirkprinzip eine sichere galvanische Trennung oder anderweitigen Betriebsgrenzen hinausgeht, zwischen Primärkreis und Messkreis. Verwenden Sie kann zu Sachschaden oder Verletzungen bis hin zum für Janitza-Messgeräte, -Module und -Komponenten Tod führen. ausschließlich „Messwandler für Messzwecke“, · Es darf nur elektrotechnisch qualifiziertes die sich für das Energie-Monitoring Ihrer Anlage...
- Seite 13 Modul 800-CT24 WARNUNG Verletzungsgefahr oder Beschädigung des Mess- geräts durch hohe Messströme/Messspannungen an den Anschlüssen der Stromwandler! Durch hohe Messströme können an den Anschlüssen der Stromwandler Temperaturen bis zu 80 °C (176 °F) entstehen. · Verwenden Sie Leitungen, die für eine Be- triebstemperatur von mindestens 80 °C (176 °F)
- Seite 14 Modul 800-CT24 www.janitza.de Produktbeschreibung 3.1 Strommessmodul 800-CT24 Ein Basisgerät · mit Modul 800-CT24 misst Strom ausschließlich Das Strommessmodul über Low-Power-Stromwandler. Der LP-Strom- · eignet sich für Basisgeräte der 800er-Serie (vgl. wandler und die Primärmessleitung benötigen „Tab. geeignete Basisgeräte“ auf S. 2) jeweils eine Basisisolierung gemäß...
- Seite 15 Modul 800-CT24 3.2 Eingangskontrolle 3.3 Bestimmungsgemäße Verwendung Der einwandfreie und sichere Betrieb des Moduls Das Modul / die Komponente setzt sachgemäßen Transport, fachgerechte Lage- · ist nur für den Einsatz im industriellen Bereich be- rung, Aufstellung und Montage sowie sorgfältige stimmt.
- Seite 16 Modul 800-CT24 www.janitza.de 3.5 EU-/UKCA-Konformitätserklärung 3.8 Lieferumfang Die von der Janitza electronics GmbH angewendeten Anzahl Art. Nr. Bezeichnung Gesetze, Normen und Richtlinien für die Geräte ent- Modul 800-CT24 nehmen Sie den EU-/UKCA-Konformitätserklärungen 52.31.213 (Strommessmodul) auf www.janitza.de. Die EU-/UKCA-Konformität des 33.03.887 Installationsanleitung (DE/EN) Geräts erlaubt die CE-/UKCA-Kennzeichnung.
- Seite 17 Beachten Sie bitte zur Bedienung, Konfiguration und Auslesung von Erweiterungsmodulen das Benutzer- handbuch des Basisgeräts. Die Software GridVis besitzt eine Online-Hilfe mit ® Tutorials. Eine Parameter- und Modbus-Adressenliste mit Daten zu Ihrem Basisgerät mit Modul, finden Sie im Download-Bereich auf www.janitza.de.
- Seite 18 Sie der „Tab. geeignete Basisgeräte“ auf S. 2. · Senden Sie defekte Module unter Berücksichti- gung der Versandvorschriften für Luftfracht und Straße (komplett mit Zubehör) zurück an die Janitza electronics GmbH. · Alle Nutzungsinformationen stehen Ihnen auf www.janitza.de als Download zur Verfügung.
- Seite 19 Basisgerät (Sitz der Kontakte des RJ45-Moduls). · Die Schnittstellen des Moduls sind proprietäre RJ45-JanBus-Schnittstellen! Nicht mit RJ45-Ethernet- Schnittstellen verbinden! · Starten Sie ggf. das Basisgerät neu. · Führen die Maßnahmen nicht zum Ziel, wenden Sie sich an den Janitza-Support - www.janitza.de.
- Seite 20 Modul 800-CT24 www.janitza.de 4.2 Das Modul 800-CT24 in JanBus-Modultopo- INFORMATION logien Neben den genannten Beispiel-Topologien bestehen Vor dem Aufbau einer JanBus-Modultopologie vielfältige Optionen und Kombinationen weiterer prüfen Sie bitte die Anzahl freier Modulsteckplätze Messgeräte- und Modultopologien. (Slots) von geeigneten Basisgeräten (vgl. „Tab. ge- Beachten Sie für den Aufbau und die Dimensionierung...
- Seite 21 Modul 800-CT24 4.2.1 Topologie-Beispiel: Kombinierte Modul-Topologie mit Modul 800-CT24 Übergabemodul Basisgerät 800-CON RJ45 1 - DI1 1 - DI1 1 - I1s1 1 - I1s1 2 - DI2 2 - DI2 2 - I1s2 2 - I1s2 3 - I2s1...
- Seite 22 Modul 800-CT24 www.janitza.de 4.3 Modul-Kommunikation prüfen 4.4 System-Informationen des Moduls Nach der Montage Ihres Moduls, kontrollieren Sie die Um Informationen über ein Modul Ihrer Messgeräte- funktionierende Kommunikation zwischen Basisgerät und Modul-Topologie zu bekommen, gehen Sie wie und Modul über die Anzeige des Basisgeräts, wie im folgenden Beispiel - Basisgerät mit 3 Modulen...
- Seite 23 · Über die Taste 1 ESC gelangen Sie zurück in das · Prüfen Sie bei räumlich entfernten Modulreihen Fenster Menü. die Verbindung mit den Übergabemodul. · Starten Sie ggf. das Basisgerät neu. · Führen die Maßnahmen nicht zum Ziel, wenden Sie sich an unseren Support - www.janitza.de...
- Seite 24 Modul 800-CT24 www.janitza.de Anschlüsse/Bedienelemente Input-Seite Output-Seite Pos. Bezeichnung Beschreibung Bodenriegel (Halteklammern) Zur Befestigung des Moduls auf der Hutschiene Leuchtet „rot“ bei der Initialisierung/Start und im Fehlerfall (Error). Beachten LED (E ... Error) Sie hierzu Kap. „15.2 Modul - Fehlerfall“ auf S. 57 Leuchtet „grün“...
- Seite 25 Vor dem Polstück 6 35633 Lahnau / Germany www.janitza.de Modul 800-CT24 800-DI14 • 5231222 0400/0001 Kennzeichnung des Moduls - Typenschild Made in Germany • www.janitza.com Janitza electronics GmbH CT24 Vor dem Polstück 6 35633 Lahnau / Germany 800-CT24 • 5231221 0300/0001 Made in Germany •...
- Seite 26 Modul 800-CT24 www.janitza.de Installation 7.1 Strommessung mit dem Modul WARNUNG Das Modul 800-CT24 Verletzungsgefahr durch große Ströme und hohe · misst Strom ausschließlich über LP-Stromwandler. elektrische Spannungen! · erlaubt den Anschluss von LP-Stromwandler mit Schwere Körperverletzungen oder Tod können erfolgen, durch: einer Sekundärspannung von 0 .. 333 mV.
- Seite 27 Modul 800-CT24 7.3 Anschluss-Schema „Strommessung“ für 1. Modul 800-CT24 Das folgende Abbildungsbeispiel zeigt das An- schluss-Schema für z. B. die Strommessung über LP-Stromwandler an den ersten 6 Strommesska- nälen des Moduls 800-CT24 (Messungen an zwei L1-L3-Systemen) 1 Modul 800-CT24 in einer JanBus-Topologie misst 24 Strommesskanäle.
- Seite 28 Modul 800-CT24 www.janitza.de 7.4 Modul-Identifikation / Diagnose am Basis- Diagnose gerät Identifiziere alle Module INFORMATION Identifiziere ein Modul Bevor Sie die Funktion Modul-Identifikation (Menü- eintrag Diagnose) am Basisgerät starten, achten Sie bitte auf korrekt montierte und angeschlossene Module. Nur korrekt montierte und an das Basisgerät angeschlossene Module garantieren die Stromversor- gung und Datenübertragung.
- Seite 29 Modul 800-CT24 7.4.1 Eintrag „Identifiziere ein Modul“ 7.4.2 Eintrag „Identifiziere alle Module“ · Wählen Sie im Fenster Diagnose mit den Tasten 2 · Wählen Sie im Fenster Diagnose mit den Tasten 2 „5” und 5 „6” den Eintrag Identifiziere ein Modul „5”...
- Seite 30 Modul 800-CT24 www.janitza.de 7.4.3 Modul-Identifikation - LED-Blink-Intervall LED-Status des Moduls bei der Modul-Identifika- tion: Die am Basisgerät gestartete Modul-Identifikation (Diagnose) löst an den Modulen (z. B. Strommess- module oder digitale Eingangsmodule) ein Blink-In- tervall der LEDs aus. Das Blink-Intervall der Funktio- nen Identifiziere ein Modul und Identifiziere alle Module funktioniert nach gleichem Schema für ein...
- Seite 31 Modul 800-CT24...
- Seite 32 Modul 800-CT24 www.janitza.de Modul-Kommunikation / PC-Verbindung 8.1 Ethernet-Kommunikation über Basisgerät Über die beiden RJ45-Ethernet-Schnittstellen des Basisgeräts konfigurieren, verwalten und überwa- Nachfolgend sind die PC-Verbindungen des Basis- chen Sie Ihr Basisgerät mit den Modulen in einer geräts oder Ihrer Modulreihe über die Ethernet- Messgeräte- und Modul-Topologie.
- Seite 33 Modul 800-CT24 8.1.2 Anschlussbeispiel 2 Schematische Darstellung der Ethernet-Kommunikation der Module in einer Messgeräte- und Modul-Topolo- gie mit PC und OPC UA-Client und Anbindung an eine RS-485-Modbus-Struktur. PC mit GridVis ® OPC UA- Client Ethernet RS485 - Modbus Ethernet UMG 96-S2 UMG 103...
- Seite 34 Modul 800-CT24 www.janitza.de 8.1.3 Anschlussbeispiel 3 Schematische Darstellung der Ethernet-Kommunikation der Module in einer Messgeräte- und Modul-Topolo- gie mit PC-Direktverbindung. PC mit GridVis ® Basisgerät 800-CT24 Ethernet Patch-Kabel RJ45-Kabel (Patch-Kabel RJ45)! 800-CT24 RJ45-JanBus-Schnittstellen! Nicht mit RJ45-Ethernet- Schnittstellen verbinden! RJ45-Kabel (Patch-Kabel RJ45)!
- Seite 35 Modul 800-CT24 8.2 Optionen der Modul-Kommunikation 8.2.1 Modul-Handhabung in der Software GridVis ® Die Oberfläche der Netzanalysesoftware GridVis ® veranschaulicht, in grafischer Form, am Basisgerät angeschlossene Module. Ein Nutzer konfiguriert diverse Modul-Handhabun- gen in der Software GridVis , u.a.: ®...
- Seite 36 Display-Einträge anhand des Basisgeräts Tastenfunktionen des Basisgeräts finden Sie in den UMG 801 für das unten stehende Topologie-Bei- Nutzungsinformationen des Basisgeräts. spiel. · Mit der auf www.janitza.de erhältlichen Netzanalyse- · Geeignete Basisgeräte und deren Anzahl an Mo- software GridVis konfigurieren Sie Ihr Basisgerät ®...
- Seite 37 Modul 800-CT24 Menü Home (Startbildschirm Basisgerät, Leistung 1. Messwertanzeige) Leistungsübersicht Basisgerät 1-4 Zeigerdiagramm Basisgerät 5-8 Basisgerät 1-4 1. 800-CT24 1-4 Basisgerät 5-8 1. 800-CT24 1-4 1. 800-CT24 21-24 2. 800-CT24 1-4 1. 800-CT24 21-24 2. 800-CT24 1-4 2. 800-CT24 21-24 3.
- Seite 38 Modul 800-CT24 www.janitza.de Schleppzeiger Leistungsfaktor Basisgerät 1-4 Basisgeraet 1-4 Basisgerät 5-8 Basisgeraet 5-8 1. 800-CT24 1-4 Multifunktionskanäle 1. 800-CT24 21-24 Strommessung 2. 800-CT24 1-4 Temperatur RCM-Uebersicht 2. 800-CT24 21-24 RCM-Balkendiagramme 3. 800-CT24 1-4 Verlauf Diff. Strom Digitale I/O Status 3. 800-CT24 21-24 Basisgerät...
- Seite 39 Modul 800-CT24 Anzeige System Information Sprache Standby nach Basisgerät Helligkeit Seriennummer System IP-Adresse Neustart Datum Uhrzeit HW-Version Datum SW-Version Reset SW-Build Werkseinstellungen 1. 800-CT24 Konfiguration Min-/Max-Werte Seriennummer Energie Position Historische Daten HW-Version SW-Version Diagnose SW-Build Identifiziere alle Module 2. 800-CT24...
- Seite 40 Modul 800-CT24 www.janitza.de 10. Modulrelevante Konfigurationen 10.1 LP-Stromwandler-Konfiguration am Basis- Stromwandler gerät In diesem Benutzerhandbuch wird der Begriff Geraet 1. 800 CT24 „Stromwandler“ für Spezialtransformatoren zur pro- Primaer Sekundaer portionalen Umsetzung von Strömen großer Strom- stärken auf direkt messbare, kleinere Stromwerte Wandler 1..4...
- Seite 41 Modul 800-CT24 · Konfigurieren Sie die Sekundärseite der Strom- 10.2 LP-Stromwandler-Konfiguration in der Soft- wandler I1..I4 des Moduls auf die gleiche Weise ware GridVis ® (Beachten Sie hier die „Nennspannung in mV“ für In der Netzanalysesoftware GridVis hilft ein Assis- ®...
- Seite 42 Modul 800-CT24 www.janitza.de 10.3 LP-Stromwandler-Konfiguration über die INFORMATION Messgeräte-Homepage des Basisgeräts Eine ausführliche Beschreibung zur Messgeräte- Eine weitere Option, die LP-Stromwandler am Modul Homepage finden Sie im Benutzerhandbuch des zu konfigurieren, besteht über die Messgeräte- Basisgeräts. Homepage des Basisgeräts. Abb. LP-Stromwandler-Konfiguration „Modul 1“ (800-CT24) auf der Messgeräte-Homepage des Basisgeräts.
- Seite 43 Modul 800-CT24...
- Seite 44 Modul 800-CT24 www.janitza.de 11. Modulrelevante Messwertanzeigen des Basisgeräts mit 3 Modulen des Typs 800-CT24 INFORMATION · Die folgenden Messwert- und Geräteanzeigen des Basisgeräts beziehen sich auf die im Kap. 9.2 auf S. 36 beschriebene Messgeräte- und Modul-Topologie. · Die Anzeigen können je nach Art des Basisgeräts und der Messumgebung abweichen! ·...
- Seite 45 Modul 800-CT24 Menü (Strom) Menü Home Zeigerdiagramm Spannung Strom Leistung Untermenü (Strom) Strom Strom Strom 1. CT24 1-4 800- Strom Strom Strom Strom Strom Strom Basisgeraet 1-4 Wert Mittel Max. Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4...
- Seite 46 Modul 800-CT24 www.janitza.de Menü (Leistung) Menü Home Zeigerdiagramm Spannung Strom Leistung Untermenü (Leistungsübersicht) Leistung Leistungsuebersicht Leistungsuebersicht 1. 800-CT24 1-4 Strom Strom Strom Strom Strom Leistungsuebersicht Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Wirkleistung Basisgeraet 5-8 0.10kW...
- Seite 47 Modul 800-CT24 Untermenü (Blindleistung) Leistung Blindleistung Blindleistung 1. 800-CT24 1-4 Strom Strom Strom Strom Strom Leistungsuebersicht Basisgeraet 1-4 Wert Mittelw. Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Wirkleistung Basisgeraet 5-8 -0.02kvar -0.01kvar Basisgeraet 5-8 Basisgeraet 5-8...
- Seite 48 Modul 800-CT24 www.janitza.de Untermenü (Leistungsfaktor) Leistung Leistungsfaktor Leistungsfaktor 1. 800-CT24 1-4 Strom Strom Strom Strom Strom Leistungsuebersicht Basisgeraet 1-4 cos(phi) Leistungsfaktor Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Wirkleistung Basisgeraet 5-8 0.984 0.513 Basisgeraet 5-8 Basisgeraet 5-8...
- Seite 49 Modul 800-CT24 Untermenü (Blindenergie) Energie Blindenergie Blindenergie 1. 800-CT24 1-4 Strom Strom Strom Strom Strom Wirkenergie Basisgeraet 1-4 Induktiv Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 1-4 Blindenergie Basisgeraet 5-8 50.2 kvarh Basisgeraet 5-8 Basisgeraet 5-8 Basisgeraet 5-8...
- Seite 50 Modul 800-CT24 www.janitza.de Menü (Diagnose) Menü INFORMATION Multifunktionskanaele Digitale I/O Status Die Beschreibungen zum Menü „Konfiguration“ finden Sie im Kap. „10. Modulrelevante Konfigurationen“ auf S. 40. Konfiguration Diagnose System-Informationen Menü (Diagnose) Menü INFORMATION Multifunktionskanaele Die Beschreibungen zum Menü „Diagnose“ finden Sie im Digitale I/O Status Kap.
- Seite 51 Modul 800-CT24...
- Seite 52 Modul 800-CT24 www.janitza.de 12. Geräteansichten · Die Abbildungen dienen der Veranschaulichung und sind nicht maßstabsgetreu. · Maßangaben in mm (in). Rückansicht Frontansicht Ansicht von links Ansicht von unten LP-Stromwandler- Anschlüsse Output-Seite (auf Hutschiene) Ansicht von oben 42 mm 248 mm (1.65 in) (9.76 in)
- Seite 53 Modul 800-CT24 13. Technische Spezifikationen 13.1 Technische Daten Allgemein Nettogewicht 120 g (0.26 lb) B = 248 mm (w = 9.76 in), H = 42 mm (h = 1.65 in) , Geräteabmessungen T = 37 mm (d = 1.46 in) Einbaulage beliebig TS 35/7,5 nach EN 60715 Befestigung/Montage - geeignete Hutschienen TS 35/10 (35 mm / 1.38 in) TS 35/15 x 1,5 Fremdkörper- und Wasserschutz...
- Seite 54 THD des Stromes THDI 1,0 (IEC61557-12) 0 .. 999 % 0 .. 999 % INFORMATION Ausführliche Informationen zu den Funktionen und Daten des Basisgeräts finden Sie in den Nutzungsinformatio- nen, die dem Basisgerät beiliegen oder als Download auf www.janitza.de bereitstehen!
- Seite 55 Modul 800-CT24 14. Demontage ACHTUNG ACHTUNG Unsachgemäßer Umgang oder zu grobe Handha- Sachschaden durch Demontieren oder Entkop- bung kann Ihre Geräte, Module und Komponenten peln des Moduls während des Betriebs! zerstören! Demontieren oder Entkoppeln des Moduls während Kontakte, Bodenriegel und Halteklammern können der Kommunikation mit dem Basisgerät kann zur Be-...
- Seite 56 Modul 800-CT24 www.janitza.de 15. Modultausch/Fehlerfall Bitte beachten Sie vor einem Modultausch die Kap. 15.1 Modultausch „14. Demontage“ auf S. 55 und „4. Montage“ auf Einen Modultausch benötigen Sie, um z.B. defekte S. 18. durch intakte Module in Ihrer Messgeräte- und Mo- dul-Topologie zu ersetzen.
- Seite 57 Nach der Definition des Fehler-Zustands erfolgt eine Pause von 2 s und der Blink-Intervall beginnt von vorne (Wiederholungsschleife). 3. Führen die Maßnahmen nicht zum Ziel, wenden Sie sich an unseren Support (www. janitza.de)! Dabei ergibt die Anzahl der Blinkzeichen folgenden Fehler-Zustand: Anzahl der...
- Seite 58 · Führen die genannten Maßnahmen nicht zum duls funktioniert wie folgt: Ziel, wenden Sie sich an unseren Support 1. Über die Messgeräte-Homepage des Basis- (www. janitza.de)! geräts (Menü „Settings -> Firmware-Update“ - · Senden Sie bei erkennbaren Beschädigungen siehe Nutzungsinformationen des Basisgeräts).
- Seite 59 Modul 800-CT24 16.7 Zurücksetzen auf Werkseinstellungen Die Funktion „Zurücksetzen auf Werkseinstellung“ führen Sie über das Basisgerät aus. Beschreibungen dazu, finden Sie im Benutzerhandbuch des Basis- geräts. 16.8 Information zum Speichern von Messwer- ten und Konfigurationsdaten INFORMATION Das Basisgerät speichert folgende Messwerte spätes- tens alle 5 Minuten:...
