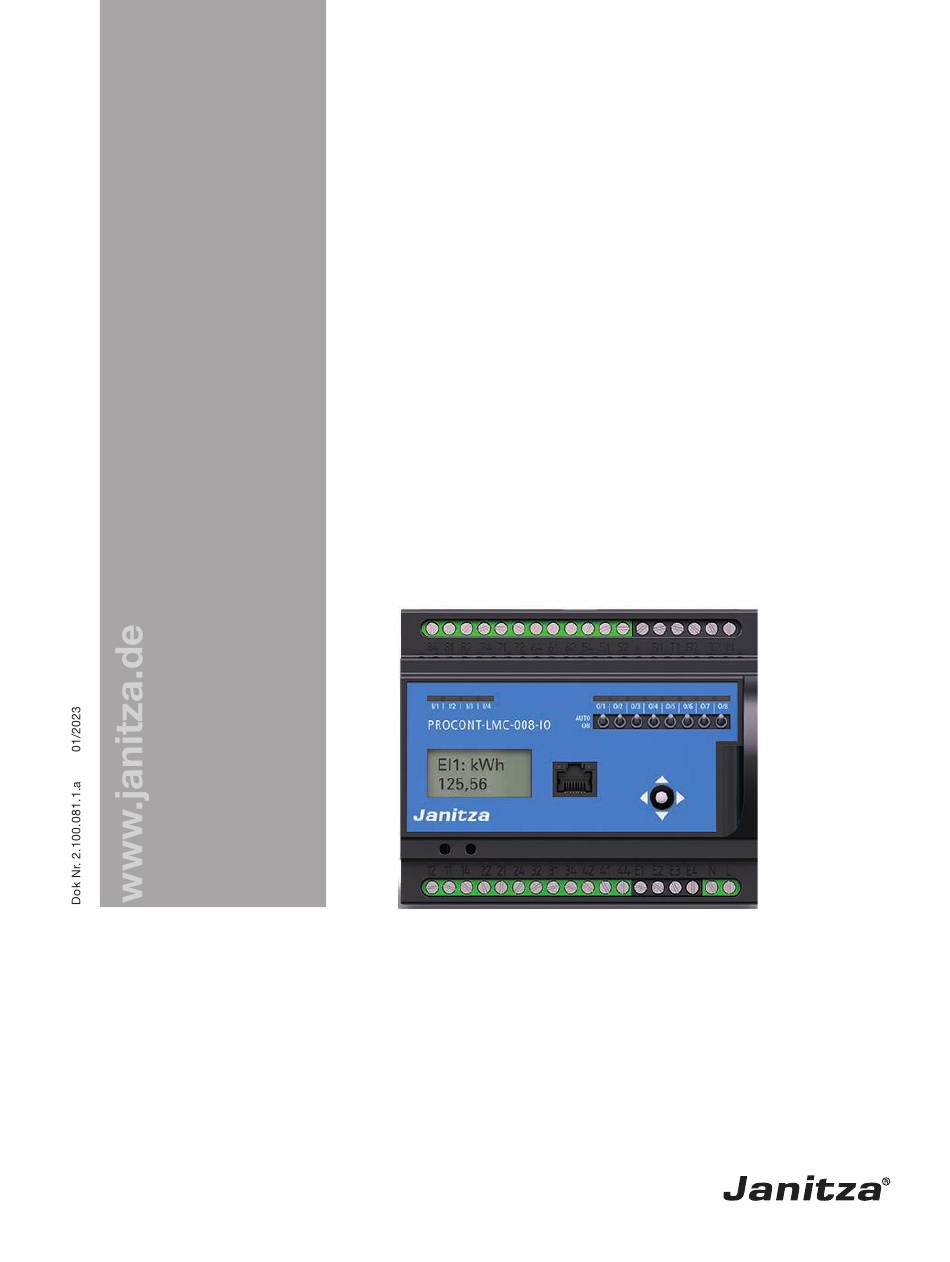

- Seite 1 Prozessgesteuertes Erweiterungsmodul für Lastkontrollsysteme Procont -LMC-008-IO ® Benutzerhandbuch und technische Daten Janitza electronics GmbH Vor dem Polstück 6 35633 Lahnau | Deutschland Support Tel. +49 6441 9642-22 info@janitza.de | www.janitza.de...
- Seite 2 Procont -LMC-008-IO ® Procont -LMC-008-IO ® Prozessgesteuertes Erweiterungsmodul für Lastkontrollsysteme Dok.-Nr.: 2.100.081.1.a Stand: 01/2023 Die deutsche Version ist die Originalausführung der Dokumentation...
-
Seite 3: Technische Änderungen Vorbehalten
Informationsstand. Dennoch weisen wir darauf hin, dass die Aktualisierung dieses Dokuments nicht immer zeitgleich mit der technischen Weiterentwicklung unserer Produkte durchgeführt werden kann. Informationen und Spezifikationen können jederzeit geändert werden. Bitte informieren Sie sich über die aktuelle Version unter www.janitza.de. -
Seite 4: Inhaltsverzeichnis
Procont -LMC-008-IO ® INHALTSVERZEICHNIS 1. Hinweise zum Gerät und Benutzerhandbuch ......... . 6 Haftungsausschluss . - Seite 5 Procont -LMC-008-IO ® 11. Technische Daten ............. . . 22 11.1...
-
Seite 6: Hinweise Zum Gerät Und Benutzerhandbuch
Procont®Vis erfolgen, die eine leichtere und bessere Übersicht der Einstellungen Urheberrechtsvermerk liefert. Beachten Sie zu diesem Benutzerhandbuch © 2022 - Janitza electronics GmbH - Lahnau. weiterführende Nutzungsinformationen zu Ihrem Alle Rechte vorbehalten. Gerät, wie z.B.: • Installationsanleitung. -
Seite 7: Defektes Gerät/Entsorgung
· Berücksichtigen Sie hierbei die Transportbedin- gungen. INFORMATION Defekte oder beschädigte Geräte senden Sie bitte zurück an die Janitza electronics GmbH unter Berücksichtigung der Versandvorschriften für Luft- fracht und Straße (komplett mit Zubehör). Versuchen Sie nicht das Gerät (die Komponente) eigenständig zu öffnen oder zu reparieren, da an-... -
Seite 8: Sicherheit
Procont -LMC-008-IO ® Sicherheit Das Kapitel Sicherheit enthält Hinweise, die Sie zu Produktsicherheit Ihrer persönlichen Sicherheit und zur Vermeidung Das Gerät entspricht dem Stand der Technik und von Sachschäden beachten müssen. den anerkannten sicherheitstechnischen Regeln, trotzdem können Gefahren entstehen. -
Seite 9: Gefahren Im Umgang Mit Dem Gerät
· Vor Anschluss von Verbindungen das Gerät/die Komponente am Schutzleiteranschluss, wenn Die Missachtung von Anschlussbedingungen vorhanden, erden! der Janitza-Messgeräte oder deren Komponen- · Blanke oder abisolierte Adern, die unter Span- ten kann zu Verletzungen bis hin zum Tod oder nung stehen nicht berühren! Leiter aus Einzel- zu Sachschäden führen! -
Seite 10: Elektrotechnisch Qualifiziertes Personal
Procont -LMC-008-IO ® Elektrotechnisch qualifiziertes Personal Um Personen- und Sachschäden zu vermeiden, darf nur elektrotechnisch qualifiziertes Personal an Geräten und deren Komponenten, Modulen, Baugruppen, Systemen und Stromkreisen arbeiten mit Kenntnissen · der nationalen und internationalen Unfallverhü- tungsvorschriften. · in Standards der Sicherheitstechnik. -
Seite 11: Produktbeschreibung
Transport, sachgerechte Lagerung, Aufstel- lung und Montage, Bedienung und Instandhaltung EU-Konformitätserklärung sowie Beachtung der Sicherheits- und Warnhin- Die von der Janitza electronics GmbH angewen- weise voraus. deten Gesetze, Normen und Richtlinien für die Geräte entnehmen Sie der EU-Konformitätserklä- Nehmen Sie das Aus- und Einpacken mit der rung auf www.janitza.de. -
Seite 12: Aufbau Des Geräts
Procont -LMC-008-IO ® Aufbau des Geräts Display und Anschlussbelegung Pos. Funktion/Bezeichnung Display (4-zeilig, Hintergrund beleuchtet) Eingänge LED Relaisausgänge A8-A5, Ausgänge (Lastgruppen) Digitale Eingänge/Ausgänge Versorgungsspannung Status LED für Relaisausgänge A1-A8 LED leuchtet -> Ausgang ist aktiv LED aus -> Ausgang ist inaktiv Manuelle Schalter für die Relaisausgänge... -
Seite 13: Bedienung Und Tastenfunktion
Procont -LMC-008-IO ® Bedienung und Tastenfunktion Die Bedienung des Geräts erfolgt über einen Joystick. · Navigation innerhalb der Menüs. · Geräte-Konfiguration. Menüzugriff: Um Zugriff zum Einstellungsmenü zu bekommen drücken Sie den Joystick für mindestens 1 Sekun- de nach rechts (ENT), um wieder ins Hauptmenü... -
Seite 14: Typenschild
35633 Lahnau / Germany Janitza electronics GmbH Made in Austria Vor dem Polstück 6 35633 Lahnau / Germany 16.0f PROCONT-LMC-008-IO • 6000303 10/2021 • 002 Made in Austria Aux: 230V, 50Hz /2021 • 16.0f PROCONT-LMC-008-IO • 6000303 10/2021 • 002 UK: Represented by Aux: 24 VDC ∙... -
Seite 15: Montage Und Installation
Procont -LMC-008-IO ® Montage und Installation GEFAHR ACHTUNG Verletzungsgefahr durch elektrische Span- Sachschaden durch Nichtbeachtung der Mon- nung! tagehinweise! Schwere Körperverletzungen oder Tod können Nichtbeachtung der Montagehinweise kann erfolgen, durch: Ihr Gerät beschädigen oder zerstören. · Berühren von blanken oder abisolierten Adern, ·... -
Seite 16: Anschluss
Procont -LMC-008-IO ® Anschluss Anschluss des Erweiterungsmoduls ACHTUNG über Netzwerk Sachschaden durch Sicherheitslücken in Pro- Die Anbindung zu einem Procont®-LMC /LMC-Li- grammen, IT-Netzwerken und Protokollen. te erfolgt über RS485 oder TCP/IP (Schnittstelle Sicherheitslücken können zu Datenmissbrauch optional). und zu Störungen bis hin zum Stillstand Ihrer IT-In- Das Erweiterungsmodul Procont®-LMC-008-IO... -
Seite 17: Verbindung Zum Master
Procont -LMC-008-IO ® Verbindung zum Master Zur Anbindung an das Lastmanagementgerät LMC(-Lite) LMC-008-IO (Mastermodul) ist die Stationsnummer und die Zuordnung der Ausgänge zu den Lastgruppen Patch-Kabel Patch-Kabel Switch/Router einzustellen. Die Stationsnummer ist in einem Bus fortlaufend, beginnend beim Mastermodul (LMC/ LMC-Lite) mit 1. -
Seite 18: Momentanwerte Am Display
Procont -LMC-008-IO ® Momentanwerte am Display Symbol Display Funktion Uhrzeit und Status 10:45:00 10:45:00 Anstehende Alarme, hier werden auch Alarme Alarme: Alarme: angezeigt die schon quittiert aber noch aktiv Alles OK Alles OK sind. Aktuelle Periodendauer und Tarif PD:1.5m PD:1.5m... -
Seite 19: Systemeinstellungen
Procont -LMC-008-IO ® Systemeinstellungen 10:45:00 10:45:00 Auswahl: Auswahl: Spr/Lng: Spr/Lng: Spr/Lng: Spr/Lng: T-Sper:N T-Sper:N System System Deutsch Deutsch Deutsch Deutsch HG:Aut. HG:Aut. Grundb:1 Grundb:1 Spr/Lng: Spr/Lng: Deutsch Deutsch Sprache/Lan.: Sprache einstellen (Deutsch/Englisch) Datum / Uhrzeit Datum und Uhr einstellen... -
Seite 20: Alarme Am Display
Procont -LMC-008-IO ® Alarme am Display Zustände der Alarme. Mit „ENT“ (Enter) können anstehende Alarme quit- 1,5 sec tiert werden. Dazu bitte den Joystick 1.5 Sekunden nach rechts drücken. Alarm Fehler Ext.Bus Busausfall eines Bus Gerätes Not-Aus Not-Aus Alarm. Not-Aus-Kurve überschritten. -
Seite 21: 10. Einstellungen Netzwerk
Procont -LMC-008-IO ® 10. Einstellungen Netzwerk 10:45:00 10:45:00 Auswahl: Auswahl: Spr/Lng: Spr/Lng: Spr/Lng: Spr/Lng: T-Sper:N T-Sper:N System System Deutsch Deutsch Deutsch Deutsch HG:Aut. HG:Aut. Grundb:1 Grundb:1 Spr/Lng: Spr/Lng: Deutsch Deutsch IP-Adresse (Part1/2): IP-Adresse MASK: P1/2: Subnetmaske Gateway: P1/2: Gateway Adresse... -
Seite 22: 11. Technische Daten
Procont -LMC-008-IO ® 11. Technische Daten Allgemein Nettogewicht ca. 300 g (0.66 lb) Geräteabmessungen B x T x H B = 105 mm (4.13. in), H = 86 mm (3.39 in), T = 60 mm (2.35 in) Display 8 Stellen, 2 Zeilen LCD-Display mit Hintergrundbeleuchtung Bedienung 2-Achsen Joystick... - Seite 23 Procont -LMC-008-IO ® RS485-Schnittstelle 3-Draht-Anschluss mit A, B, GND Protokoll Modbus RTU Übertragungsrate 9.6 kbps, 19.2 kbps, 38.4 kbps Ethernet-Schnittstellen LAN 100Base-T Anschluss 1 x RJ45 Protokolle und Dienste Modbus TCP Anschlussvermögen der Klemmstellen (steckbar) Anschließbare Leiter. Pro Klemmstelle nur einen Leiter anschließen! Eindrähtige, mehrdrähtige, feindrähtige...
-
Seite 24: Maßbilder
• P20, nur in Innenräumen bis max. 2000m Seehöhe Netzunterbrechung: Datensicherung und automatischer Wiederanlauf • – 40°C (Lagerung -20 bis +60°C) Eigenleistung: Max. 4 VA (24 VDC , 150 mA) www.janitza.de Procont -LMC-008-IO ® • – 80 % Überspannungskategorie: •... -
Seite 25: Anschlusspläne
Procont -LMC-008-IO ® 11.2 Anschlusspläne 11.2.1 Beispiel Procont®-LMC-008-IO und Boiler Halbleiterschütz bis zu 4 PROCONT LMC-008-IO... -
Seite 26: Beispiel Procont®-Lmc-008-Io Und Relais - Schütz Bis Zu 8
Procont -LMC-008-IO ® 11.2.2 Beispiel Procont®-LMC-008-IO und Relais - Schütz bis zu 8 PROCONT LMC-008-IO Seite - 15 - von 20... -
Seite 27: 12. Wartung Und Service
Sie erreichen uns von: Montag bis Donnerstag zwischen 07:45 bis 17:00 Uhr und am Freitag zwischen 07:45 bis 15:00 Uhr Janitza electronics GmbH Vor dem Polstück 6 35633 Lahnau, Germany Support. Tel.: +49 6441 9642-22 E-Mail: support@janitza.de Webseite: www.janitza.de... - Seite 28 Janitza electronics GmbH Vor dem Polstück 6 | 35633 Lahnau Deutschland Tel.: +49 6441 - 9642-0 info@janitza.de | www.janitza.de Dok.-Nr. 2.100.081.1.a | 01/2023 | Technische Änderungen vorbehalten. Den aktuellen Status des Dokuments finden Sie im Download-Bereich auf www.janitza.de.
