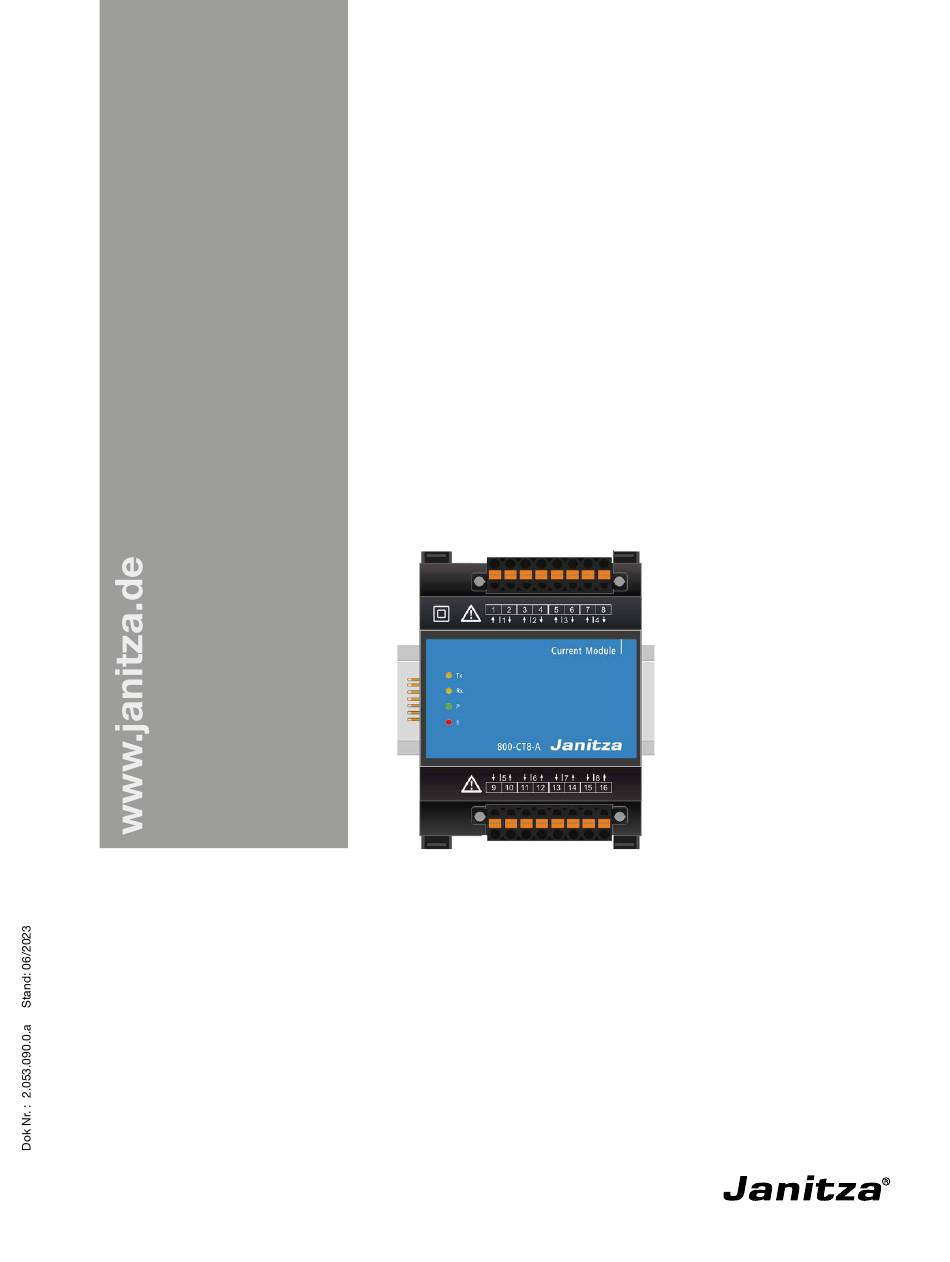

- Seite 1 Strommessmodul 800-CT8-A Erweiterungsmodul für das UMG 801 Benutzerhandbuch und technische Daten Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 E-Mail: info@janitza.de www.janitza.de...
- Seite 2 Modul 800-CT8-A www.janitza.de Strommessmodul 800-CT8-A zum UMG 801 Dok.-Nr.: 2.053.090.0.a Stand: 06/2023 Die deutsche Version ist die Originalausführung der Dokumentation...
-
Seite 3: Technische Änderungen Vorbehalten
Informationsstand. Dennoch weisen wir darauf hin, dass die Aktualisierung dieses Dokuments nicht immer zeitgleich mit der technischen Weiterentwicklung unserer Produkte durchgeführt werden kann. Informationen und Spezifikationen können jederzeit geändert werden. Bitte informieren Sie sich über die aktuelle Version unter www.janitza.de. -
Seite 4: Inhaltsverzeichnis
Darstellung der Warn- und Sicherheitshinweise Gefahrenstufen Produktsicherheit Gefahren im Umgang mit dem Gerät, der Komponenten und Module Elektrotechnisch qualifiziertes Personal Gewährleistung bei Schäden Sicherheitshinweise zum Umgang mit Stromwandlern 3. Produktbeschreibung Strommessmodul 800-CT8-A Eingangskontrolle Bestimmungsgemäße Verwendung Modul-Funktionen im Überblick EU-/UKCA-Konformitätserklärung FCC-Konformitätserklärung Messwandler Lieferumfang Bedienkonzept 3.10... - Seite 5 Modul-Handhabung in der Software GridVis ® 8.2.2 Homepage des Basisgeräts UMG 801 9. Bedienung und Tastenfunktion des Basisgeräts mit Modul Bedienung und Tastenfunktion des Basisgeräts mit Modul 800-CT8-A Modulrelevante Menüeinträge des Basisgeräts mit einem Modul 800-CT8-A 10. Modulrelevante Konfigurationen 10.1 Stromwandler-Konfiguration am Basisgerät 10.2...
- Seite 6 Modul 800-CT8-A www.janitza.de 16. Modultausch 16.1 Modul tauschen 16.2 Modul - Fehlerfall 17. Service und Wartung 17.1 Instandsetzung 17.2 Service 17.3 Gerätejustierung 17.4 Kalibrier-Intervalle 17.5 Firmware-Update 17.6 Vorgehen im Fehlerfall 17.7 Modul auf Werkseinstellungen zurücksetzen 17.8 Information zum Speichern von Messwerten und Konfigurationsdaten...
- Seite 7 Modul 800-CT8-A...
-
Seite 8: Hinweise Zu Den Geräten Und Zum Benutzerhandbuch
· den Beileger zur Montage der Module. 1.2 Urheberrechtsvermerk · die Nutzungsinformationen zum Basisgerät und der integrierten Module Ihrer Messgeräte- und Modul- © 2022 - Janitza electronics GmbH - Lahnau. Alle Topologie. Rechte vorbehalten. Ferner besitzt die Software GridVis eine „Online- ®... -
Seite 9: Defektes Gerät/Entsorgung
· Berücksichtigen Sie hierbei die Transportbedingun- gen. INFORMATION Defekte oder beschädigte Geräte, Module oder Komponenten senden Sie bitte zurück an die Janitza electronics GmbH unter Berücksichtigung der Ver- sandvorschriften für Luftfracht und Straße (komplett mit Zubehör). Beachten Sie gesonderte Bestimmungen für Geräte mit verbauten Batterien oder Akkus! Versuchen Sie nicht, das Gerät (das Modul, die Kom-... -
Seite 10: Sicherheit
Modul 800-CT8-A www.janitza.de Sicherheit Das Kapitel Sicherheit enthält Hinweise, die Sie zu 2.3 Produktsicherheit Ihrer persönlichen Sicherheit und zur Vermeidung Die Geräte, Komponenten und Module entsprechen von Sachschäden beachten müssen. dem Stand der Technik und den anerkannten sicher- heitstechnischen Regeln, trotzdem können Gefahren 2.1 Darstellung der Warn- und Sicherheitshin-... -
Seite 11: Gefahren Im Umgang Mit Dem Gerät, Der Komponenten Und Module
Verletzungen bis hin zum Tod oder zu drähten mit Aderendhülsen versehen! Sachschäden führen! · Gefährliche Spannungen können in allen mit · Janitza-Messgeräte, -Module oder -Komponen- der Spannungsversorgung verbundenen Schal- ten nicht für kritische Schalt-, Steuerungs- oder tungsteilen anstehen. -
Seite 12: Elektrotechnisch Qualifiziertes Personal
Geräts und dessen Komponenten (Module), das zwischen Primärkreis und Messkreis. Verwenden Sie über die angegebenen mechanischen, elektrischen oder anderweitigen Betriebsgrenzen hinausgeht, für Janitza-Messgeräte, -Module und -Komponenten kann zu Sachschaden oder Verletzungen bis hin zum ausschließlich „Messwandler für Messzwecke“, Tod führen. - Seite 13 Modul 800-CT8-A WARNUNG Verletzungsgefahr durch große Ströme und hohe elektrische Spannungen an den Stromwandlern! Sekundärseitig offen betriebene Stromwandler (hohe berührungsgefährliche Spannungsspitzen) können schwere Körperverletzungen oder Tod zur Folge haben. · Den offenen Betrieb der Stromwandler vermei- den, unbelastete Wandler kurzschließen! ·...
-
Seite 14: Produktbeschreibung
Modul 800-CT8-A www.janitza.de Produktbeschreibung 3.1 Strommessmodul 800-CT8-A 3.2 Eingangskontrolle Das Strommessmodul Der einwandfreie und sichere Betrieb des Moduls · erweitert den Funktionsumfang des Basisgeräts um setzt sachgemäßen Transport, fachgerechte Lage- weitere Strommesskanäle (2 Gruppen á 4 Strom- rung, Aufstellung und Montage sowie sorgfältige messkanäle). -
Seite 15: Bestimmungsgemäße Verwendung
Modul 800-CT8-A 3.3 Bestimmungsgemäße Verwendung 3.5 EU-/UKCA-Konformitätserklärung Das Modul / die Komponente Die von der Janitza electronics GmbH angewendeten · ist nur für den Einsatz im industriellen Bereich be- Gesetze, Normen und Richtlinien für die Geräte ent- stimmt. nehmen Sie den EU-/UKCA-Konformitätserklärungen ·... -
Seite 16: Lieferumfang
Die Software GridVis besitzt eine Online-Hilfe mit ® ten sind auf dem Lieferschein beschrieben. Tutorials. · Mit der auf www.janitza.de erhältlichen Netzanaly- se-Software GridVis konfigurieren Sie Ihr Basisge- ® Eine Parameter- und Modbus-Adressenliste mit rät mit Modulen und lesen Daten zur Analyse aus Daten zu Ihrem Basisgerät mit Modul, steht Ihnen... - Seite 17 Modul 800-CT8-A...
-
Seite 18: Montage
· Alle Nutzungsinformationen stehen Ihnen zu- sätzlich auf www.janitza.de als Download zur Verfügung. Unter Beachtung der Montage-Hinweise Ihres Basis- geräts (u.a. Busverbinder-Montage prüfen!) montie- ren Sie das Modul 800-CT8-A bei spannungsfreier Busverbinder Anlage wie folgt: 1. Bodenriegel auf der Modul-Rückseite eindrü- cken. - Seite 19 UMG 801 Modul 800-CT8-A Modul 800-CT8-A mit Busverbinder UMG 801 Bodenriegel Innenliegender Busverbinder Abb.: Seitenansicht UMG 801 und Modul 800-CT8-A click! 5. Verkabeln Sie anschließend Ihr Modul und legen Hutschiene Spannung an das Basisgerät (Anlage). Abb.: Seitenansicht UMG 801 und Modul 800-CT8-A INFORMATION Das Basisgerät erkennt das Modul beim Startvor-...
- Seite 20 Module Busverbinder- Buchsen Busverbinder- Buchsen Abb. Montage-Beispiel: Bodenriegel Frontansicht UMG 801 (Basisgerät) mit Modul 800-CT8-A Fehler nach Starten des Basisgeräts mit Modul: INFORMATION INFORMATION Nach der Montage Ihres Moduls, kontrollieren Sie die funktionierende Kommunikation zwischen Das Basisgerät erkennt beim Startvorgang Module Basisgerät und Modul über die Anzeige des Basis-...
- Seite 21 Modul 800-CT8-A...
-
Seite 22: Anschlüsse/Bedienelemente
Modul 800-CT8-A www.janitza.de Anschlüsse/Bedienelemente INFORMATION Das Strommessmodul besitzt bei Auslieferung die erforderlichen Schraubklemmen und Busverbinder (JanBus-Schnittstelle) zum Anschluss an das Basis- gerät oder weiterer Module. Pos. Bezeichnung Beschreibung 4 Strommesseingänge in der Gruppe, Strommessungen I5, I6, I7, I8. Klemmen 9/10, 11/12, 13/14, 15/16 Leuchtet „grün“... -
Seite 23: Kennzeichnung Des Moduls - Typenschild
Vor dem Polstück 6 35633 Lahnau / Germany 800-CT8-A • 5231230 4800/0001 Made in Germany • www.janitza.com Pos. Bezeichnung Beschreibung Artikelnummer des Herstellers - Kennzeichnung zur Rückverfolgbarkeit Artikelnummer des Messgeräts (Tatsächliche Art.nr. kann von Abbildung abweichen - siehe Lieferschein). Allgemeines Gefahrensymbol. -
Seite 24: Installation
Modul 800-CT8-A www.janitza.de Installation 7.1 Strommessung mit dem Modul INFORMATION Ihr Modul 800-CT8-A in Kombination mit dem Basis- Die Stromwandler-Verhältnisse konfigurieren Sie über gerät (UMG 801) die Bedienoberfläche des Basisgeräts oder benutzer- · misst Strom ausschließlich über Stromwandler. freundlich in der Funktion „Geräte-Konfiguration“ der Software GridVis ·... -
Seite 25: Beispiel Prinzipschaltbild „Anschlussvariante Strommessung
S. 12. · Befolgen Sie Hinweise und Bestimmungen in den Nutzungsinformationen Ihrer Stromwandler! 7.2 Beispiel Prinzipschaltbild „Anschlussvariante Strommessung“ UMG 801 (Basisgerät) Strommessung Modul 800-CT8-A Strommessung 11 12 13 14 15 16 Abb. Beispiel Prinzipschaltbild Strommessung mit Modul 800-CT8-A... -
Seite 26: Modul-Identifikation / Diagnose Am Basisgerät
Modul 800-CT8-A www.janitza.de 7.3 Modul-Identifikation / Diagnose am Basis- 7.3.1 Eintrag - Identifiziere alle Module gerät · Wählen Sie im Fenster Diagnose mit den Tasten 2 „5” und 5 „6” den Eintrag Identifiziere alle Module INFORMATION und bestätigen Sie mit Taste 3 Enter. -
Seite 27: Eintrag - Identifiziere Ein Modul
Modul 800-CT8-A LED-Status des Moduls im Betrieb: 7.3.2 Eintrag - Identifiziere ein Modul · Wählen Sie im Fenster Diagnose mit den Tasten 2 „5” und 5 „6” den Eintrag Identifiziere ein Modul und bestätigen Sie mit Taste 3 Enter. · Es erscheint das Fenster Identifiziere ein Modul. -
Seite 28: Modul-Kommunikation / Pc-Verbindung
Modul 800-CT8-A www.janitza.de Modul-Kommunikation / PC-Verbindung 8.1 Modul-Kommunikation 8.2.1 Modul-Handhabung in der Software GridVis ® Die Konfiguration Ihres Strommessmoduls tätigen Sie über das Display und die Tasten Ihres Basisge- Die Oberfläche der Netzvisualisierungssoftware Grid- räts (UMG 801). veranschaulicht, in grafischer Form, am Basis- ®... - Seite 29 Modul 800-CT8-A...
-
Seite 30: Bedienung Und Tastenfunktion Des Basisgeräts Mit Modul
· Angaben und Informationen zur Anzeige und den Lauftext. Tastenfunktionen des Basisgeräts, finden Sie in den Nutzungsinformationen des Basisgeräts. Menü · Mit der auf www.janitza.de erhältlichen Netzanaly- se-Software GridVis konfigurieren Sie Ihr Basis- ® Home (Startbildschirm UMG 801, gerät mit Modulen und lesen Daten zur Analyse aus 1. - Seite 31 Modul 800-CT8-A Leistung Energie Leistungsübersicht Wirkenergie Basisgeraet 1-4 Basisgeraet 1-4 Basisgeraet 5-8 Basisgeraet 5-8 1. Modul 1-4 1. Modul 1-4 1. Modul 5-8 1. Modul 5-8 10. Modul 1-4 10. Modul 1-4 10. Modul 5-8 10. Modul 5-8 Wirkleistung Blindenergie...
-
Seite 32: Konfiguration
Modul 800-CT8-A www.janitza.de Konfiguration Diagnose Ethernet Konfig. A Identifiziere alle Module IP-Konfiguration Dauer IP-Adresse Bestaetigen Netzmaske Identifiziere ei10. Modul Gateway Position Ethernet Konfig. B Dauer IP-Konfiguration Bestaetigen IP-Adresse System Informationen Netzmaske Basisgerät Gateway Seriennummer Feldbus Geräteadresse IP-Adresse Baudrate Datum Datenrahmen HW-Version... - Seite 33 Modul 800-CT8-A...
-
Seite 34: Modulrelevante Konfigurationen
Modul 800-CT8-A www.janitza.de 10. Modulrelevante Konfigurationen 10.1 Stromwandler-Konfiguration am Basisgerät Stromwandler INFORMATION Geraet Modul 1 Beachten Sie vor der Konfiguration von Stromwandler- Primaer Sekundaer verhältnissen die Messwandler gemäß ihren Angaben Wandler 1..4 auf dem Geräte-Typenschild und den technischen Daten anzuschließen! Wandler 5..8 ·... -
Seite 35: Stromwandler-Konfiguration In Der Software Gridvis
(siehe Abb. unten). Eine Beschreibung ® zur Konfiguration finden Sie in der Online-Hilfe oder den Tutorials zur Software. Abb. Stromwandler-Konfiguration „Modul 1“ (800-CT8-A) in der Software GridVis ® 10.3 Stromwandler-Konfiguration über die Mess- geräte-Homepage des UMG 801 Eine weitere Option die Stromwandler am Modul zu konfigurieren besteht über die Messgeräte-Home-... -
Seite 36: Modulrelevante Messwertanzeigen
Modul 800-CT8-A www.janitza.de 11. Modulrelevante Messwertanzeigen INFORMATION Die folgenden Messwert- und Geräteanzeigen des Basisgeräts zeigen keinen konkreten Anwendungsfall und können je nach Anschluss Ihres Basisgeräts mit Modulen und der Messumgebung abweichen! · Ein Basisgerät erlaubt den Anschluss von bis zu 10 Strommessmodulen. - Seite 37 Modul 800-CT8-A Menü (Strom) Menü Home Zeigerdiagramm Spannung Strom Leistung Untermenü (Strom) Strom Strom Strom 1. Modul 1-4 Wert Mittel Max. Strom Basisgeraet 1-4 THD-I Basisgeraet 5-8 1.940A 1.940A 1.940A 1. Modul 1-4 1.940A 1.940A 1.940A 1. Modul 5-8 1.940A 1.940A...
- Seite 38 Modul 800-CT8-A www.janitza.de Menü (Leistung) Menü Home Zeigerdiagramm Spannung Strom Leistung Untermenü (Leistungsübersicht) Leistung Leistungsuebersicht Leistungsuebersicht 1. Modul 1-4 Leistungsuebersicht Basisgeraet 1-4 Wirkleistung Basisgeraet 5-8 0.10kW -0.00kvar 0.19kVA Blindleistung 1. Modul 1-4 0.10kW -0.00kvar 0.19kVA Scheinleistung 1. Modul 5-8 0.10kW -0.00kvar 0.19kVA...
- Seite 39 Modul 800-CT8-A Untermenü (Blindleistung) Leistung Blindleistung Blindleistung 1. Modul 1-4 Leistungsuebersicht Basisgeraet 1-4 Wert Mittelw. Wirkleistung Basisgeraet 5-8 -0.02kvar -0.01kvar Blindleistung 1. Modul 1-4 -0.02kvar -0.01kvar Scheinleistung 1. Modul 5-8 -0.02kvar -0.01kvar Σ Leistungsfaktor -0.06kvar -0.02kvar Anzeige Blindleistung 1-4 für L1, L2, L3 mit Mittel- werten und Summen.
- Seite 40 Modul 800-CT8-A www.janitza.de Untermenü (Leistungsfaktor) Leistung Leistungsfaktor Leistungsfaktor 1. Modul 1-4 Leistungsuebersicht Basisgeraet 1-4 cos(phi) Leistungsfaktor Wirkleistung Basisgeraet 5-8 0.984 0.513 Blindleistung 1. Modul 1-4 0.985 0.513 Scheinleistung 1. Modul 5-8 0.985 0.513 Σ Leistungsfaktor 0.985 0.981 Anzeige Leistungsfaktor 1-4 für L1, L2, L3 mit cos(phi) und Summen.
- Seite 41 Modul 800-CT8-A Untermenü (Blindenergie) Energie Blindenergie Blindenergie 1. Modul 1-4 Wirkenergie Basisgeraet 1-4 Summe L1..L3 Blindenergie Basisgeraet 5-8 Induktiv 0.9kvarh Scheinenergie 1. Modul 1-4 1. Modul 5-8 Kapazitiv 0.9kvarh Anzeige Blindenergie 1-4, Summe L1..L3, Induktiv und Kapazitiv. Blindenergie Blindenergie 1. Modul 5-8 Basisgeraet 1-4 Summe L1..L3...
- Seite 42 Modul 800-CT8-A www.janitza.de Menü (Diagnose) Diagnose Identifiziere alle Module Menue Identifiziere alle Module Multifunktionskanaele Identifiziere ein Modul Dauer Digital I/O-Status Bestaetigen Konfiguration Diagnose System-Informationen Die Anzeige „Identifiziere alle Module mit Dauer und Bestaetigen“. Diagnose Identifiziere ein Module Identifiziere alle Module Modul Position...
- Seite 43 Modul 800-CT8-A...
-
Seite 44: Geräteansichten
Modul 800-CT8-A www.janitza.de 12. Geräteansichten · Die Abbildungen dienen der Veranschaulichung und sind nicht maßstabsgetreu. · Maßangaben in mm (in). Frontansicht Ansicht von links 26 mm/1.02 in 36 mm/1.42 in 14 mm/0.55 in 6 mm/0.24 in 72 mm/2.83 in Ansicht von unten Ansicht von oben Rückansicht Busverbinder für Übergabemodul - Ausgang Buchse für... -
Seite 45: Technische Daten
Arbeitstemperatur -10 °C (14 °F) bis +55 °C (131 °F) Relative Luftfeuchtigkeit 5 bis 95% bei 25 °C (77 °F) ohne Kondensation Verschmutzungsgrad Lüftung keine Fremdbelüftung erforderlich Strommessung Modul 800-CT8-A Nennstrom 5 A 8 (2x4) Kanäle · 2 Systeme - L1, L2, L3, N · Einzelkanäle Messbereich 0,005 .. - Seite 46 Schnittstelle und Energieversorgung · Über Busverbinder JanBus (proprietär) · Max. Buslänge (JanBus) 100 m. Anschlussvermögen der Klemmstellen - Modul 800-CT8-A Anschließbare Leiter. Pro Klemmstelle nur einen Leiter anschließen! Eindrähtige, mehrdrähtige, feindrähtige 0,2 - 2,5 mm , AWG 26-12 Aderendhülsen (nicht isoliert) 0,2 - 2,5 mm...
-
Seite 47: Kenngrößen Von Funktionen (Nur In Verbindung Mit Umg 801 Gültig!)
THD des Stromes THD I 1,0 (IEC61557-12) 0 .. 999 % 0 .. 999 % INFORMATION Ausführliche Informationen zu den Funktionen und Daten des Basisgeräts finden Sie in den Nutzungsinforma- tionen, die dem Basisgerät beiliegen oder als Download auf www.janitza.de bereitstehen! -
Seite 48: Demontage
Teile abdecken oder abschranken! 1. Anlage spannungsfrei schalten! Gegen Wieder- INFORMATION einschalten sichern! Spannungsfreiheit fest- stellen! Erden und Kurzschließen! Benachbarte, Beachten Sie! Nach der Demontage des Moduls 800-CT8-A de- unter Spannung stehende Teile abdecken oder aktiviert die Software GridVis das entsprechende ® abschranken! Modul! Informationen dazu und weitere Vorgehens- 2. -
Seite 49: Modul Tauschen
Erden und Kurzschließen! Benachbarte, unter Spannung stehende Teile abdecken oder ab- schranken! 3. Führen die Maßnahmen nicht zum Ziel, wenden Sie sich an unseren Support (www. janitza.de)! Die rote LED (E) des Moduls blinkt im Fehlerfall wäh- rend des Betriebs in Intervallen von 0,5 s. -
Seite 50: Service Und Wartung
Modul 800-CT8-A www.janitza.de 17. Service und Wartung Ihr Messgerät (Modul/Komponente) wird vor der INFORMATION Auslieferung verschiedenen Sicherheitsprüfungen unterzogen und mit einem Siegel gekennzeichnet. Dieses Benutzerhandbuch beschreibt die Module Wird ein Messgerät (Modul/Komponente) geöffnet, und liefert Informationen zum Betrieb der Module so müssen die Sicherheitsprüfungen wiederholt wer- über das Basisgerät. -
Seite 51: Information Zum Speichern Von Messwerten Und Konfigurationsdaten
Modul 800-CT8-A 17.8 Information zum Speichern von Messwer- ten und Konfigurationsdaten INFORMATION Das Basisgerät speichert folgende Messwerte spätes- tens alle 5 Minuten: · S0-Zählerstände · Min.- / Max.- / Mittelwerte · Energiewerte (Arbeitswerte) Konfigurationsdaten speichert das Basisgerät sofort! - Seite 52 Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 E-Mail: info@janitza.de www.janitza.de...
