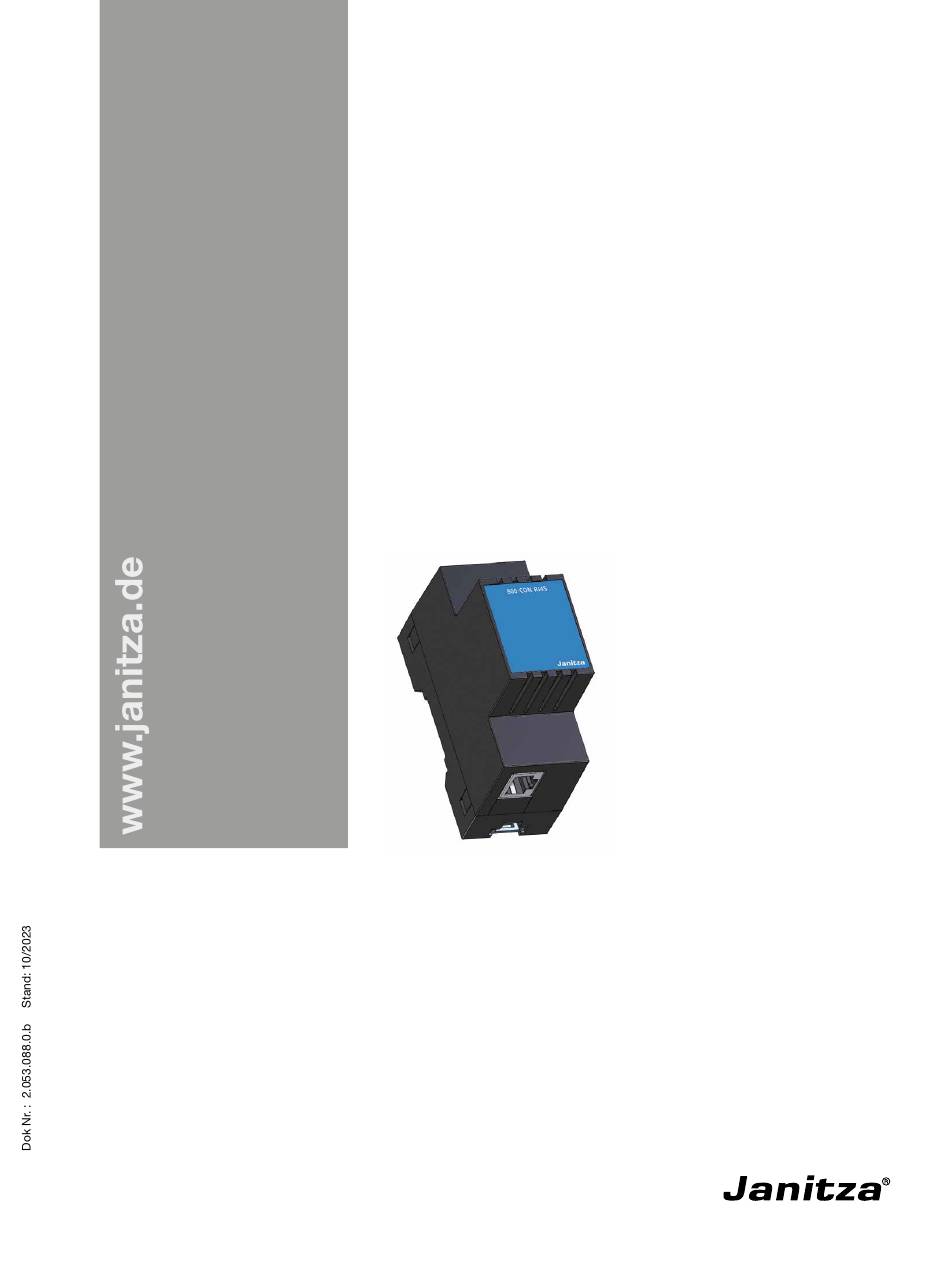

- Seite 1 Modul 800-CON-RJ45 Übergabemodul für Messgeräte- und Modultopo- logien - gültig für Basisgeräte der 800er-Serie Benutzerhandbuch und technische Daten Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 E-Mail: info@janitza.de www.janitza.de...
-
Seite 2: Übergabemodul Für Messgeräte- Und Modultopologien
Geeignete Basisgeräte und Anzahl der Modulsteckplätze (Slots): Geeignete Basisgeräte / Slot-Belegung eines Moduls Anzahl freier Slots 800-CON-RJ45 am Basisgerät UMG 801 (ab FW 1.5.0) / 10 Slots 0 Slots Tab. geeignete Basisgeräte Übergabemodul für Messgeräte- und Modultopologien - (Geeignet für Basisgeräte der 800er-Serie) Dok.-Nr.: 2.053.088.0.b... -
Seite 3: Technische Änderungen Vorbehalten
Informationsstand. Dennoch weisen wir darauf hin, dass die Aktualisierung dieses Dokuments nicht immer zeitgleich mit der technischen Weiterentwicklung unserer Produkte durchgeführt werden kann. Informationen und Spezifikationen können jederzeit geändert werden. Bitte informieren Sie sich über die aktuelle Version unter www.janitza.de. Informationen zur Software GridVis ®... -
Seite 4: Inhaltsverzeichnis
Darstellung der Warn- und Sicherheitshinweise Gefahrenstufen Produktsicherheit Gefahren im Umgang mit dem Gerät, der Komponenten und Module Elektrotechnisch qualifiziertes Personal Gewährleistung bei Schäden Sicherheitshinweise zum Umgang mit Stromwandlern 3. Produktbeschreibung Übergabemodul 800-CON-RJ45 Eingangskontrolle Bestimmungsgemäße Verwendung Modul-Funktionen im Überblick EU-Konformitätserklärung FCC-Konformitätserklärung Schutzeinrichtung/Messwandler Lieferumfang Lieferbares Zubehör... - Seite 5 Datenübergabe mit Modul 800-CON-RJ45 6.2.1 JanBus-Topologie mit 1-Slot-Modulen 6.2.2 Kombinierte JanBus-Topologie mit 1-Slot- und 3-Slot-Modulen 6.2.3 JanBus-Topologie mit 3-Slot-Modulen Datenleitung zur Verbindung der Übergabemodule 800-CON-RJ45 Konfiguration von Messgeräte- und Modul-Topologien 7. Geräteansichten 8. Technische Daten 9. Demontage/Modultausch 10. Service und Wartung 10.1 Instandsetzung 10.2...
-
Seite 6: Hinweise Zu Den Geräten Und Zum Benutzerhandbuch
· das Datenblatt. 1.2 Urheberrechtsvermerk · den Beileger „Sicherheitshinweise“. · den Beileger zur Montage der Module. © 2023 - Janitza electronics GmbH - Lahnau. Alle · die Nutzungsinformationen zum Basisgerät und der Rechte vorbehalten. integrierten Module Ihrer Messgeräte- und Modul- Topologie. -
Seite 7: Defektes Gerät/Entsorgung
· Berücksichtigen Sie hierbei die Transportbedingun- gen. INFORMATION Defekte oder beschädigte Geräte, Module oder Komponenten senden Sie bitte zurück an die Janitza electronics GmbH unter Berücksichtigung der Ver- sandvorschriften für Luftfracht und Straße (komplett mit Zubehör). Beachten Sie gesonderte Bestimmungen für Geräte mit verbauten Batterien oder Akkus! Versuchen Sie nicht, das Gerät (das Modul, die Kom-... -
Seite 8: Sicherheit
Modul 800-CON-RJ45 www.janitza.de Sicherheit Das Kapitel Sicherheit enthält Hinweise, die Sie zu 2.3 Produktsicherheit Ihrer persönlichen Sicherheit und zur Vermeidung Die Geräte, Komponenten und Module entsprechen von Sachschäden beachten müssen. dem Stand der Technik und den anerkannten sicher- heitstechnischen Regeln, trotzdem können Gefahren 2.1 Darstellung der Warn- und Sicherheitshin-... -
Seite 9: Gefahren Im Umgang Mit Dem Gerät, Der Komponenten Und Module
Verletzungen bis hin zum Tod oder zu nung stehen nicht berühren! Leiter aus Einzel- Sachschäden führen! drähten mit Aderendhülsen versehen! · Janitza-Messgeräte, -Module oder -Komponen- · Gefährliche Spannungen können in allen mit ten nicht für kritische Schalt-, Steuerungs- oder der Spannungsversorgung verbundenen Schal- Schutzanwendungen verwenden, bei denen die tungsteilen anstehen. -
Seite 10: Elektrotechnisch Qualifiziertes Personal
Wirkprinzip eine sichere galvanische Trennung oder anderweitigen Betriebsgrenzen hinausgeht, zwischen Primärkreis und Messkreis. Verwenden Sie kann zu Sachschaden oder Verletzungen bis hin zum für Janitza-Messgeräte, -Module und -Komponenten Tod führen. ausschließlich „Messwandler für Messzwecke“, · Es darf nur elektrotechnisch qualifiziertes die sich für das Energie-Monitoring Ihrer Anlage... - Seite 11 Modul 800-CON-RJ45 WARNUNG Verletzungsgefahr oder Beschädigung des Mess- geräts durch hohe Messströme/Messspannungen an den Anschlüssen der Stromwandler! Durch hohe Messströme können an den Anschlüssen der Stromwandler Temperaturen bis zu 80 °C (176 °F) entstehen. · Verwenden Sie Leitungen, die für eine Be- triebstemperatur von mindestens 80 °C (176 °F)
-
Seite 12: Produktbeschreibung
Sie dem Kap. „8. Technische Daten“ auf S. 29. Installationskleinverteilern. · Beachten Sie neben den Nutzungsinformationen des Moduls 800-CON-RJ45 auch alle Nutzungsin- Die JanBus-Schnittstelle des Übergabemoduls formationen der in die JanBus-Topologie einge- 800-CON-RJ45 ist als proprietäre RJ45-JanBus- bundenen Module und Komponenten, insbeson- Schnittstelle konzipiert! Nicht mit RJ45-Ethernet- dere die Ihres Basisgeräts! -
Seite 13: Eingangskontrolle
Modul 800-CON-RJ45 3.2 Eingangskontrolle 3.3 Bestimmungsgemäße Verwendung Der einwandfreie und sichere Betrieb des Moduls Das Modul / die Komponente setzt sachgemäßen Transport, fachgerechte Lage- · ist nur für den Einsatz im industriellen Bereich be- rung, Aufstellung und Montage sowie sorgfältige stimmt. -
Seite 14: Eu-Konformitätserklärung
Modul 800-CON-RJ45 www.janitza.de 3.5 EU-Konformitätserklärung 3.8 Lieferumfang Die von der Janitza electronics GmbH angewendeten Anzahl Art. Nr. Bezeichnung Gesetze, Normen und Richtlinien für die Geräte ent- 52.31.242 Modul 800-CON-RJ45 - nehmen Sie den EU-/UKCA-Konformitätserklärungen 2TE-Übergabemodul auf www.janitza.de. Die EU-/UKCA-Konformität des 52.31.243 Busverbinder - Übergabe links Geräts erlaubt die CE-/UKCA-Kennzeichnung. -
Seite 15: Bedienkonzept
Das Erweiterungs- und Übergabemodul Mit der Software GridVis steht Ihnen das perfekte ® UMG 800-CON-RJ45 dient, wie schon im Kap. „3.1 Tool zur Programmierung, Auslesung, Visualisierung Modul 800-CON-RJ45“ auf S. 14 beschrieben, der und Analyse von Messdaten zur Verfügung (Voraus- Anbindung von räumlich entfernten Messstellen. -
Seite 16: Montage
- Spannungsfreiheit feststellen! - Erden und Kurzschließen! - Benachbarte, unter Spannung stehende Teile abdecken oder abschranken! · Das zum Modul 800-CON-RJ45 gehörige Basis- gerät ausschließlich mit einer Versorgungs- spannung von 24 V betreiben! Beachten Sie die technischen Spezifikationen in den Nutzungs- informationen des Basisgeräts. - Seite 17 2. Falls noch nicht erfolgt, drücken Sie den zum gangsbusverbinder auf die Hutschiene bis die jeweiligen Lieferumfang gehörenden Busverbin- Bodenriegel hörbar einrasten. der (JanBus-Schnittstelle) in die Buchsen auf der Rückseite Ihres Moduls. Übergabemodul 800-CON-RJ45 mit Ausgangsbusverbinder Bodenriegel, eingedrückt Basisgerät Ausgangsbusverbinder Kontakte des...
-
Seite 18: Montage Des Übergabemoduls Mit Eingangsbusverbinder
S. 22). 4.2 Montage des Übergabemoduls mit Ein- gangsbusverbinder Für räumlich entfernte Modulreihen montieren Sie das Übergabemodul 800-CON-RJ45 mit Ein- gangsbusverbinder bei spannungsfreier Anlage: 1. Offene Bodenriegel auf der Übergabemodul- Rückseite eindrücken. 2. Falls noch nicht erfolgt, drücken Sie den zum Lieferumfang gehörenden Eingangsbusverbinder... - Seite 19 Modulreihe (siehe Kap. „6. Installation“ auf S. 22). · Bitte beachten Sie zusätzlich zu den Nutzungsinfor- mationen des Basisgeräts und des Übergabemo- duls 800-CON-RJ45 auch ggf. alle weiteren Nut- zungsinformationen der in Ihrer JanBus-Topologie Buchsen des integrierten Module und Komponenten.
-
Seite 20: Anschlüsse/Bedienelemente
Modul 800-CON-RJ45 www.janitza.de Anschlüsse/Bedienelemente 5.1 Bezeichnung und Beschreibung INFORMATION INFORMATION Der Lieferumfang des Übergabemoduls 800-CON- Geeignete Module für eine JanBus-Messgeräte und RJ45 enthält jeweils einen Eingangs- und einen Aus- -Modultopologie finden Sie im Kap. „3.9 Lieferbares gangsbusverbinder, so dass jedes Übergabemodul Zubehör“... -
Seite 21: Kennzeichnung Des Moduls - Typenschild
35633 Lahnau / Germany UMG 801 • 5231217 4700/0001 Aux: 24V , 4W MAC: 00:0e:6b:0e:00:01 5.2 Kennzeichnung des Moduls - Typenschild Made in Germany • www.janitza.com ON RJ45 Janitza electronics GmbH Vor dem Polstück 6 35633 Lahnau / Germany 800-CON RJ45 • 5231223 0500/0001 Made in Germany •... -
Seite 22: Installation
Modul 800-CON-RJ45 www.janitza.de Installation INFORMATION WARNUNG Verletzungsgefahr durch große Ströme und hohe Das Übergabemodul 800-CON-RJ45 mit Aus- elektrische Spannungen! gangsbusverbinder am Basisgerät oder an ange- Schwere Körperverletzungen oder Tod können erfol- reihten Modulen gen, durch: · sitzt immer am Ende einer Messgeräte- und ·... -
Seite 23: Datenübergabe Mit Modul 800-Con-Rj45
1-Slot- und X-Slot-Modulen, bis die Übergabemodul 800-CON-RJ45 belegt keinen Slot)! maximale Slot-Anzahl des Basisgeräts ausge- · Den Lieferumfang des Moduls 800-CON-RJ45 ent- schöpft ist (z. B. eine Kombination aus 1-Slot- nehmen Sie dem Benutzerhandbuch zum Modul. und 3-Slot-Modulen, wie das 800-CT24). -
Seite 24: Janbus-Topologie Mit 1-Slot-Modulen
Beispiel einer JanBus-Topologie mit 10 Modulen, die je einen Modul-Slot am Basisgerät belegen (2x digitale Eingangsmodule 800-DI14, 2x Strommessmodule 800-CT8-LP und 6x Strommessmodule 800-CT8-A) und 4 Übergabemodulen (belegen keinen Modul-Slot). Übergabemodul Übergabemodul Übergabemodul 800-CON-RJ45 mit 800-CON-RJ45 mit 800-CON-RJ45 mit Basisgerät Ausgangsbusverbinder Eingangsbusverbinder... -
Seite 25: Kombinierte Janbus-Topologie Mit 1-Slot- Und 3-Slot-Modulen
Kombinierte JanBus-Topologie mit 1-Slot- und 3-Slot-Modulen Beispiel einer kombinierten JanBus-Topologie mit 5 digitalen Eingangsmodulen 800-DI14 (belegen 5 Modul-Slots am Basisgerät), 1 Strommessmodul 800-CT24 (belegt 3 Modul-Slots) und 2 Strommessmodu- len 800-CT8-LP (belegen 2 Modul-Slots). Übergabemodul 800-CON-RJ45 mit Basisgerät Ausgangsbusverbinder 1 - I1s1 1 - I1s1... -
Seite 26: Janbus-Topologie Mit 3-Slot-Modulen
Modul 800-CON-RJ45 www.janitza.de 6.2.3 JanBus-Topologie mit 3-Slot-Modulen Beispiel einer JanBus-Topologie mit 3 Strommessmodulen 800-CT24 (belegen jeweils 3 Modul-Slots des Basisgeräts). Übergabemodul 800-CON-RJ45 mit Basisgerät Ausgangsbusverbinder 3x Strommessmodul 800-CT24 Hutschiene Endwinkel RJ45-Kabel RJ45-Kabel Hutschiene RJ45-Kabel Hutschiene Abb.-Beispiel: Messgeräte- und Modulreihe mit 3x 3-Slot-Modulen auf 4 Messstellen verteilt. -
Seite 27: Datenleitung Zur Verbindung Der Übergabemodule 800-Con-Rj45
· Angaben und Informationen zur Anzeige und den Tastenfunktionen des Basisgeräts, finden Sie in ACHTUNG den Nutzungsinformationen des Basisgeräts. Sachschaden durch Vertauschen der Ethernet- · Mit der auf www.janitza.de erhältlichen Netzanaly- Schnittstellen! se-Software GridVis konfigurieren Sie Ihr Basis- ® Die JanBus-Schnittstelle des Moduls 800-CON-RJ45 gerät mit Modulen und lesen Daten zur Analyse... -
Seite 28: Geräteansichten
Modul 800-CON-RJ45 www.janitza.de Geräteansichten · Die Abbildungen dienen der Veranschaulichung und sind nicht maßstabsgetreu. · Maßangaben in mm (in). Frontansicht Ansicht von links 26 mm/1.02 in 36 mm/1.42 in 14 mm/0.55 in 6 mm/0.24 in 36 mm/1.42 in Ansicht von unten Ansicht von oben Rückansicht Busverbinder (JanBus-Schnittstelle Ausgangsbusverbinder 2TE Eingangsbusverbinder 2TE... -
Seite 29: Technische Daten
INFORMATION Ausführliche Informationen zu den Funktionen und Daten des Basisgeräts finden Sie in den Nutzungsinformatio- nen, die dem Basisgerät beiliegen oder als Download auf www.janitza.de bereitstehen! Beachten Sie weiterhin die Nutzungsinformationen der in Ihrer Messgeräte- und Modul-Topologie integrierten Module! Alle Nutzungsinformationen finden Sie auch als Download auf www.janitza.de. -
Seite 30: Demontage/Modultausch
Modul 800-CON-RJ45 www.janitza.de Demontage/Modultausch Gehen Sie bei der Demontage des Übergabemoduls ACHTUNG 800-CON-RJ45 mit Ausgangs- und Eingangsbusver- Zu grobe Handhabung kann Ihr Modul beschädi- binder analog vor: gen und zum Sachschaden führen! 1. Anlage spannungsfrei schalten! Gegen Wieder- Die Busverbinder-Kontakte und die Bodenriegel einschalten sichern! Spannungsfreiheit fest- können bei der Demontage Ihres Moduls beschädigt... - Seite 31 Modul 800-CON-RJ45 INFORMATION Nach der Demontage oder dem Tausch des Moduls 800-CON-RJ45 deaktiviert die Software GridVis ggf. ® die angereihten Module Ihrer Messgeräte und Modulto- pologie. Informationen dazu und weitere Vorgehenswei- sen finden Sie in der Online-Hilfe der Software GridVis...
-
Seite 32: Service Und Wartung
Siegel gekennzeich- Dieses Benutzerhandbuch beschreibt das Überga- net. Wird ein Messgerät, Modul oder eine Kompo- bemodul 800-CON-RJ45 und liefert Informationen nente geöffnet, so müssen die Sicherheitsprüfungen zum Betrieb des Moduls über das Basisgerät. wiederholt werden. Eine Gewährleistung wird nur für ungeöffnete Messgeräte, Module oder Komponenten... - Seite 33 Modul 800-CON-RJ45...
- Seite 34 Modul 800-CON-RJ45 www.janitza.de Notizen...
- Seite 35 Modul 800-CON-RJ45 Notizen...
- Seite 36 Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 E-Mail: info@janitza.de www.janitza.de...
