Aufstellen und Erstinbetriebnahme
3.14 Emissionsminderungsset „tec" (Zubehör)
Um die jeweilige Variante des CORNA aufzurüsten zum CORNA tec, CORNA ES tec oder CORNA PS tec ist
ein Emissionsminderungsset „tec" als optionales Zubehör verfügbar, es besteht aus dem Aufnahmerahmen
für den Katalysator (Stahlblech), den Katalysator-Elementen, einem kleinen Umlenkstein und der elektro-
nischen Heizhilfe.
Einsetzen des Katalysators
Der CORNA und der CORNA ES besitzen jeweils 2 Ebenen mit Umlenkungen, der CORNA PS besitzt
3 Ebenen mit Umlenkungen. Der Katalysator ersetzt bei allen Varianten die 2. Umlenkung von unten, dies
ist beim CORNA und CORNA ES die jeweils obere und beim CORNA PS die mittlere Umlenkung.
Der Einbau des Katalysators kann gleich beim Aufstellen des Kaminofens erfolgen oder auch später
nachgerüstet werden.
CORNA
1
Untere Umlenkplatte und obere Umlenkplatte
2 4
liegen im Auslieferungszustand dem Gerät bei
3
(im Brennraum, eingepackt) - die obere Umlenkung
5
wird nicht benötigt und kann als Ersatz für die
untere Umlenkung verwendet werden.
1
Umlenkung und Katalysator können beim Aufstellen
des CORNA von oben leicht eingelegt werden.
Dafür lässt sich die Guss-Abdeckplatte einfach vom
oberen Gusssegment abheben.
Auch vom Brennraum aus lassen sich Umlenkung
und Katalysator einsetzen, bzw. zur Wartung
entnehmen.

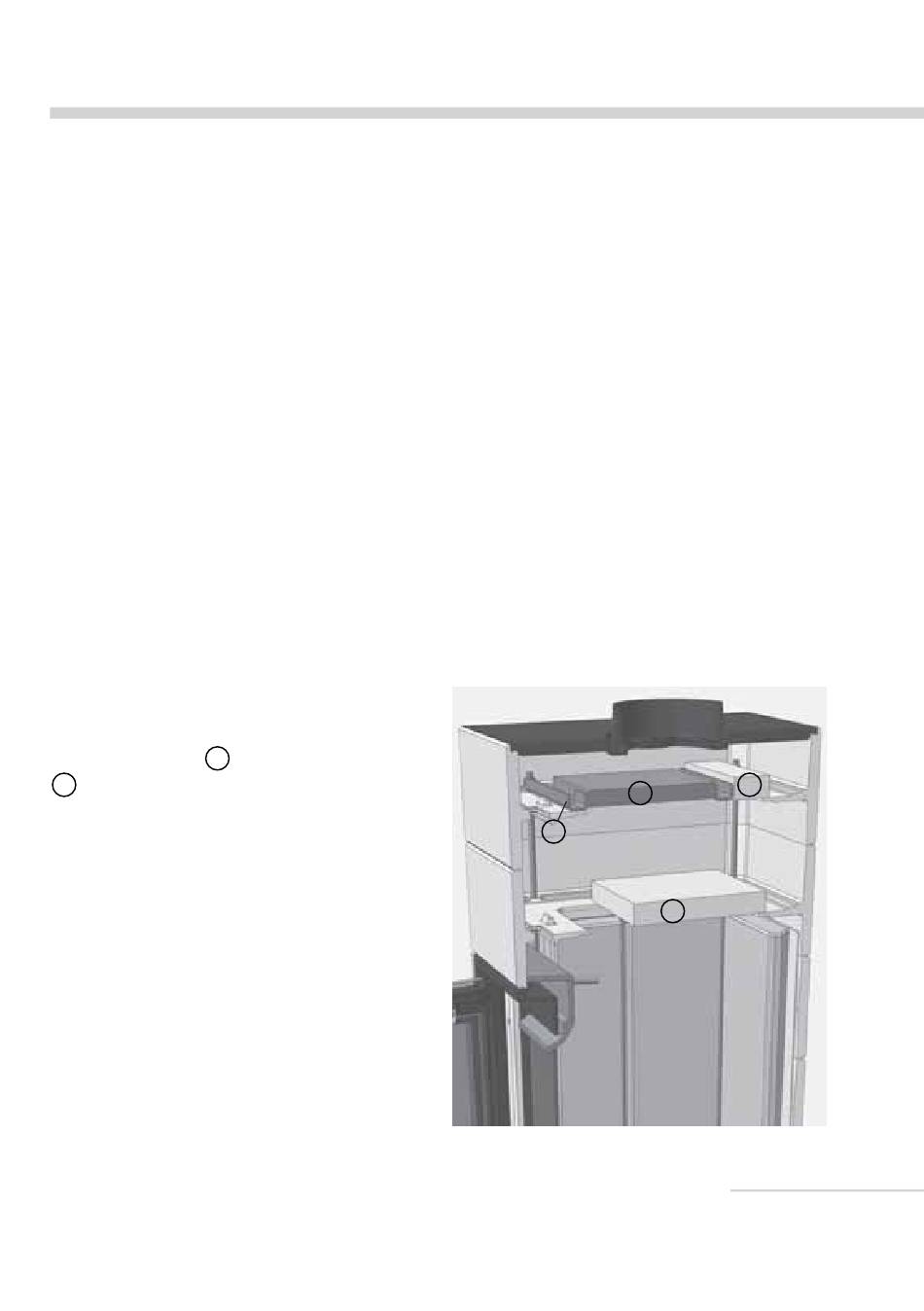

Abb. 3.25 Lage des Katalysators beim CORNA tec,
Schnittdarstellung
