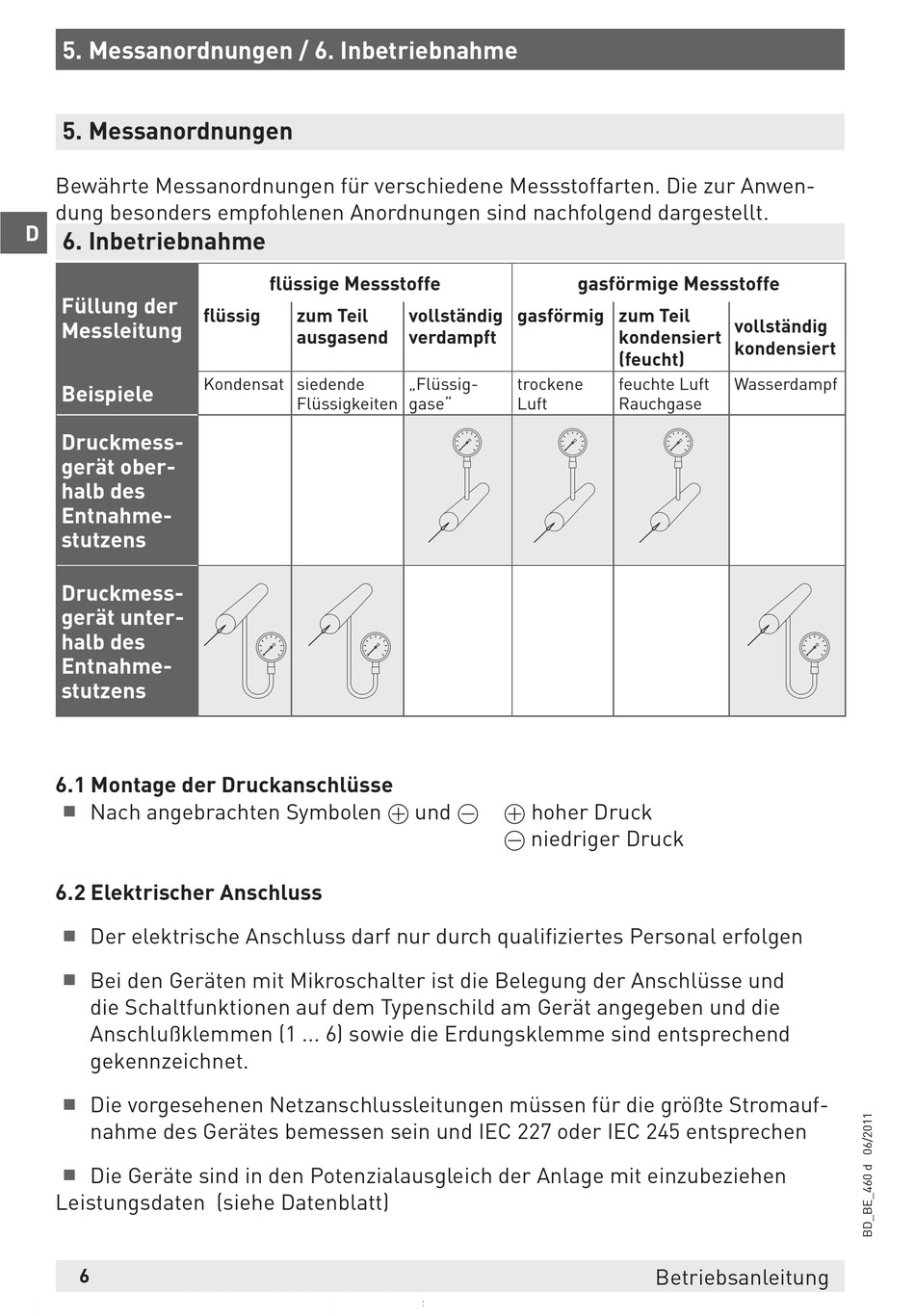

5. Messanordnungen / 6. Inbetriebnahme
5. Messanordnungen
Bewährte Messanordnungen für verschiedene Messstoffarten. Die zur Anwen-
dung besonders empfohlenen Anordnungen sind nachfolgend dargestellt.
D
6. Inbetriebnahme
Füllung der
Messleitung
Beispiele
Druckmess-
gerät ober-
halb des
Entnahme-
stutzens
Druckmess-
gerät unter-
halb des
Entnahme-
stutzens
6.1 Montage der Druckanschlüsse
Nach angebrachten Symbolen j und i
„
6.2 Elektrischer Anschluss
Der elektrische Anschluss darf nur durch qualifiziertes Personal erfolgen
„
Bei den Geräten mit Mikroschalter ist die Belegung der Anschlüsse und
„
die Schaltfunktionen auf dem Typenschild am Gerät angegeben und die
Anschlußklemmen (1 ... 6) sowie die Erdungsklemme sind entsprechend
gekennzeichnet.
Die vorgesehenen Netzanschlussleitungen müssen für die größte Stromauf-
„
nahme des Gerätes bemessen sein und IEC 227 oder IEC 245 entsprechen
Die Geräte sind in den Potenzialausgleich der Anlage mit einzubeziehen
„
Leistungsdaten (siehe Datenblatt)
6
flüssige Messstoffe
flüssig
zum Teil
ausgasend
Kondensat siedende
Flüssigkeiten
gasförmige Messstoffe
vollständig
gasförmig zum Teil
verdampft
„Flüssig-
trockene
gase"
Luft
j hoher Druck
i niedriger Druck
vollständig
kondensiert
kondensiert
(feucht)
feuchte Luft
Wasserdampf
Rauchgase
