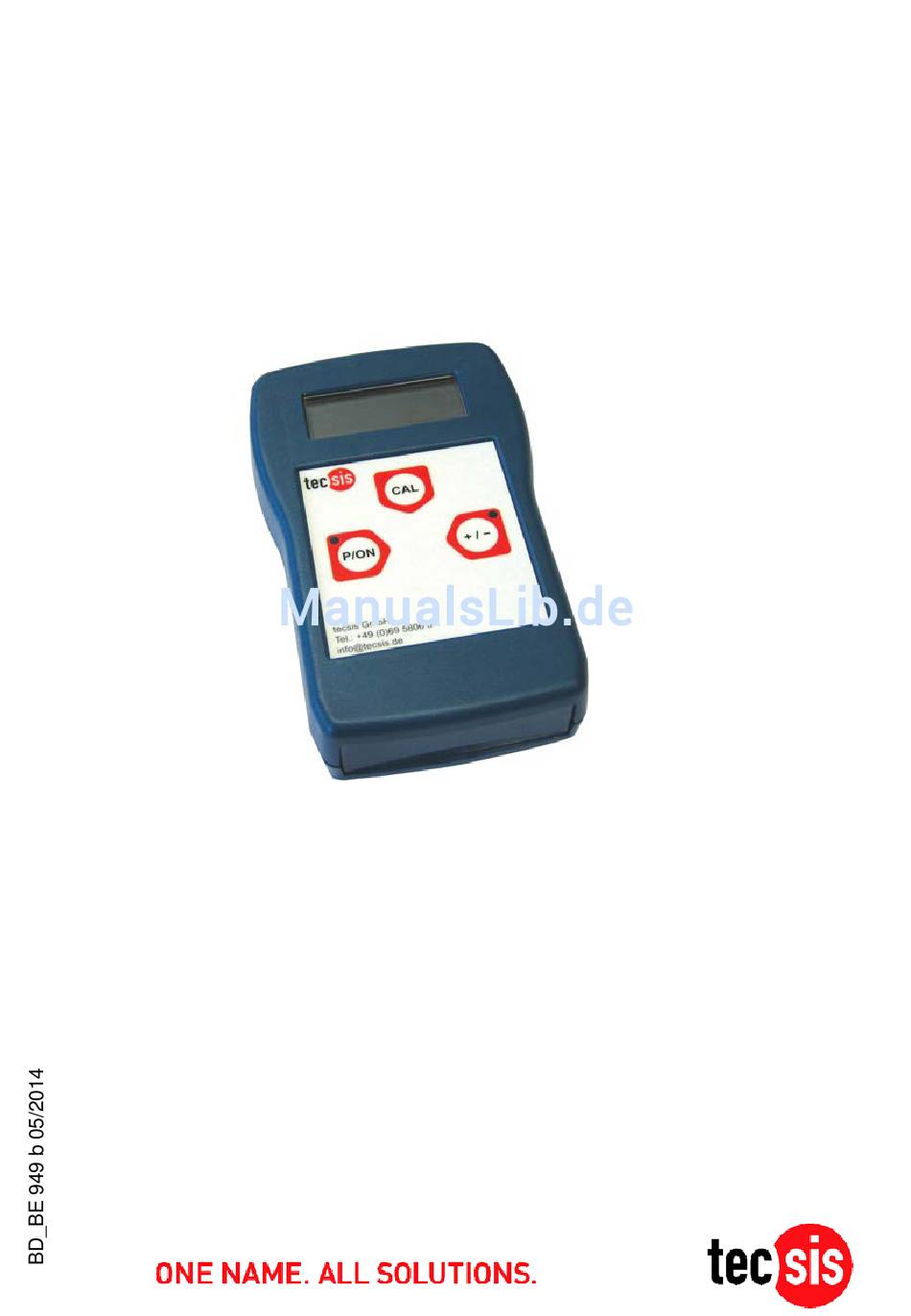

- Seite 1 Kraft Druck Temperatur Schalten Service Force Pressure Temperature Switch Service Bedienungsanleitung Operating Manual E3906 DMS-Handmessgerät SG-portable measuring instrument...
- Seite 2 Ausserdem weisen wir darauf hin, dass der Inhalt dieser Betriebsanleitung nicht Teil einer früheren oder bestehenden Vereinbarung, Zusage oder Rechtsverhältnisses ist oder diese abändern soll. Sämtliche Verpflichtungen der tecsis GmbH ergeben sich aus dem jeweiligen Kaufvertrag und den Allgemeinen Geschäftsbedingungen der tecsis GmbH.

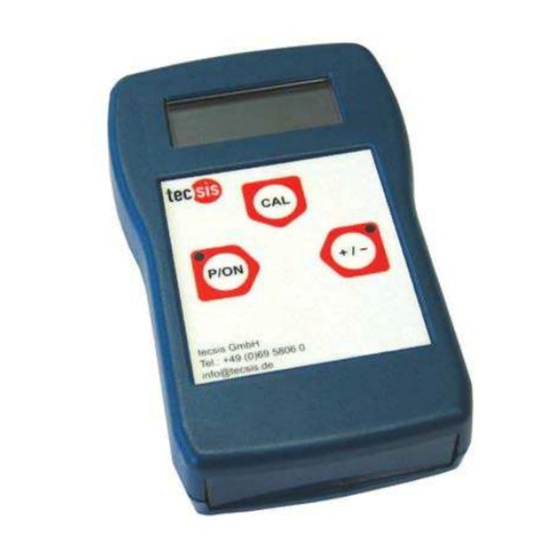

- Seite 3 E3906 Kurzbeschreibung: Das E3906 ist ein Handmessgerät mit gut ablesbarer 4½-stelligen LCD Anzeige. Es ist für passive DMS-Sensoren mit einer Empfindlichkeit von 0,35 – 3,5 mV/V ausgelegt. Durch die kompakte Bauform und dem sparsamen Akku- bzw. Batteriebetrieb eignet es sich besonders im mobilen Einsatz.
- Seite 4 Angaben ohne Gewähr sind. Irrtümer und Änderungen sind vorbehalten. Verwendungszweck, sachwidrige Verwendung Ein Gerät von tecsis dient zur Anzeige, Verarbeitung und Steuerung oder Regelung von Prozessen. Es darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Maschinen und Anlagen müssen so konstruiert werden, dass fehlerhafte Zustände nicht zu einer für das Betriebspersonal...
- Seite 5 Bedienungsanleitung/Operating manual E3906 Hinweise zur Installation Geräte von tecsis müssen unter Einhaltung der relevanten DIN- und VDE- Normen installiert und angeschlossen werden. Sie sind so einzubauen, dass eine unabsichtliche Bedienung hinreichend ausgeschlossen wird. Damit eine Unterbrechung der Versorgungs- und Signalleitungen nicht zu einem undefinierten oder gefährlichen Zustand führen kann, sind entsprechende Hard- und Softwaremäßige Sicherheitsvorkehrungen...
- Seite 6 Bedienungsanleitung/Operating manual E3906 Betriebshinweise Netzbetrieb Es muss ein Steckernetzteil mit stabilisierten 6 VDC ± 2% mit min. 300 mA verwendet werden. Damit werden auch gleichzeitig die Akkus geladen, auch bei ausgeschaltetem E3906. Netzteilstecker: 2,1 mm Hohlstecker Innen +6 VDC Außen 0 V Warnung: Vor dem Netzbetrieb müssen (Einw eg-) Batterien aus dem Gerät entfernt w erden, da...
-
Seite 7: Bedienung
Bedienungsanleitung/Operating manual E3906 Bedienung Ein / Ausschalten: P/ON Mit Taste P/ON wird das Gerät eingeschaltet, und schaltet sich automatisch 10-15 min. nach dem letzten Betätigen der P/ON Taste wieder aus. Maximalw ertspeicher: P/ON Mit Taste P/ON wird der Max-Speicher und die zugehörige LED eingeschaltet, und ab diesem Zeitpunkt der höchste aufgetretene Messwert angezeigt. - Seite 8 Bedienungsanleitung/Operating manual E3906 Voreinstellung für Empfindlichkeit Dezimalpunkteinstellung mit S3 und S4 mit S1 und S2 mV/V 100% Anzeige Anzeige 0,35 – 2,1 2000 offen offen offen 1888,8 2,0 – 3,5 2000 offen offen offen 188,88 0,35 – 5000 offen 18,888 0,55 0,5 –...
-
Seite 9: Technische Daten
Bedienungsanleitung/Operating manual E3906 Technische Daten Baureihe E3906 Messgenauigkeit v.E.% 0,2 ± 3 Digit Anstiegszeit Maximalwertspeicher 250 ms –3 dB Anzeigerate Anzeigeumfang 0 - ±19999 Ω Brückenwiderstand der DMS 350 ...2000 Eingangsempfindlichkeit mV/V 0,35 ...3,5 Speisespannung DMS 4 V max.15 mA... - Seite 10 We also point out that the contents of these operating instructions does not form part of an earlier or existing agreement, assurance or legal relationship or is meant to change these. All obligations of tecsis GmbH result from the respective sales contract and the general business terms of tecsis GmbH.
- Seite 11 Bedienungsanleitung/Operating manual E3906 Brief description The E3906 is a portable measuring system with a good readable 4 -digit LCD display. It is designed for passive sensors with a sensibility of 0,35 – 3,5 mV/V. It is particularly suitable for mobile application through economic accumulators or rather battery operation.
-
Seite 12: Safety Requirements
For this purpose, it is without fail necessary that all measures are carried out of qualified personnel. All persons concerned with the project planning, installation and service of tecsis devices, must be familiar to the security concepts in automatic control and qualified in the sense listed above. - Seite 13 E3906 Notes on installation Devices of tecsis must be installed and connected by compliance with the relevant DIN- and VDE-norms. They are to be installed in such a way that an unintentional service is excluded sufficiently. The corresponding hardware and software side safety precautions are to be observed in such manner that an interruption of the supply and signal cables can not lead to an undefined or dangerous state.
-
Seite 14: Operation Advice
Bedienungsanleitung/Operating manual E3906 Operation advice 2.1 Mains operation Mains operation: A mains adapter with 6 VDC ±2% must be employed with min. 300 mA. In this way, the accumulators will be charged, even if the SG-portable measuring instrument is switched off. -
Seite 15: Configuration
Bedienungsanleitung/Operating manual E3906 Configuration Sw itch on/off: P/ON The device is switched on with the P/ON switch. It switches off automatically 10-15 minutes after the last activation of the P/ON switch. Peak-lev el-detector: P/ON The peak-level-detector and the appropriated LED is switched on with the P/ON switch. - Seite 16 Bedienungsanleitung/Operating manual E3906 Presettings for sensitiv ity w ith S1 and S2 Decimal point settings w ith S3 and S4 100% mV/V Anzeige Anzeige 0,35 – 2,1 2000 open closed open open 1888,8 2,0 – 3,5 2000 open open closed...
-
Seite 17: Technical Data
Bedienungsanleitung/Operating manual E3906 Technical data Model E3906 Measuring accuracy f.s.% 0,2 ±3 digit Rise time maximum value memory 250 ms –3dB Reading rate Indication extent 0 - ±19999 Ω Bridge resistance of SG* 350 ...2000 Input sensitivity mV/V 0,35 ...3,5 Supply voltage SG* 4 V max.15 mA... - Seite 18 Bedienungsanleitung/Operating manual E3906 BD_BE 949 b www.tecsis.de...
- Seite 19 Bedienungsanleitung/Operating manual E3906 www.tecsis.de BD_BE 949 b...
- Seite 20 Gm bH Carl-Legien-Straße 40-44 D-63073 Offenbach am Main Telefon: +49 69 5806-0 Fax: +49 69 5806-7788 E-Mail: force@tecsis.de Internet: www.tecsis.de...
