Tecsis Reihe P2590 Betriebsanleitung
Differenzdruckmessgeräte
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

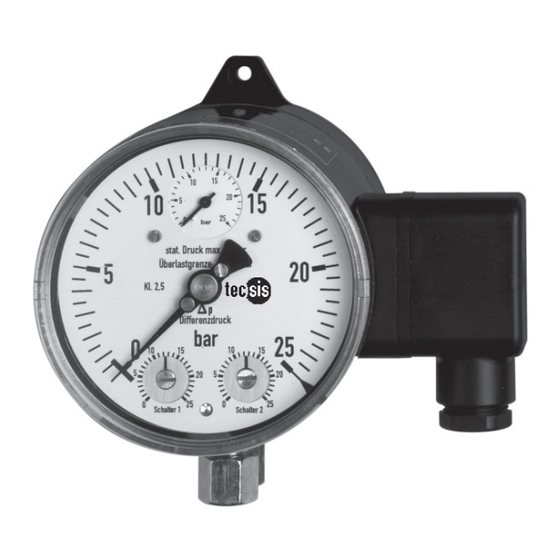

Differenzdruckmessgeräte
Baureihe P2590
Differential pressure gauges
Model P2590
mit Betriebsdruckanzeige/
with process pressure gauge
tecsis GmbH
Carl-Legien-Straße 40-44
63073 Offenbach . Germany
Tel.: +49 (0)69/5806 0
Fax: +49 (0)69/5806 7788
E-Mail: info@tecsis.de
www.tecsis.de
mit Mikroschalter ohne Analoganzeige/
Switch version without indication
Betriebsanleitung
Operating Instructions
mit Mikroschalter/
with switch
D
GB
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Tecsis Reihe P2590
Inhaltszusammenfassung für Tecsis Reihe P2590

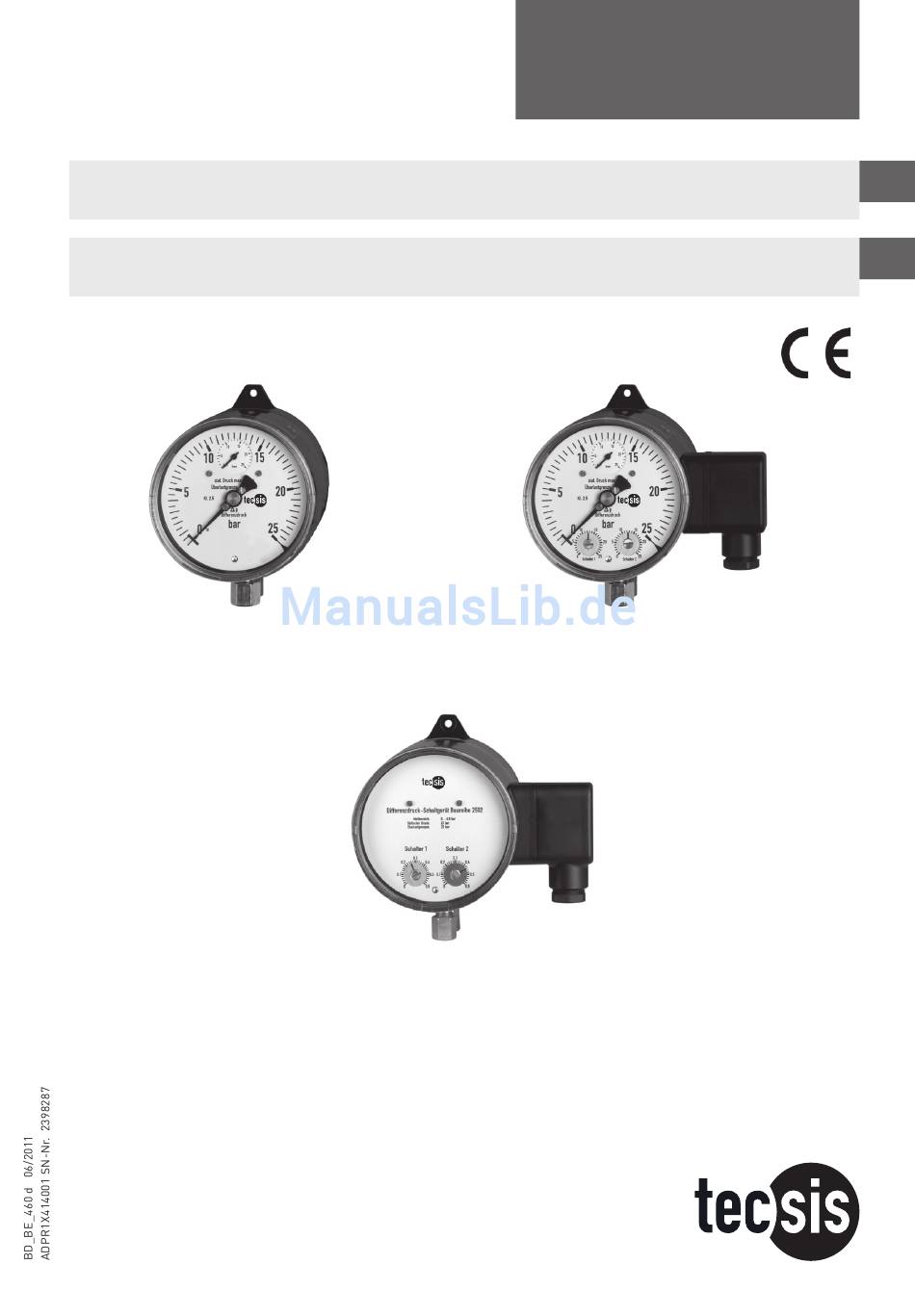

- Seite 1 Differential pressure gauges Model P2590 mit Betriebsdruckanzeige/ mit Mikroschalter/ with process pressure gauge with switch mit Mikroschalter ohne Analoganzeige/ Switch version without indication tecsis GmbH Carl-Legien-Straße 40-44 63073 Offenbach . Germany Tel.: +49 (0)69/5806 0 Fax: +49 (0)69/5806 7788 E-Mail: info@tecsis.de www.tecsis.de...
- Seite 2 Betriebsanleitung Seite 1 - 10 Baureihe P2590 Operating instructions Page 11 - 18 Model P2590 © 2011 tecsis GmbH All rights reserved. / Alle Rechte vorbehalten. ® tecsis is a registered trademark in various countries. ® tecsis ist eine geschützte Marke in verschiedenen Ländern.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitshinweise Allgemeines Funktionsprinzip Montagehinweise Messanordnungen Inbetriebnahme Optionen und Zubehör Lagerung Wartung / Reinigung Reparaturen Entsorgung Betriebsanleitung... -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise ... 3. Funktionsprinzip 1. Sicherheitshinweise Beachten Sie unbedingt bei Montage, Inbetriebnahme und Betrieb dieser Geräte die entsprechenden nationalen Sicherheitsvorschriften (z. B. VDE 0100 / EN 60 079-14 / EN 837-2). Vorsicht Alle Arbeiten dürfen nur im spannungslosen Zustand erfolgen „... -
Seite 5: Montagehinweise
4. Montagehinweise 4. Montagehinweise Die Montage des Differenzdruckmessgerätes erfolgt in Anlehnung an die Einbau- empfehlung für Druckmessgeräte nach EN 837-2 /7. Die maximal zulässige Messstoff-/Umgebungstemperatur darf nicht über- „ schritten werden Messleitungen vor der Gerätemontage gründlich durch Abklopfen und „ Ausblasen oder Durchspülen reinigen Messgeräte vor Verschmutzung und starken Temperaturschwankungen „... -
Seite 6: Messanordnungen
5. Messanordnungen / 6. Inbetriebnahme 5. Messanordnungen Bewährte Messanordnungen für verschiedene Messstoffarten. Die zur Anwen- dung besonders empfohlenen Anordnungen sind nachfolgend dargestellt. 6. Inbetriebnahme flüssige Messstoffe gasförmige Messstoffe Füllung der flüssig zum Teil vollständig gasförmig zum Teil vollständig Messleitung ausgasend verdampft kondensiert kondensiert... - Seite 7 6. Inbetriebnahme Die genauen Anschlussbelegungen können dem nachfolgenden Anschluss- schema entnommen werden. Zusätzlich sind Anschlussbelegung und erforder- liche Hilfsenergie auf dem Typenschild am Gehäuseumfang vermerkt. Elektrischer Anschluss über Kabeldose oder Winkelstecker nach DIN 43 651 „ 5.33 2. Kontakt 5.3 1. Kontakt Kabelanschlussdose M20 x 1,5 oder elektrischer Anschluss über...
-
Seite 8: Optionen Und Zubehör
6. Inbetriebnahme / 7. Optionen und Zubehör 6.3 Schaltpunkteinstellung / Nullpunktüberprüfung Bei Angabe der Sollwerte werden werkseitig die Schaltpunkte eingestellt. Die Schaltpunktverstellung erfolgt über frontseitig zugängliche Einstell-schrau- ben. Eine Hilfsskala über 270 p° ermöglicht eine relativ genaue Schaltpunktju- stierung und zeigt den momentan eingestellten Sollwert. Zur Kontaktverstellung Schnappscheibe mittels Schraubendreher an der am Umfang angebrachten Einprägung/Aussparung abheben. -
Seite 9: Angaben Zum Handling
7. Optionen und Zubehör 7.2 Vierfach-Ventilblock Absperrung der j- und i- Prozessleitung zur Demontage oder Prüfung des „ Messgerätes ohne Störung des laufenden Betriebsprozesses. Schutz des Gerätes gegen unzulässige Überdruckbelastung, wie z. B. bei Druckprüfun- Druckausgleichs- ventil gen und undefinierten Betriebsverhältnissen (auch zeitweiliger Stilllegung). -
Seite 10: Befestigungsrand Für Schalttafelmontage
Menschen, Umwelt und Einrichtungen führen. Ausreichende Vorsichtsmaß- nahmen sind zu ergreifen. 10. Reparaturen Reparaturen sind ausschließlich vom Hersteller oder entsprechend geschultem Personal durchzuführen. Weitere technische Daten bitte dem tecsis Datenblatt DD480 entnehmen. Gefährliche Arbeitsstoffe Messstoffreste in ausgebauten Druckmessgeräten können zur Gefährdung von Menschen, Umwelt und Einrichtungen führen. -
Seite 11: Entsorgung
Oberflächen in Berührung gekommen sind, vorher um Reinigung und möglichst genaue Stoffangabe des gefährlichen Mediums. Bei Reinigung durch tecsis ist die genaue Angabe des Messstoffes bzw. dessen Zusammensetzung und Verarbeitungshinweise incl. Angabe der Schutzmaß- nahmen zum sicheren Umgang für unser Annahme- und Wartungspersonal zwingend erforderlich. - Seite 24 GmbH Carl-Legien-Straße 40-44 63073 Offenbach . Germany Tel.: +49 (0)69/5806 0 Fax: +49 (0)69/5806 7788 E-Mail: info@tecsis.de www.tecsis.de...
