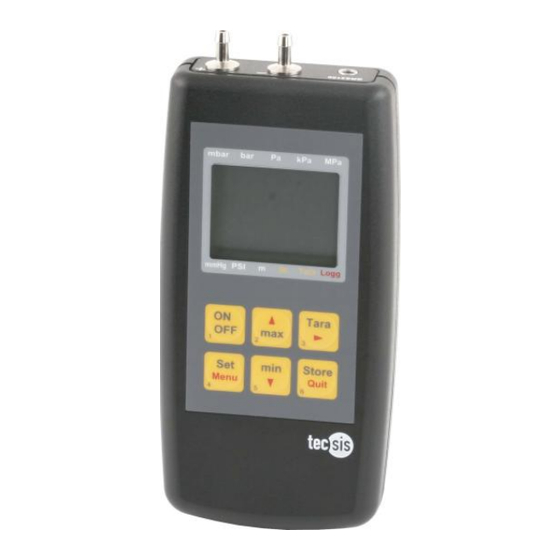

- Seite 1 Kraft Druck Temperatur Schalten Service Force Pressure Temperature Switch Service Betriebsanleitung Operating manual P3922 Hand-Druckmessgerät "Manoport" Hand-Held Pressure Measuring Instrument “Manoport”...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung – Operating manual P3922 INHALT Allgemeines Sicherheitshinweise Betriebs- und Wartungshinweise Anschlüsse Anzeigen Bedienung Konfigurieren des Gerätes Unit: Einheitenauswahl P.oFF: Abschaltverzögerung Adr: Adresse Fehler- und Systemmeldungen Druckanschluss Hinweis zum Kalibrierservice Die serielle Schnittstelle Technische Daten BD_BE 769 www.tecsis.de... -
Seite 3: Allgemeines
Betriebsanleitung – Operating manual P3922 1 ALLGEMEINES 1.1 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn die allgemein üblichen Sicherheitsvorkehrungen sowie die Sicherheitshinweise der Bedienungsanleitung beachtet werden. -
Seite 4: Betriebs- Und Wartungshinweise
Betriebsanleitung – Operating manual P3922 1.2 Betriebs- und Wartungshinweise Batteriebetrieb Wird und in der unteren Anzeige „bAt“ angezeigt, so ist die Batterie verbraucht und muss erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Wird in der oberen Anzeige „bAt“ angezeigt, so ist die Batterie ganz verbraucht. -
Seite 5: Bedienung
Betriebsanleitung – Operating manual P3922 1.5 Bedienung Beim Einschalten wird, falls ein Nullpunktabgleich durchgeführt worden ist, in der Anzeige kurz „nuLL Corr“ angezeigt. Ein-/Ausschalter Tara Tara: Aufruf der Tarafunktion, Nullpunktabgleich min/max:Aufruf des Min- bzw. Max-Speichers Store/Quit: Aufruf der Hold-Funktion Store... -
Seite 6: Konfigurieren Des Gerätes
Betriebsanleitung – Operating manual P3922 2 Konfigurieren des Gerätes Zum Konfigurieren 2 Sekunden lang Menü (Taste 4) drücken, dadurch wird das erste Menü aufgerufen. Erneutes Drücken von Menü springt zur nächsten Einstellung. Die Einstellung der Parameter erfolgt mit den Tasten (Taste 2) oder (Taste 5). -
Seite 7: Fehler- Und Systemmeldungen
Betriebsanleitung – Operating manual P3922 3 Fehler- und Systemmeldungen Anzeige Bedeutung Abhilfe Batteriespannung schwach, Neue Batterie einsetzen Funktion ist nur noch kurze Zeit gewährleistet Batterie ist leer Neue Batterie einsetzen Bei Netzgerätebetrieb: falsche Netzgerät überprüfen / Spannung austauschen Loggerdaten werden über die Sobald Übertragung beendet ist,... -
Seite 8: Druckanschluss
Betriebsanleitung – Operating manual P3922 4 Druckanschluss Bei Überdruck- bzw. Unterdruckmessungen Kunststoffschlauch mit 4 mm Innendurchmesser an den Anschlussstutzen "+" anstecken. Der Anschluss "-" bleibt unbelegt! Bei Unterdruckmessungen Durch Anstecken des Schlauches an den Anschlussstutzen "-" kann auch ein Unterdruck bis zum vollen Überdruckmessbereich gemessen werden. -
Seite 9: Die Serielle Schnittstelle
Betriebsanleitung – Operating manual P3922 6 Die serielle Schnittstelle Unterstützte Schnittstellenfunktionen: Code Name/Funktion Code Name/Funktion Messwert lesen Anzeige-Einheit setzen Systemstatus lesen Anzeige-Messart lesen Minwert lesen Min. Anzeigebereich lesen Maxwert lesen Max. Anzeigebereich lesen ID-Nummer lesen Anzeige-Einheit lesen Minwertspeicher löschen Anzeige DP lesen Maxwertspeicher löschen... -
Seite 10: Technische Daten
Betriebsanleitung – Operating manual P3922 7 Technische Daten Sensor: piezoresistiver Relativdruck-Sensor intern im Messgerät. Geeignet für Luft bzw. nicht korrosive und nicht ionisierende Gase und Flüssigkeiten. (nicht für Wasser geeignet - hierbei Luftvorlage verwenden!) Sensoranschluss: 2 Metallanschlusszapfen aus Messing vernickelt, an der Stirnseite des Messgerätes zum Anschluss eines Druckschlauchs 6x1mm (4mm InnenØ) - Seite 11 Betriebsanleitung – Operating manual P3922 Content General Safety Requirements Operation And Maintainance Advice Connections Display Basic Operation Configuration Unit: Coice Of The Display Unit P.oFF: Auto Power Off Time Adr: Base Address of Interface Error And System Messages Pressure Connection To The Sensors...
-
Seite 12: General
Betriebsanleitung – Operating manual P3922 1 General 1.1 Safety Requirements This device has been designed and tested in accordance with the safety regulations for electronic devices. However, its trouble-free operation and reliability cannot be guaranteed unless the standard safety measures and special safety advises given in this manual will be adhered to when using the device. -
Seite 13: Operation And Maintainance Advice
Betriebsanleitung – Operating manual P3922 1.2 Operation And Maintainance Advice Battery Operation If and ´bAt´ are shown in the secondary display the battery has been used up and needs to be replaced. The device will, however, operate correctly for a certain amount of time. If ´bAt´ is shown in the upper display the voltage is too low to operate the device;... -
Seite 14: Basic Operation
Betriebsanleitung – Operating manual P3922 1.5 Basic Operation When switching on the device and a zero point adjustment was carried out it shows shortly „nuLL Corr“. Tara On-/Off-Switch Tara: Calling of tara function, zero point adjustment min/max: Showing the min- resp. max-memory in sec. -
Seite 15: Configuration
Betriebsanleitung – Operating manual P3922 2 Configuration To change device settings, press Menu (key 4) for 2 seconds. This will call the configuration menu. Pressing key Menu jumps between the parameters. (key 2) or (key 5). The parameters can be changed with Quit (key 6) finishes the configuration and returns to standard measuring operation. -
Seite 16: Error And System Messages
Betriebsanleitung – Operating manual P3922 3 Error And System Messages Display Meaning What to do? Low battery power, Replace battery device will only continue operation for a short period of time Battery empty Replace battery Mains operation without Check power supply, replace it... -
Seite 17: Pressure Connection To The Sensors
Betriebsanleitung – Operating manual P3922 4 Pressure Connection To The Sensors For measurements of over pressure Connect plastic tube with internal dia of 4 mm to pressure port "+". Port "-" will not be used! For measurements of under pressure Plug the tube to pressure port "-". -
Seite 18: The Serial Interface
Betriebsanleitung – Operating manual P3922 6 The Serial Interface Supported functions: Code Name/Function Code Name/Function Read measurement Set display unit value Read system state Read kind of measuring of display Read min memory Read min display range Read max memory... -
Seite 19: Specification
Betriebsanleitung – Operating manual P3922 7 Specification Sensor: Piezo-resistive relative pressure sensor integrated in device. Suitable for air and non-corrosive and non-ionizing gases and liquids. (Not suitable for water – use air buffering) Connection: 2 metal pressure ports for connection to 6 x 1 mm tubes at the top of device (4mm inner tube Ø) - Seite 20 GmbH Carl-Legien-Straße 40 D-63073 Offenbach am Main Telefon: +49 69 5806-0 Telefax: +49 69 5806-170 E-Mail: info@tecsis.de Internet: www.tecsis.de...
