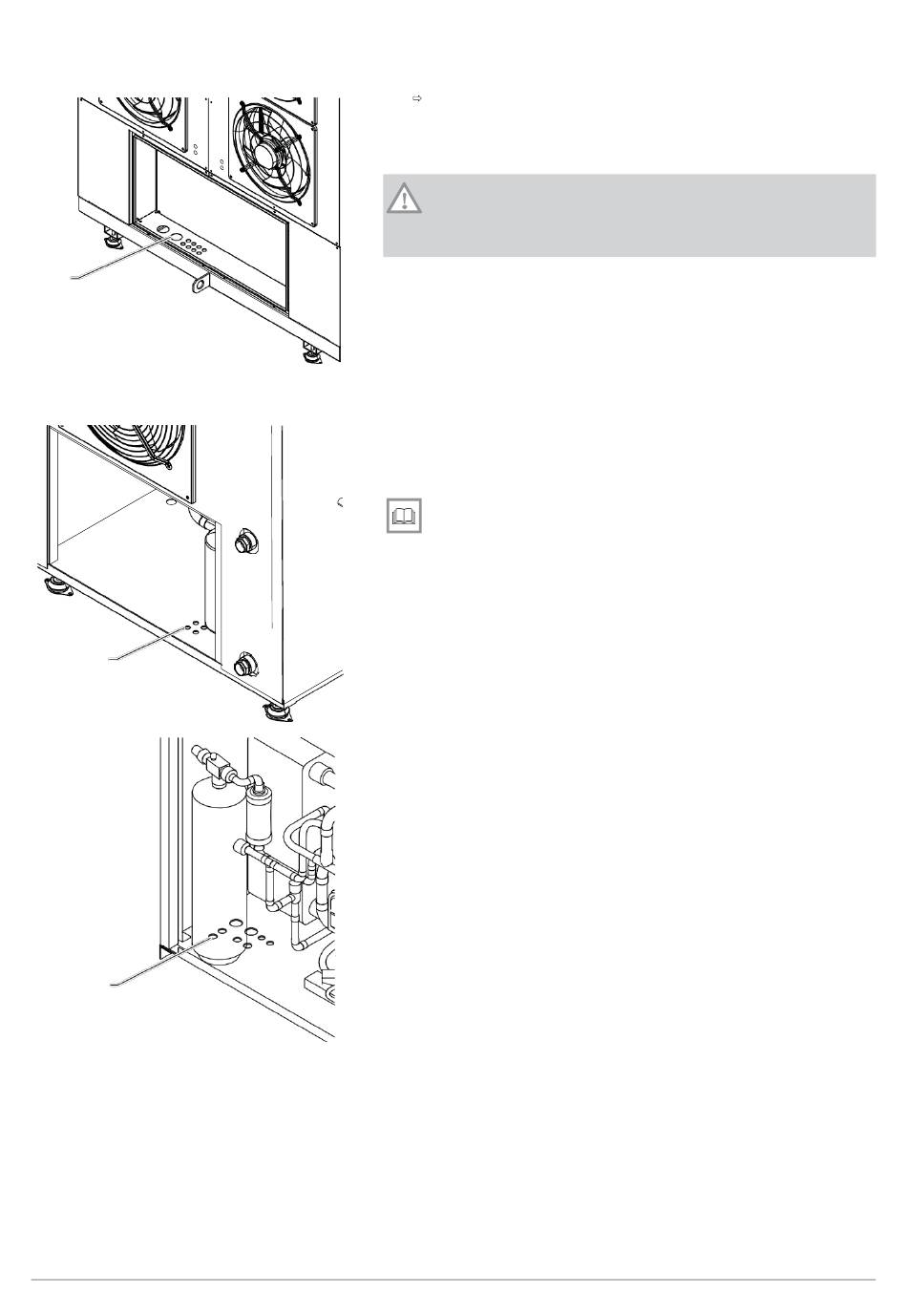

Abb.22
Eingang für elektrische Kabel 42 /
44
1
Abb.23
Eingang für elektrische Kabel 84 /
88 / 168
1
1
7681855 - v.04 - 21092020
3. Die elektrischen Hauptkabel durch die Löcher (1) in der Unterseite
des Gerätes führen.
4. Die elektrischen Leitungen anschließen.
4.1. Sicherstellen, dass die Phasen in folgender Reihenfolge in
einem rechten Drehfeld angeschlossen sind: L1, L2, L3.
Vorsicht!
Wenn kein Phasenschutz installiert ist, wird der Kompressor
beschädigt, wenn die Leitungen in einer falschen
Phasenreihenfolge angeschlossen sind.
4.2. Im Falle einer Verlängerung des Fühlerkabels ist es notwendig,
ein abgeschirmtes Kabel mit einem Querschnitt von
mindestens 0,75 mm
4.3. Das Fühlerkabel nicht zusammen mit den Netzstromkabeln
installieren.
5. Das Kabel der Steuerung an das Gerät anschließen.
AD-3001697-01
5.1. Einen oder ggf. mehrere separate externe Hauptschalter vor
dem Anschlusskasten verwenden, um das Gerät vollständig
vom Netz trennen zu können.
6. Gegebenenfalls die Kabel der Zusatzheizung der
Kondenswasserableitung anschließen.
7. Die Kabel isolieren.
Weitere Informationen siehe
Elektrische Anschlüsse, Seite 14
AD-3001695-01
2
zu verwenden.
6 Installation
35
