2.5 Heizungs-Funktion

Eingang 1 ist für die Heizbefehle nicht geeignet. Das in Kapitel 2.2 beschriebene Objekt bietet die folgenden Funktionen:
• Die Aktivierung der Zwangssteuerung Frostschutz bei Öffnen des Fensters,
• Die Annulierung der Zwangssteuerung Frostschutz bei Schliessen des Fensters.

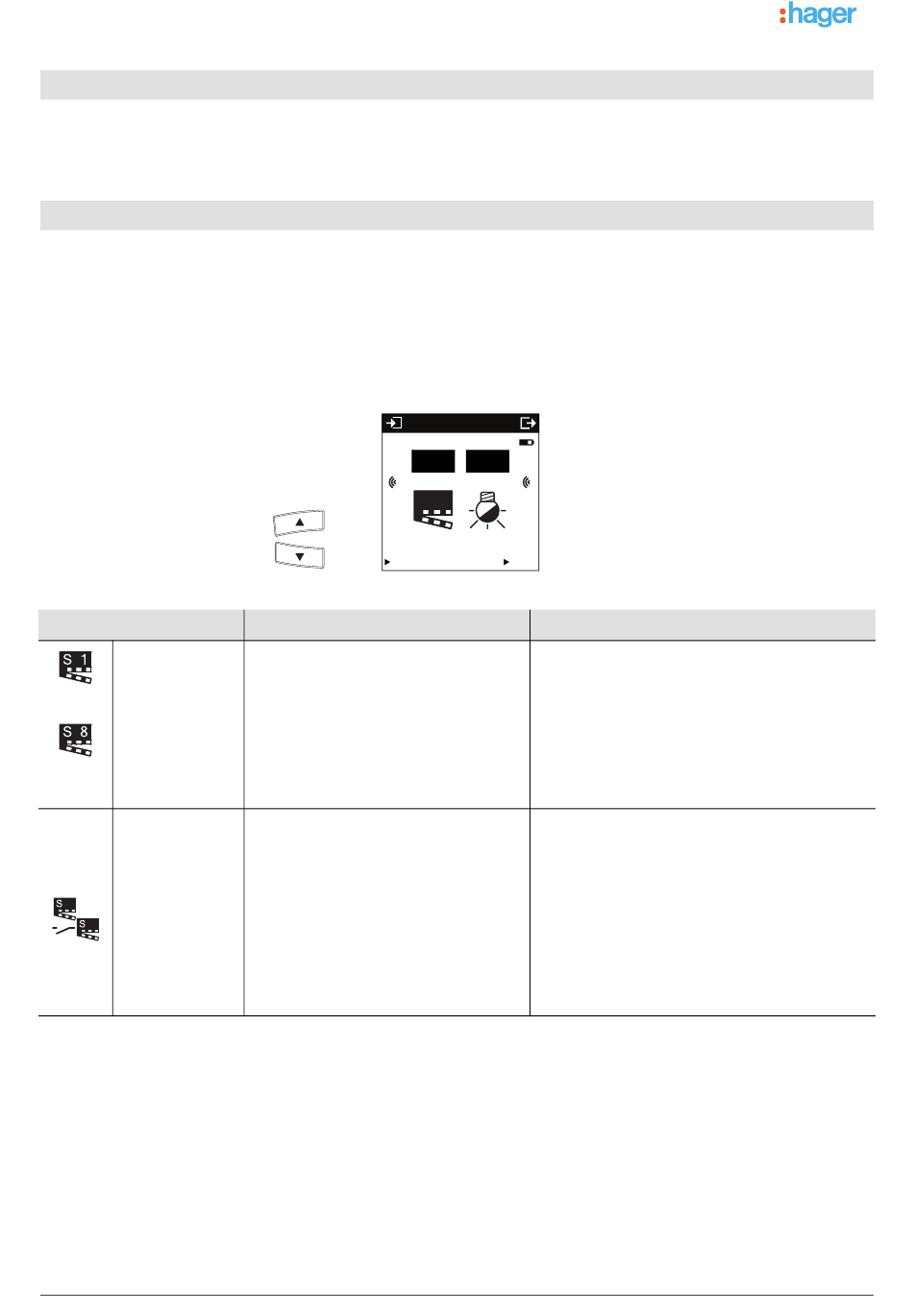

2.6 Szenen-Funktionen

■
Herstellung der Verbindungen
Durch die Auswahl einer Funktion Szene (Nummer 1 bis 8) kann eine Verknüpfung zwischen dem Detektor und den Ausgängen
hergestellt werden, die Teil der Szene sein sollen.
Die Funktion Szene fasst mehrere Ausgänge zusammen. Diese Ausgänge können in einen vordefienierten Zustand geschaltet
werden. Jeder Ausgang kann in 8 unterschiedliche Szenen eingebunden werden.
Möglicher Verbindungstyp
...
Szene 1 bis 8
X
2 Ebenen-Szenen
Y
TRC301B
Prog Standard
Wahl der
herzustellenden
Verbindung
S 6
29
Auto
Beschreibung der Verbindung
Die Funktion Szene fasst mehrere
Ausgänge zusammen.
Diese Ausgänge können in einen
vordefienierten Zustand geschaltet
werden.
Eine Szene wird durch das Öffnen des
Detektorkontakts aktiviert.
Jeder Ausgang kann in 8 unterschiedliche
Szenen integriert werden.
Die Funktion 2 Ebenen-Szenen ermöglicht
die Aktivierung einer Szene bei Öffnen des
Fensters und einer anderen Szene bei
Schliessen des Fensters.
Festgelegter Wert für Szene x: 1 bis 8
Festgelegter Wert für Szene y: 1 bis 8
3 21
Experte Num
Funktionsweise des Ausgangs
Die Festlegung des Zustandes jedes Ausganges
muss durch Parametrierung des Stellorgans oder
der Regler erfolgen.
Mit dem Öffnungsmelder können keine Szenen
gespeichert werden. Er ermöglicht ausschliesslich
ihre Aktivierung.
Öffnen des Fensters
➜ Aktivierung von Szene x
Schliessen des Fensters
➜ Aktivierung von Szene y
Die Festlegung des Zustandes jedes Ausganges
muss durch Parametrierung des Stellorgans oder
der Regler erfolgen.
Mit dem Öffnungsmelder können keine Szenen
gespeichert werden. Er ermöglicht ausschliesslich
ihre Aktivierung.
