Möglicher
Verbindungstyp
Zwangssteuerung
EIN
Zwangssteuerung
AUS

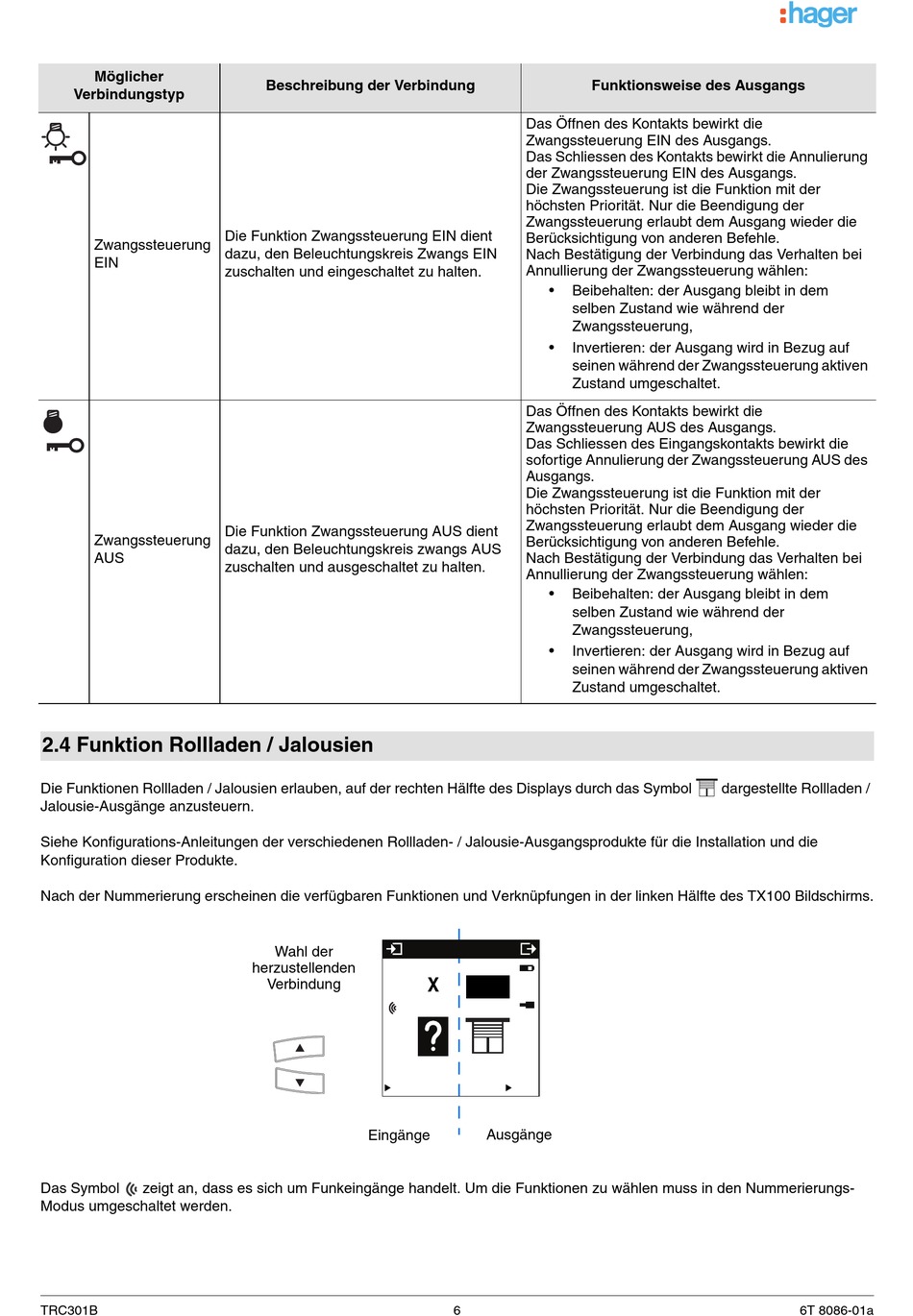

2.4 Funktion Rollladen / Jalousien

Die Funktionen Rollladen / Jalousien erlauben, auf der rechten Hälfte des Displays durch das Symbol
Jalousie-Ausgänge anzusteuern.
Siehe Konfigurations-Anleitungen der verschiedenen Rollladen- / Jalousie-Ausgangsprodukte für die Installation und die
Konfiguration dieser Produkte.
Nach der Nummerierung erscheinen die verfügbaren Funktionen und Verknüpfungen in der linken Hälfte des TX100 Bildschirms.
Das Symbol zeigt an, dass es sich um Funkeingänge handelt. Um die Funktionen zu wählen muss in den Nummerierungs-
Modus umgeschaltet werden.
TRC301B
Beschreibung der Verbindung
Die Funktion Zwangssteuerung EIN dient
dazu, den Beleuchtungskreis Zwangs EIN
zuschalten und eingeschaltet zu halten.
Die Funktion Zwangssteuerung AUS dient
dazu, den Beleuchtungskreis zwangs AUS
zuschalten und ausgeschaltet zu halten.
Wahl der
herzustellenden
Verbindung
Eingänge
Funktionsweise des Ausgangs
Das Öffnen des Kontakts bewirkt die
Zwangssteuerung EIN des Ausgangs.
Das Schliessen des Kontakts bewirkt die Annulierung
der Zwangssteuerung EIN des Ausgangs.
Die Zwangssteuerung ist die Funktion mit der
höchsten Priorität. Nur die Beendigung der
Zwangssteuerung erlaubt dem Ausgang wieder die
Berücksichtigung von anderen Befehle.
Nach Bestätigung der Verbindung das Verhalten bei
Annullierung der Zwangssteuerung wählen:
• Beibehalten: der Ausgang bleibt in dem
selben Zustand wie während der
Zwangssteuerung,
• Invertieren: der Ausgang wird in Bezug auf
seinen während der Zwangssteuerung aktiven
Zustand umgeschaltet.
Das Öffnen des Kontakts bewirkt die
Zwangssteuerung AUS des Ausgangs.
Das Schliessen des Eingangskontakts bewirkt die
sofortige Annulierung der Zwangssteuerung AUS des
Ausgangs.
Die Zwangssteuerung ist die Funktion mit der
höchsten Priorität. Nur die Beendigung der
Zwangssteuerung erlaubt dem Ausgang wieder die
Berücksichtigung von anderen Befehle.
Nach Bestätigung der Verbindung das Verhalten bei
Annullierung der Zwangssteuerung wählen:
• Beibehalten: der Ausgang bleibt in dem
selben Zustand wie während der
Zwangssteuerung,
• Invertieren: der Ausgang wird in Bezug auf
seinen während der Zwangssteuerung aktiven
Zustand umgeschaltet.
X
Ausgänge
6
dargestellte Rollladen /
6T 8086-01a
