hager TRC301B Bedienungsanleitung Seite 7

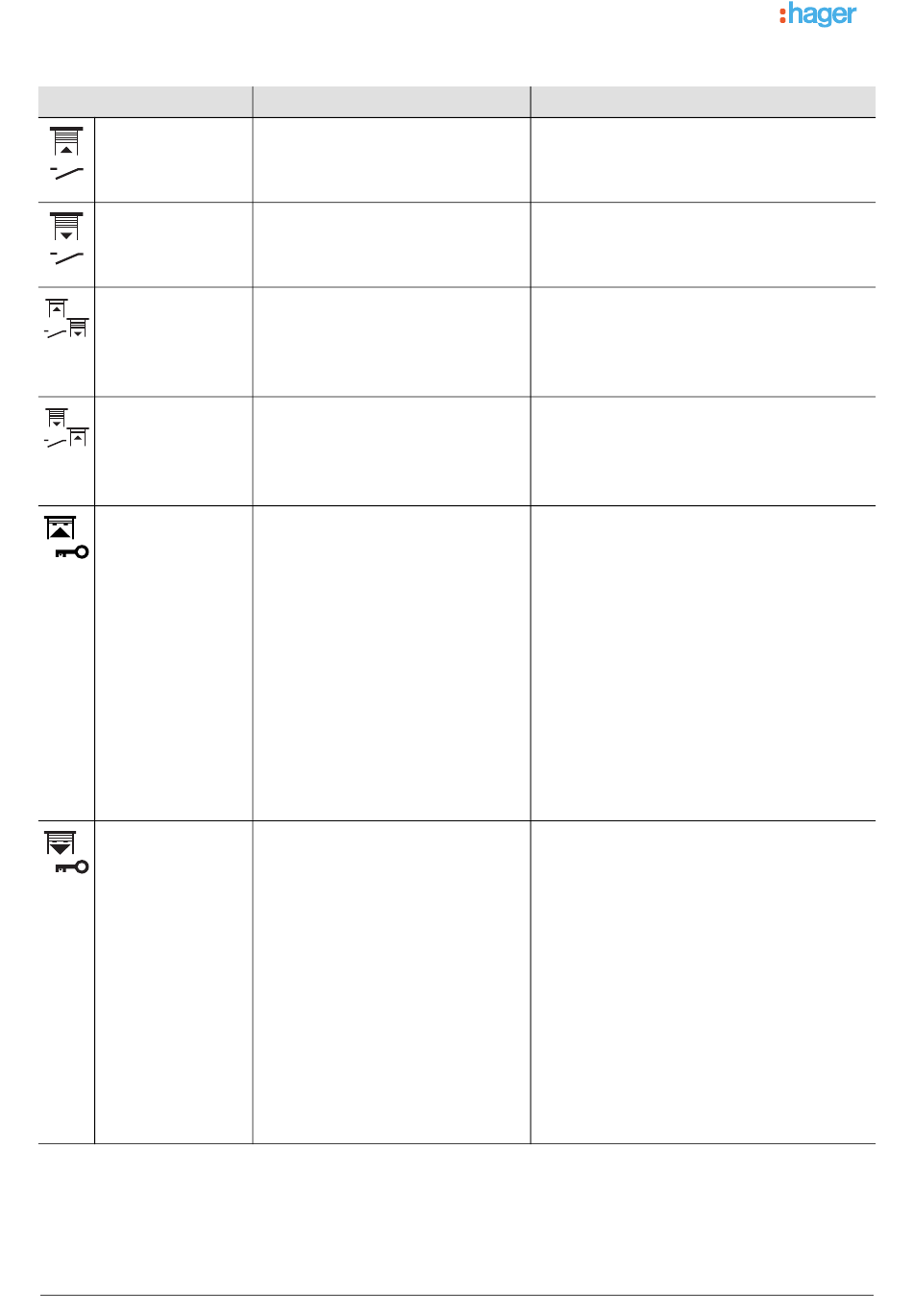

Die untenstehende Tabelle beschreibt die für das Produkt kompatiblen Verbindungs-Typen.
Möglicher Verbindungstyp
AUF
AB
AUF / AB
AB / AUF
Zwangssteuerung AUF
Zwangssteuerung AB
* Die Betriebsarten und Verzögerungsdauern können parametriert werden (siehe TX100-Konfigurationsanweisungen der
Rollladen- / Jalousien-Schaltaktoren).
TRC301B
Beschreibung der Verbindung
Die AUF -Funktion dient dazu, einen
Rollladen oder eine Jalousie aufzufahren.
Die AB -Funktion dient dazu, einen
Rollladen oder eine Jalousie abzufahren.
Die Funktion AUF / AB dient zum Auf- oder
Abfahren eines Rollladens oder einer
Jalousie.
Die Funktion AUF / AB ermöglicht das AUF-
bzw. AB-Fahren eines Rollladen oder einer
Jalousie.
Die Funktion Zwangssteuerung AUF dient
dazu, das Auffahren eines Rollladens oder
einer Jalousie zwangszusteuern.
Die Funktion Zwangssteuerung AB dient
dazu, das Abfahren eines Rollladens oder
einer Jalousie zwangszusteuern.
Funktionsweise des Ausgangs
Das Öffnen des Kontakts bewirkt das Schliessen des
Ausgangskontakts AUF (Funktion Auffahren eines
Rollladen oder einer Jalousie).
Keine Massnahme bei Schliessen des Kontakts
Das Öffnen des Kontakts bewirkt das Schliessen des
Ausgangskontakt AB (Funktion AB-Fahren eines
Rollladens oder einer Jalousie).
Keine Massnahme bei Schliessen des Kontakts
Das Öffnen des Kontakts bewirkt das Schliessen des
Ausgangskontakts AUF (Funktion AUF eines
Rollladens oder einer Jalousie) und das Schliessen
des Kontakts bewirkt das sofortige Schliessen des
Ausgangskontakts AB (Funktion AB eines Rollladens
oder einer Jalousie).
Das Öffnen des Kontakts bewirkt das Schliessen des
Ausgangskontakts AB (Funktion AB eines Rollladens
oder einer Jalousie) und das Schliessen des
Eingangskontakts bewirkt das sofortige Schliessen
des Ausgangskontakts AUF (Funktion AUF eines
Rollladens oder einer Jalousie).
Das Öffnen des Kontakts bewirkt umgehend den
Befehl AUF eines Rollladens oder einer Jamousie.*
Das Schliessen des Kontakts bewirkt die sofortige
Annulierung der Zwangssteuerung AUF.
Die Zwangssteuerung ist die Funktion mit der
höchsten Priorität. Nur die Beendigung der
Zwangssteuerung erlaubt dem Ausgang wieder die
Berücksichtigung von anderen Befehle.
Nach Bestätigung der Verbindung das Verhalten bei
Annullierung der Zwangssteuerung wählen:
• Beibehalten: der Ausgang bleibt in dem selben
Zustand wie während der Zwangssteuerung,
• Invertieren: der Ausgang wird in Bezug auf
seinen während der Zwangssteuerung aktiven
Zustand umgeschaltet (
Eine Zwangssteuerung wird ebenfalls durch einen
anderen Zwangssteuerungs-Befehl aufgehoben.
Das Öffnen des Kontakts bewirkt das zeitverzögerte
Schliessen des Ausgangskontakts AB (Funktion AB-
Fahren eines Rollladens oder einer Jalousie).*
Das Schliessen des Kontakts bewirkt die Annulierung
der Zwangssteuerung AB.
Die Zwangssteuerung ist die Funktion mit der
höchsten Priorität. Nur die Beendigung der
Zwangssteuerung erlaubt dem Ausgang wieder die
Berücksichtigung von anderen Befehle.
Nach Bestätigung der Verbindung das Verhalten bei
Annullierung der Zwangssteuerung wählen:
• Beibehalten: der Ausgang bleibt in dem selben
Zustand wie während der Zwangssteuerung,
• Invertieren: der Ausgang wird in Bezug auf
seinen während der Zwangssteuerung aktiven
Zustand umgeschaltet (
Eine Zwangssteuerung wird ebenfalls durch einen
anderen Zwangssteuerungs-Befehl aufgehoben.
7
➜ Rollladen AB).
➜ Rollladen AUF).
6T 8086-01a
