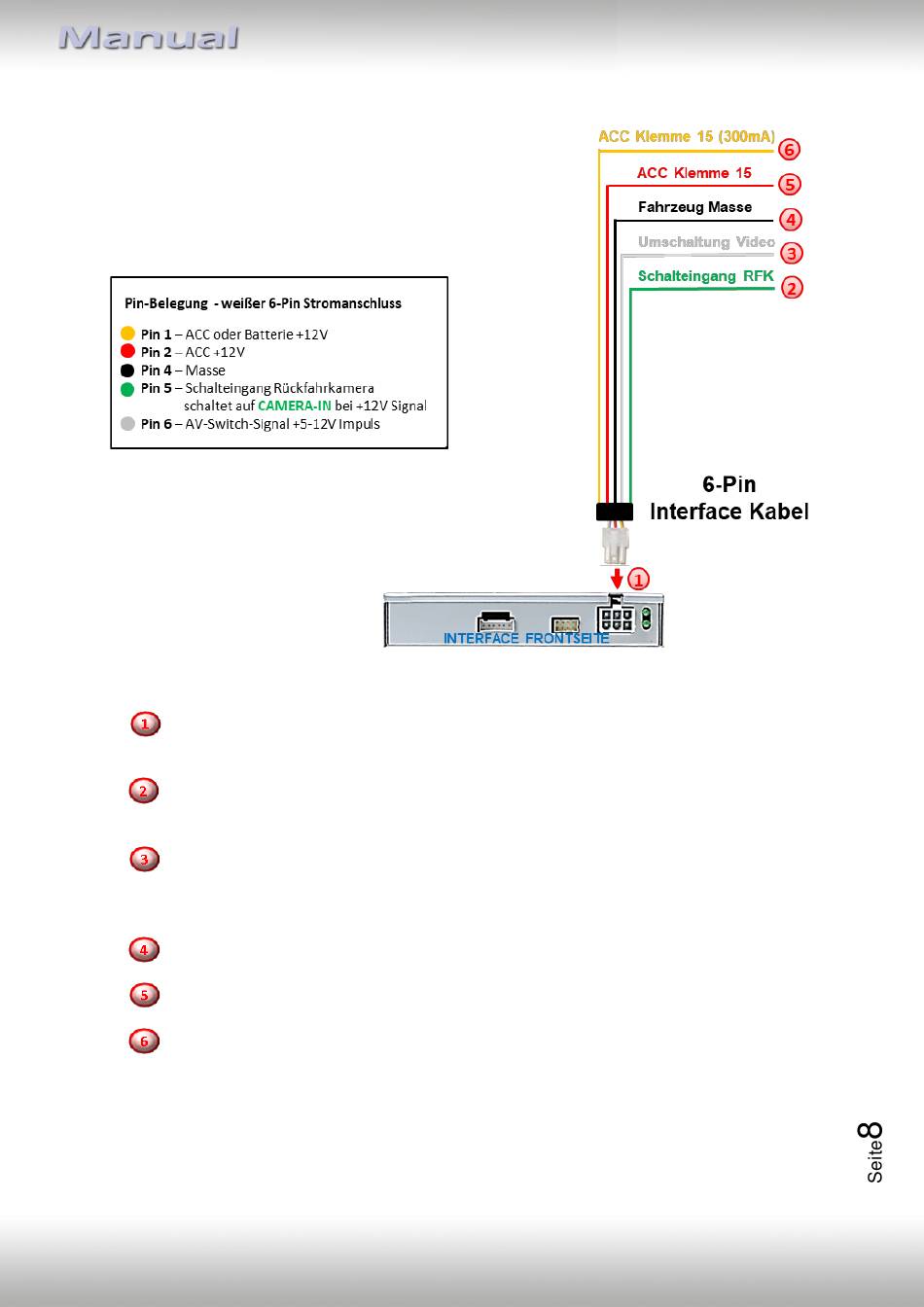

2.3. Anschluss – 6-Pin Interface Kabel
Die weiße 6-Pin Buchse des 6-Pin Interface Kabels an den 6-Pin Stecker des
Video Interface anschließen.
Die grüne Leitung des 6-Pin Interface Kabels an +12V des Rückwärtsgangsignals
(z.B. Rückfahrlicht) anschließen.
Falls erwünscht, kann die weiße Leitung des 6-Pin Interface Kabels alternativ zum
externen Taster zur Umschaltung der Videoquellen genutzt werden (12V Impuls für
2-3 Sekunden).
Die schwarze Leitung des 6-Pin Interface Kabels an Fahrzeug Masse anschließen.
Die rote Leitung des 6-Pin Interface Kabels an +12V ACC Klemme 15 anschließen.
Die gelbe Leitung des 6-Pin Interface Kabels an +12V ACC (300mA) anschließen.
Hinweis: Der Anschluss der grünen Leitung (Rückfahr-Signal) wird im Kapitel „After-
Market Rückfahrkamera" beschrieben. Die weiße Leitung kann durch +12V Impuls wie
der Taster zum Umschalten der aktivierten Video Quellen verwendet werden (siehe
Kapitel „Bedienung des Video Interface").
Version 07.02.2023 HW CAM(V31)/(V22) RL1-RLK
