2.4.2. R-Link mit 60 Pin Flexleitung

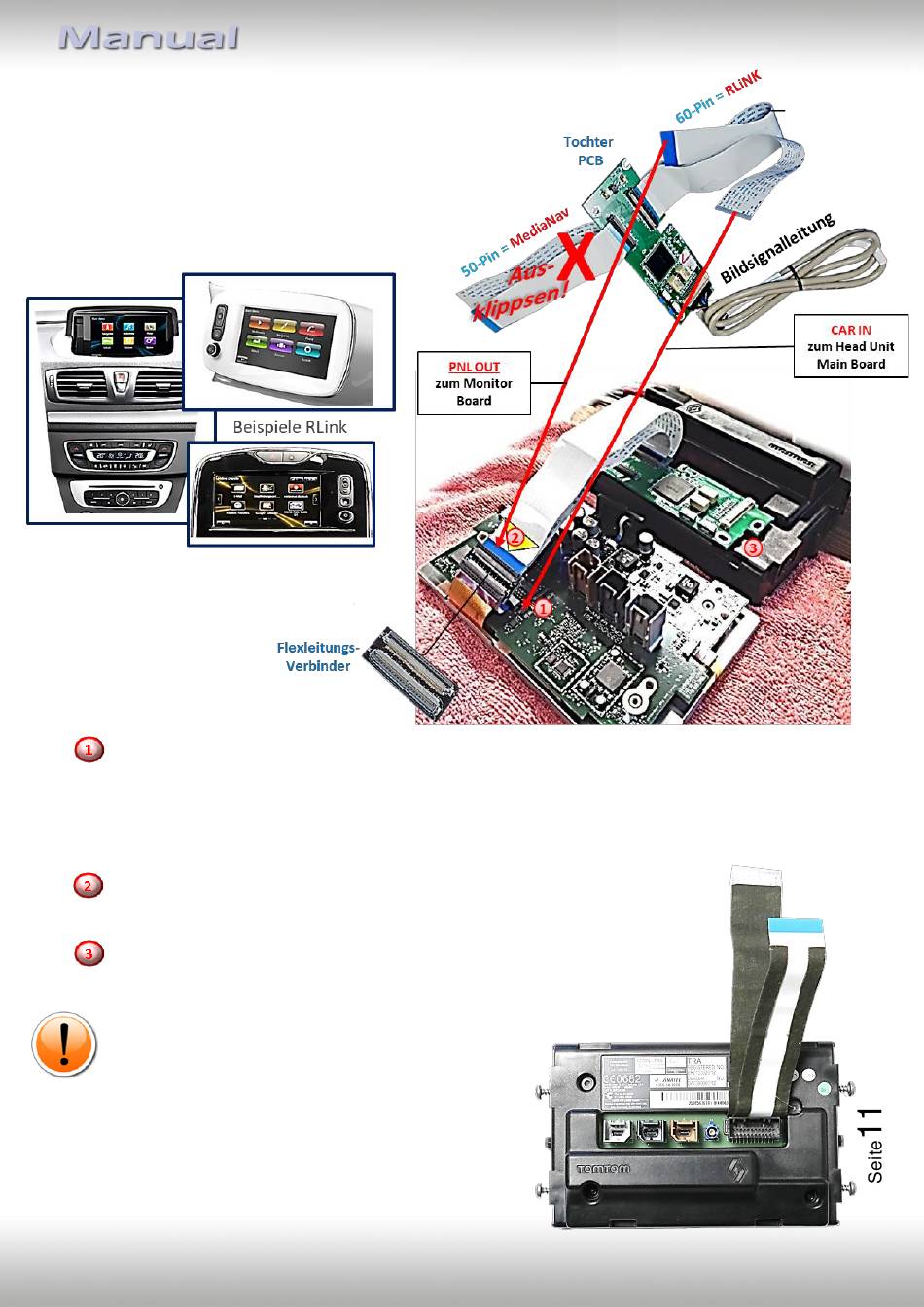

Die Flexleitung zwischen Mainboard und Monitorpanel lösen und die Flexleitung CAR IN des
Tochter-PCB mit dem Flexleitungs-Sockel des Mainboards verbinden. Vor dem Einklippsen ist
darauf zu achten, dass die offenen Kontaktstellen der Flexleitung jeweils zur Platine hin
zeigen.
Die Flex-Leitung PNL OUT des Tochter PCB unter Verwendung des beiliegenden
Flexleitungverbinders mit der kurzen Original Flexleitung der Monitorplatine
verbinden (auch hier die Kontaktstellen der Flexleitung platinenseitig
einklippsen!).
Das Tochter-PCB am Monitorteil befestigen. Dafür die beiliegenden langen
Schrauben und Kunstoff-Unterlegscheiben verwenden.
Achtung: Die Kunststoff-Unterlegscheiben müssen zwingend
unter dem PCB verbaut werden da anderenfalls durch
die Länge der Schrauben Zerstörung innerhalb des
Monitors droht!
Das rechte Bild zeigt die Herausführing der
Flexleitungen aus dem Gehäuse.
Hinweis: Bitte vorstehende Warnhinweise zur
Flexleitung-Montage beachten!
