Fiat, Jeep und Alfa Romeo Fahrzeuge

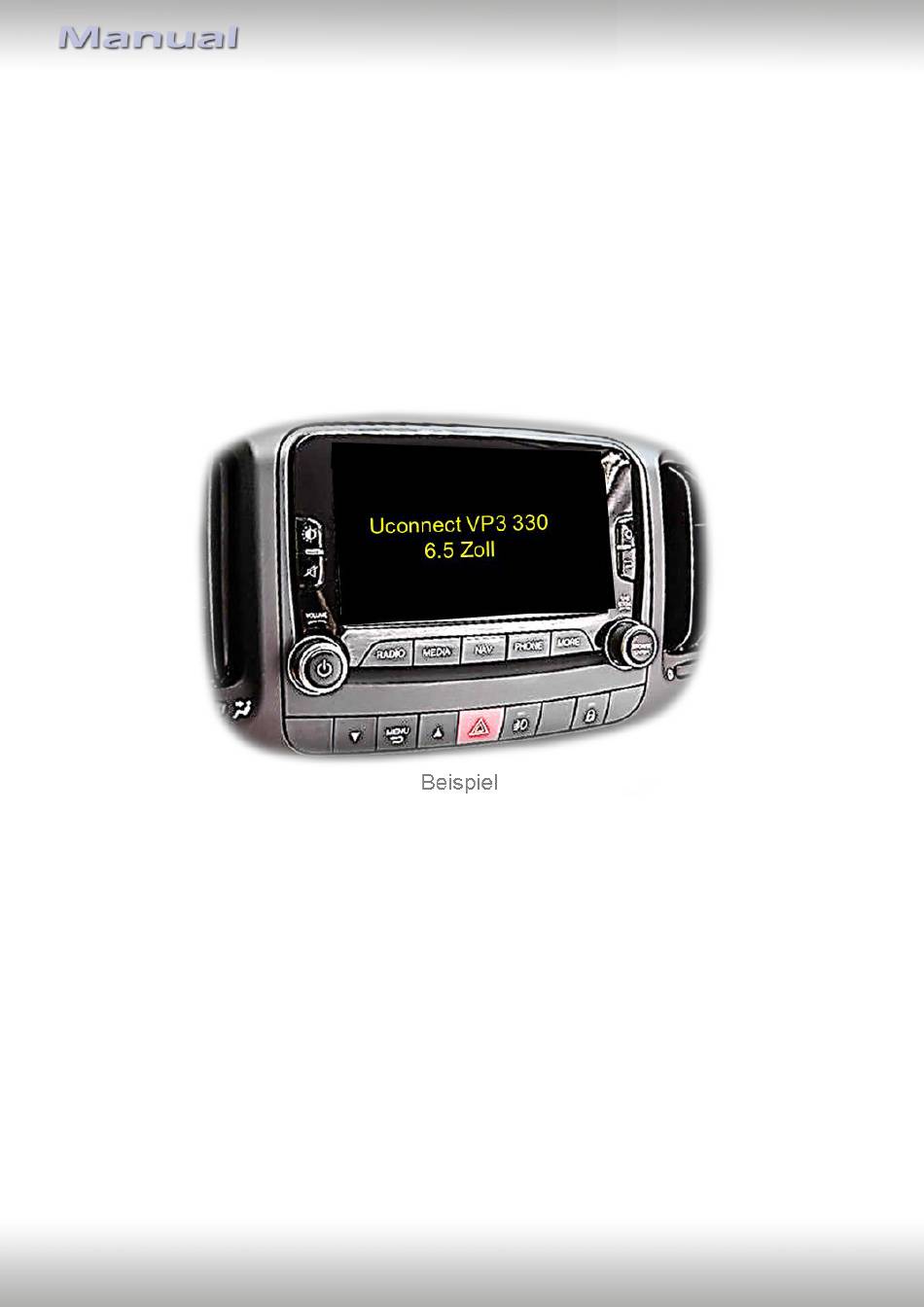

mit Uconnect 6.5 Zoll Monitor (VP3 + VP4)
Video-Einspeiser mit 2 Video-Eingängen und Rückfahrkamera-Eingang
Produktfeatures
• Video-Einspeiser für Werks-Infotainment Systeme
• 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner)
• 1 FBAS Rückfahrkamera-Video-Eingang
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
• Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
• Video-Eingänge NTSC kompatibel
Version 02.06.2023
Video-Einspeiser
RL3-UCON65
Passend für
HW CAM (V98)/(V11)
RL3-UCON65
Werbung
Verwandte Anleitungen für NavLinkz RL3-UCON65
Inhaltszusammenfassung für NavLinkz RL3-UCON65
- Seite 1 Video-Einspeiser RL3-UCON65 Passend für Fiat, Jeep und Alfa Romeo Fahrzeuge mit Uconnect 6.5 Zoll Monitor (VP3 + VP4) Video-Einspeiser mit 2 Video-Eingängen und Rückfahrkamera-Eingang Produktfeatures • Video-Einspeiser für Werks-Infotainment Systeme • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner) •...
- Seite 2 Fall 1: Video-Interface erhält das Rückwärtsgang-Signal 2.7.2.2. Fall 2: Video-Interface erhält kein Rückwärtsgang-Signal 2.8. Verbindung Video-Interface und externer Taster 2.9. Bildeinstellungen 3. Bedienung des Interface 4. Technische Daten 5. FAQ – Fehlersuche Interface-Funktionen 6. Technischer Support Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...

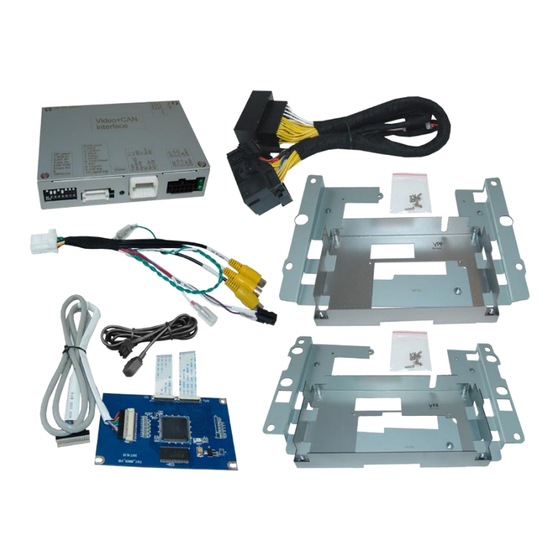

- Seite 3 Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 4 Das Originalgehäuse muss händisch angepasst werden, da die beiliegenden Austauschbleche bei Alfa Romeo nicht passen. Hierbei muss beachtet werden, dass die Massefedern der Platinen weiterhin am Gehäuse anliegen! Video Eingangssignal Nur NTSC Video Quellen kompatibel. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 5 Keine Funktion auf OFF stellen Keine Funktion auf OFF stellen Keine Funktion auf OFF stellen Detaillierte Informationen in den folgenden Kapiteln. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der Interface Box durchgeführt werden! Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 6 Fahrzeugherstellers besteht immer die Möglichkeit einer Inkompatibilität. Vor der endgültigen Installation empfehlen wir nach Anschluss die Durchführung eines Testlaufes, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 7 In Head Units von Fiat Fahrzeugen werden je nach Ausführung der Head Unit entweder die Austauschbleche oder verbaut. In Head Units von Alfa Romeo Giulietta muss das Tochter PCB ohne Austauschbleche verbaut werden. Hier müssen das Originalblech oder das Head Unit Gehäuse entsprechend modifiziert werden. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 8 2.3. Anschluss Schema Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 9 Die Head-Unit ausbauen und die 4 Schrauben an der Rückseite der Head Unit ausdrehen. Das Rückenteil der Head Unit vorsichtig lösen und mit der daran verschraubten Platine abnehmen. Hinweis: Den eventuell vorhandenen Antennendraht dabei nicht beschädigen. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 10 Die darunter liegenden mit 4 Schrauben befestigten Original Metallgehäuseteile entfernen um die beiden Flexleitungen freizulegen, wie im Bild zu sehen ist. Hinweis: Die Metallgehäuseteile werden erst nach erledigtem Anschluss des Tochter PCB durch die mitgelieferten Metallbleche ersetzt. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 11 Flexleitungen „IN“ präzise an den zuvor freigewordenen Flexleitungssockeln der Platine anschließen. Die Verschlüsse in umgekehrter Reihenfolge in Pfeilrichtung arretieren und überprüfen. Achtung: Die montierten Flexleitungen sind schonungsvoll zu behandeln um jede Verletzung der sensiblen Leiterbahnen zu vermeiden. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 12 Winkelveränderungen zu Fehlkontakt und Kurzschluss führen. 2) Kontaktseiten von Flexleitung müssen bezüglich der Einbaulage immer der Kontaktseite der Verbinder entsprechen. 3) Kabelverletzungen durch Einklemmen oder scharfe Blechkanten vermeiden! Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 13 Das Austauschblech 1 mit den 4 Originalschrauben am Monitorgehäuse befestigen. In Head Units von Alfa Romeo Giulietta muss das Tochter PCB ohne Austauschbleche verbaut werden. Hier müssen das Originalblech oder das Head Unit Gehäuse entsprechend modifiziert werden. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 14 Schrauben am Austauchblech-1 befestigen. Das Tochter PCB am Austauschblech 2 mit 3 der kurzen beigefügten Schrauben befestigen. Die am Tochter PCB angeschlossene Bildsignalleitung durch die dafür vorgesehene Aussparung des Austauschbleches-2 hindurchführen. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 15 2.4.8. Einbau der Austauschbleche– Schritt 6 Das zuvor zur Seite gelegte Original PCB über dem Tochter PCB mit den 4 Schraubenlöchern an den Gewindebuchsen des Austauschbleches-2 in Stellung bringen und den Anschluss der Steckkontakte wieder herstellen. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 16 2.4.9. Einbau der Austauschbleche– Schritt 7 Das Monitor Rückenteil vorsichtig in das Austauschblech-2 einführen, die Steckkontakte der Platinen wieder herstellen und mit den beigefügten langen Schrauben am Monitorgehäuse befestigen. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 17 2.5. Anschluss Head Unit – 20-Pin Bildsignalleitung Die vom Tochter PCB des aus der Head Unit kommenden Bildsignalkabels beige farbene 20- Pin Buchse mit dem 20-Pin Stecker des Video Interfaces verbinden. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 18 10-Pin Strom/CAN Stecker des Video Interfaces verbinden. Die 52-Pin-Buchse des Fahrzeugkabelbaumes an der Rückseite der Head-Unit abstecken und mit dem 52-Pin Stecker des 10-Pin Kabelsatzes verbinden. Die 52-Pin-Buchse des 10-Pin Kabelsatzes mit dem 52-Pin-Stecker der Head-Unit verbinden. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 19 Die 12-Pin Buchse des 12-Pin Interface Kabels mit dem 12-Pin Stecker des Video Interface verbinden. Die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an +12V ACC oder S-Kontakt Klemme 86s anschließen (z.B. Handschuhfachbeleuchtung). Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 20 Interface verbinden. Den Video-Cinch der Rückfahr-Kamera mit der Cinch-Buchse „V4 Reverse“ des 12-Pin Interface Kabels verbinden. Den Video Cinch der Video Quellen 1 und 2 mit den Cinch Buchse „V1 Left“ „V2 Right“ verbinden. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 21 Leitung “Reverse-OUT” anliegen, während der Rückwärtsgang eingelegt ist. Für den entsprechenden Anschluss die folgenden Darstellungen nutzen. Hinweis: Vor dem Test nicht vergessen, den Dip 5 des Video-Interface auf ON zu stellen. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 22 Die 12V Stromversorgung für die After-Market Rückfahrkamera (max. 3A) erfolgt durch Anschließen an die grüne Leitung um einen unnötigen Dauerbetrieb der Kameraelektronik zu vermeiden. Die beiden grünen Kabel „Reverse-IN“ „Reverse-OUT“ müssen für den Betrieb miteinander verbunden bleiben. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 23 Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 24 Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des Video-Interface verbinden. Achtung: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 25 Folgende Einstellmöglichkeiten stehen zur Verfügung: Brightness Helligkeit Contrast Kontrast Saturation Farbsättigung Position H horizontale Bildposition Position V vertikale Bildposition IR-AV1 ohne Funktion IR-AV2 ohne Funktion Guide-lines left ohne Funktion Guide-lines right ohne Funktion Guide-lines (ON/OFF) = ohne Funktion Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 26 150mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC RGB-Video Amplitude 0.7V mit 75 Ohm Impedanz Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 118 x 25 x 86 mm (B x H x T) Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 27 Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 28 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 02.06.2023 HW CAM (V98)/(V11) RL3-UCON65...
- Seite 29 Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
