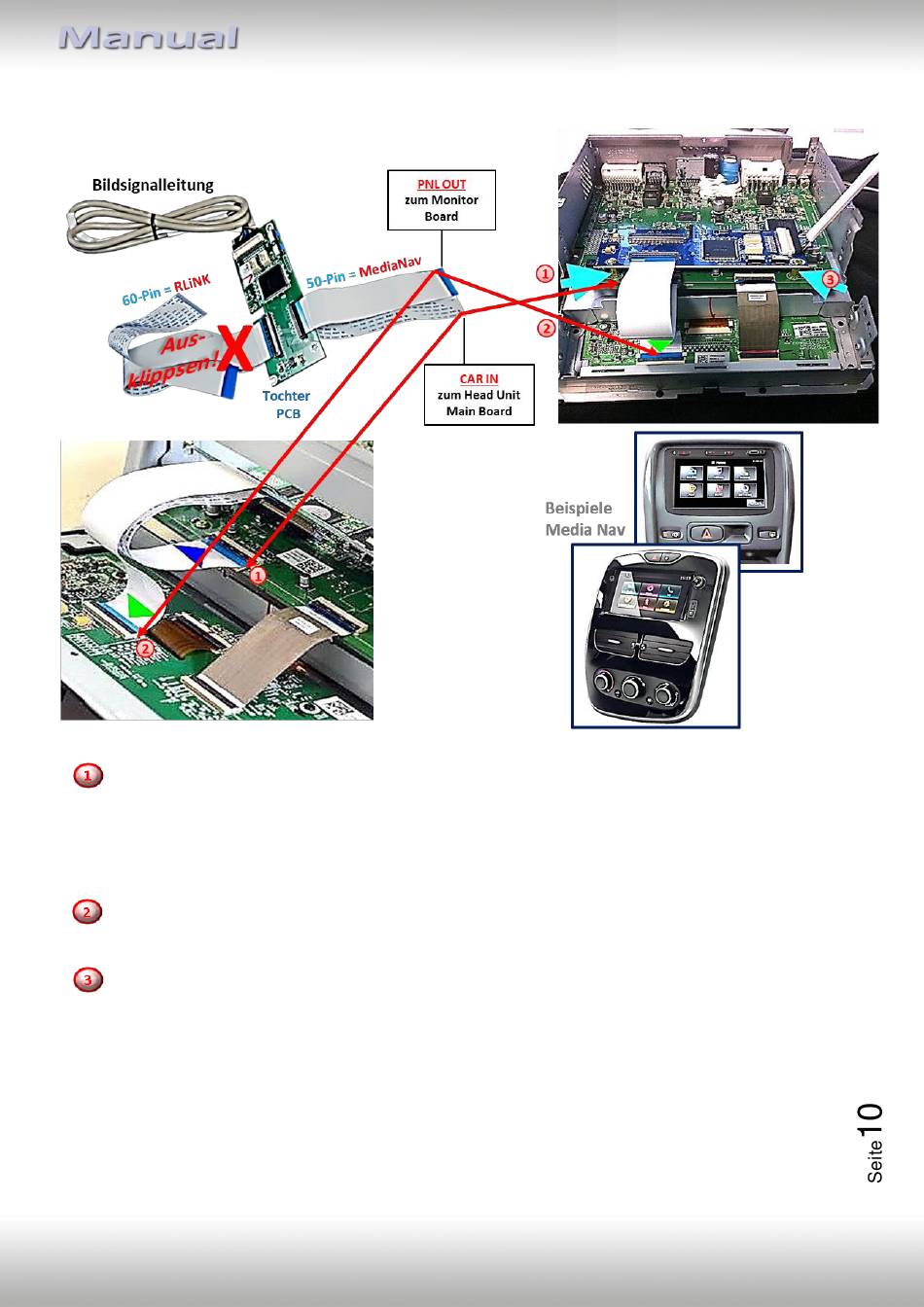

2.4.1. Media Nav mit 50 Pin Flexleitung

Die Bildleitung zwischen Mainboard des Monitors und Monitorpanel lösen und die Flex-
Leitung CAR IN des Tochter-PCB mit dem Flexleitungs-Sockel des Monitor Mainboards
verbinden. Dafür kann die originale Flex-Leitung oder die Flexleitung des Tochter PCB
verwendet werden. Vor dem Einklippsen ist darauf zu achten, dass die offenen
Kontaktstellen der Flexleitung jeweils zur Platine hinzeigen.
Die Flex-Leitung PNL OUT des Tochter PCB mit dem Flex-Leitungs-Sockel der Monitorplatine
verbinden (auch hier Kontaktstellen platinenseitig einklippsen!).
Das Tochter-PCB mit den beigefügten Abstandshaltern und Schrauben am Mainboard der
Head-Unit befestigen.
2.4.2.1. Warnhinweise zur Flexleitung-Montage:
1) Kontaktenden von Flexleitung müssen immer beidseitig auf Anschlag, also gradwinklig,
präzise eingeklippst werden, da bereits minimalste Winkelveränderungen zu Fehlkontakt
und Kurzschluss führen.
2) Kontaktseiten von Flexleitungen müssen bezüglich der Einbaulage immer der Kontaktseite
der Verbinder entsprechen.
Version 07.02.2023 HW CAM(V31)/(V22) RL1-RLK
