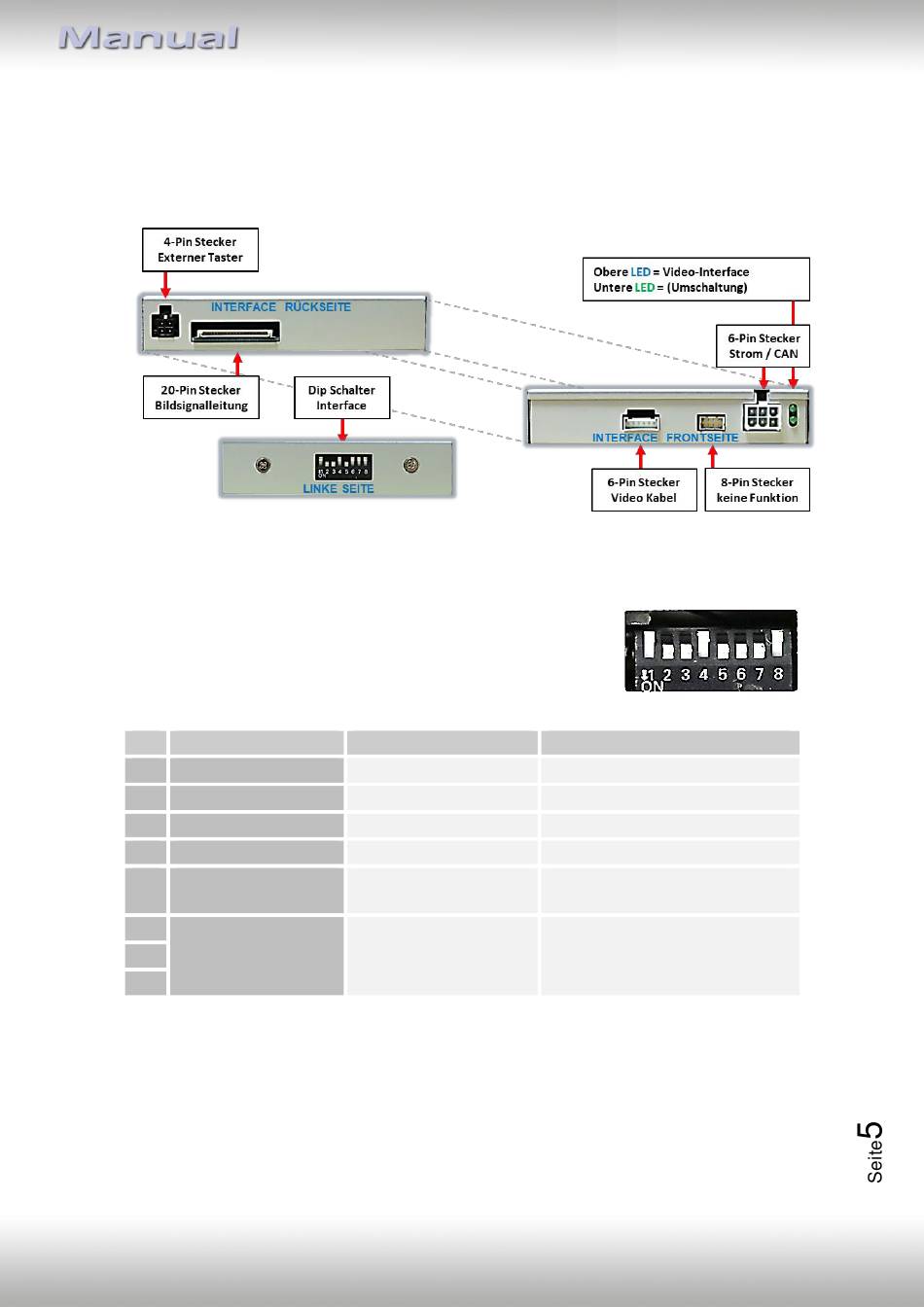

1.3. Anschlüsse - Video-Interface
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den
Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in
den Werks-Monitor eingespeist wird.
1.3.1.1.

Einstellungen der Dip-Schalter

Manche Einstellungen müssen über die Dip-Schalter des Video-
Interface vorgenommen werden. Dip Position "unten" ist ON und
Position "oben" ist OFF.
Dip

Funktion

1 Keine Funktion
2 FBAS AV1-Eingang
3 FBAS AV2-Eingang
4 Keine Funktion
5 Art der
Rückfahrkamera
6
Monitor spezifische
7
Einstellungen
8
Detaillierte Informationen in den folgenden Kapiteln.
Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Strom-Reset durchgeführt
werden!
Detaillierte Informationen in den folgenden Kapiteln.
Version 07.02.2023
ON (unten)
aktiviert
aktiviert
After-Market
HW CAM(V31)/(V22)
OFF (oben)
auf OFF stellen
deaktiviert
deaktiviert
auf OFF stellen
Werk oder keine
auf OFF stellen
RL1-RLK
